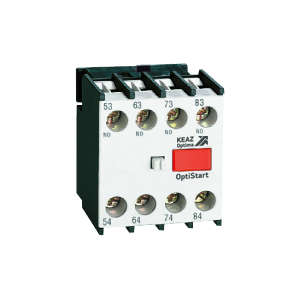

Блок контактный фронтального монтажа с клеммами (1НО+3НЗ) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-1013 | 335322 КЭАЗ

Блок контактный фронтального монтажа 1НО+3НЗ для контакторов F-09–F-150 серии OptiStart K-FX-1013 от КЭАЗ расширяет функциональность силового контактора за счёт дополнительных коммутирующих элементов, обеспечивая гибкую настройку цепей управления и сигнализации.

Назначение и область применения

Блок контактный K-FX-1013 предназначен для установки на переднюю панель контакторов серии OptiStart K (модели F-09 до F-150) и аналогичных реле. Он позволяет добавить в цепь управления дополнительные сигналы - например, включение индикации работы, блокировок, логических связей или контроля состояния. Подходит для автоматизированных систем: станков, конвейеров, насосных групп, систем вентиляции и других устройств, где требуется управление с использованием вспомогательных контактов.

Технические характеристики

• Тип: Блок контактов фронтального монтажа
• Конфигурация: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ) контакта
• Номинальный рабочий ток: 3 А
• Максимальное напряжение: 690 В
• Способ монтажа: Фронтальный - устанавливается на лицевую сторону контактора
• Тип подключения: Винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупного мусора, не предназначена для влаги и пыли
• Исполнение: Открытое - без корпуса, рассчитано на установку внутрь щита

Совместимость и монтаж

Блок K-FX-1013 совместим исключительно с контакторами серии OptiStart K моделей F-09, F-12, F-18, F-25, F-40, F-65, F-95, F-110, F-150. Установка выполняется путём защёлкивания на специальные направляющие на передней панели контактора - никаких инструментов не требуется. После фиксации провода подключаются к винтовым клеммам с помощью отвертки. Обязательно проверьте, что контактор выключен и отключён от сети перед монтажом. Не используйте блок с другими сериями контакторов - даже если они внешне похожи, механическая и электрическая совместимость не гарантирована.

Безопасность и стандарты

Блок соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Применяется в соответствии с правилами безопасности для низковольтного оборудования. IP20 не обеспечивает защиту от воды и пыли - не устанавливайте в условиях повышенной влажности, на улице или в местах с возможностью попадания металлической стружки, опилок и других частиц. Для таких условий требуются герметичные аксессуары с IP65 и выше.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Не требует внешнего питания - работает за счёт коммутации цепи управления контактора
• Легко устанавливается и демонтируется - позволяет менять схему без перепайки или переоборудования
• Поддерживается официальной сервисной сетью КЭАЗ - запчасти и документация доступны

Ограничения применения

• Работает только с контактами категории OptiStart K - несовместим с продукцией других брендов (Legrand, Schneider, ABB и др.)
• Номинальный ток 3 А - нельзя использовать для управления нагрузками более 3 А (например, мощные реле, светильники, нагреватели)
• IP20 - не подходит для помещений с высокой запылённостью, сыростью или агрессивной средой
• Не имеет встроенной сигнализации неисправности - не используется для диагностики отказов контактора

Примеры использования

• Включение индикатора “Работает” через НО-контакт при включении контактора
• Блокировка другого устройства через НЗ-контакт, который размыкается при старте двигателя
• Передача сигнала “Обесточено” в PLC через один из НЗ-контактов
• Создание взаимоблокировки двух контакторов: когда один включён, второй не может включиться благодаря НЗ-контакту

Практические советы

• При подборе блока убедитесь, что ваш контактор - именно модель F-09…F-150 серии OptiStart; другие модели (например, F-09B или F-150S) могут иметь другой интерфейс
• Проверьте посадочные размеры: блок K-FX-1013 рассчитан на стандартную ширину контакторов этой серии - не пытайтесь установить его на узкий или широкий корпус
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые жилы не войдут в винтовые клеммы
• После монтажа протяните все винты - слабый контакт вызывает нагрев и выход из строя
• Для частых изменений схемы рекомендуется использовать кабельные наконечники - это снижает риск повреждения клемм
