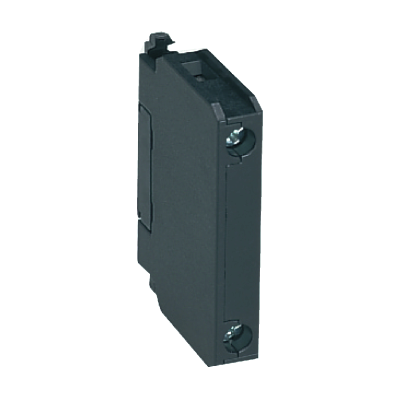

Блок контактный фронтального монтажа с боковым креплением винтовыми клеммами (0НО+ 1НЗ) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-41801 | 3 КЭАЗ 335283

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-41801 - это вспомогательный модуль, предназначенный для расширения функциональности контакторов серии OptiStart K. Он обеспечивает передачу сигналов состояния контактора в цепи управления, например, для индикации включения/выключения или логических схем автоматизации.

Назначение и область применения

Блок контактный K-FX-41801 используется для передачи информации о состоянии основного контактора - включён он или выключен. Это необходимо для управления, контроля и индикации в системах автоматизации. Подходит для работы в цепях управления двигателей, системах АВР, панелях управления станками, лифтами, насосами и вентиляцией. Устанавливается исключительно на контакторы серии OptiStart K моделей F-09 до F-150 и FR.

Технические характеристики

• Тип изделия: блок контактов фронтального монтажа с боковым креплением
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Максимальное напряжение: 690 В
• Номинальный рабочий ток: 3 А
• Способ монтажа: фронтальный, с боковым защёлкиванием на контактор
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - без корпуса, рассчитан на установку внутри щита

Совместимость и монтаж

Блок контактный K-FX-41801 совместим только с контакторами серии OptiStart K: модели F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150, а также с FR-серии. Монтируется путём защёлкивания на боковой поверхности контактора - специальные направляющие обеспечивают точную посадку. После механического крепления провода подключаются через винтовые зажимы сверху. Не устанавливается на другие серии контакторов, даже аналогичные по габаритам.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицирован для использования в промышленных электрических сетях. IP20 гарантирует безопасную работу внутри распределительных шкафов, но не допускает применение во влажной среде или на открытом воздухе.

Преимущества

• Удобная система быстрой фиксации - не требуется крепление болтами
• Чёткая визуальная и механическая совместимость с контактными группами OptiStart K
• Высокая надёжность коммутации при токах до 3 А
• Поддержка как НО, так и НЗ контакта - позволяет реализовывать сложные логические схемы

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для цепей управления (до 3 А)
• Не работает вне контакторов OptiStart K - несовместим с другими брендами и сериями
• IP20 не защищает от пыли и влаги - запрещено использование в необогреваемых или сырых помещениях без дополнительной защиты
• Не содержит сигнализационных контактов - нельзя использовать для диагностики отказов контактора

Примеры использования

• Индикация включения насоса на панели управления - НО контакт замыкается при включении контактора
• Логическая связь между двумя устройствами: один блок K-FX-41801 даёт сигнал старта второму контактору
• Система АВР: состояние основного контактора передаётся в контроллер для принятия решения о переводе на резерв
• Сигнализация аварийного отключения: НЗ контакт размыкается при отключении, что активирует тревожный свет

Практические советы

• Перед установкой проверьте модель контактора - K-FX-41801 не подойдёт к F-09A, если он не из серии OptiStart K
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую часть блока
• Если нужна защита от пыли, устанавливайте блок внутрь щита с классом защиты IP54 или выше
• При замене контактора - новый тоже должен быть из серии OptiStart K; иначе блок не защёлкнется
