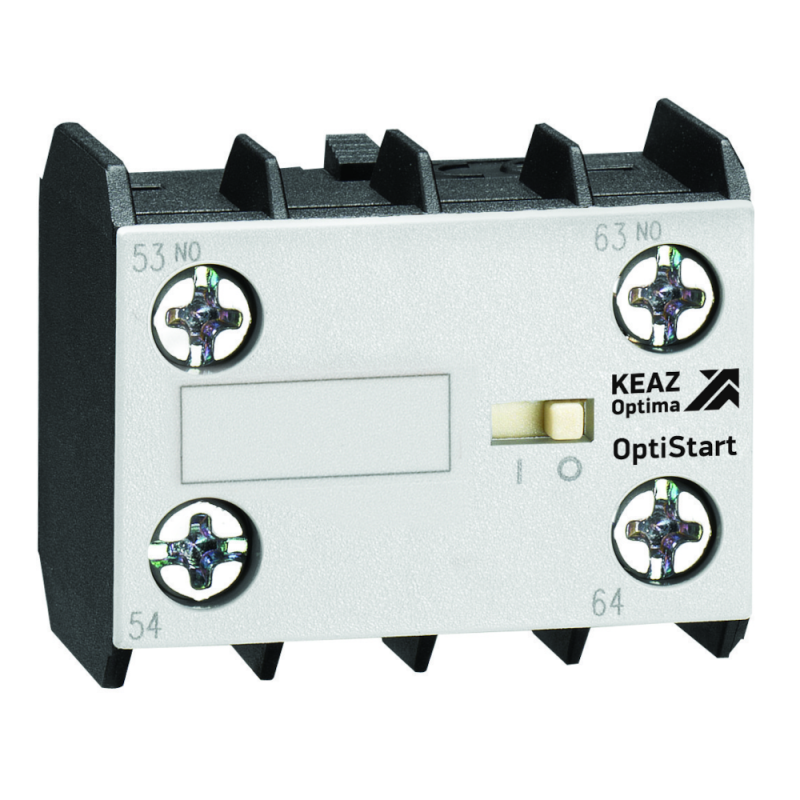

Блок контактный для мини-контакторов М фронтального монтажа с винтовыми клеммами (1НО+1НЗ) OptiStart K-MX-1011 | 335852 КЭАЗ

Блок контактный фронтального монтажа с винтовыми клеммами (1НО+1НЗ) для мини-контакторов М от КЭАЗ (арт. 335852) - это компактный аксессуар, расширяющий функциональность мини-контакторов OptiStart K за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Подходит для сборки силовых цепей управления в автоматике промышленного оборудования.

Назначение и область применения

Блок контактный фронтальный предназначен для установки на переднюю панель мини-контакторов серии OptiStart K. Он позволяет реализовать сложные логические схемы управления - например, блокировку, самоблокировку, индикацию состояния или сигналы о работе/остановке. Применяется в пультах управления, щитах автоматики, станках, конвейерах и других устройствах, где требуется надёжная коммутация слаботочных цепей.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 3 А - допустимая нагрузка для каждого контакта
• Рабочее напряжение: до 690 В переменного тока
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 1,5 мм2
• Монтаж: фронтальный - устанавливается прямо на лицевую сторону контактора
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без дополнительной герметизации

Совместимость и монтаж

Блок контактный фронтального монтажа с винтовыми клеммами (1НО+1НЗ) для мини-контакторов М совместим исключительно с мини-контакторами OptiStart K. Установка происходит путём плотного защёлкивания на специальные направляющие на передней панели контактора. После механического крепления подводятся провода к винтовым клеммам - затяжка осуществляется отверткой. Не требует дополнительных крепёжных элементов. Не совместим с другими сериями контакторов, даже от КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 и ГОСТ Р 50030.5.1. Обеспечивает безопасную работу в условиях, исключающих доступ к токоведущим частям (IP20). Для работы в средах с высокой запылённостью или влажностью необходимо использовать дополнительную защиту - например, установку внутри щита с степенью защиты IP54 или выше.

Преимущества

• Увеличивает гибкость схемы управления без замены основного контактора
• Не требует внешних реле - экономит место в шкафу
• Винтовые клеммы обеспечивают надёжное соединение при многократном обслуживании
• Простая и быстрая установка - монтаж занимает менее минуты
• Совместим с новыми моделями OptiStart K, включая версии с электронным питанием катушки (K-AF)

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 3 А
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне щитов
• Поддерживается только для контакторов OptiStart K; не работает с другими моделями КЭАЗ или конкурентов
• Не имеет встроенной индикации состояния контактов - для контроля нужен внешний индикатор
• Не рекомендуется для частых операций более 1200 раз в час - возможен износ контактов

Примеры использования

• Добавление сигнализации “работа” и “останов” в панель управления насосной станцией
• Создание взаимной блокировки двух двигателей через вспомогательные контакты
• Передача сигнала о состоянии контактора в PLC через один НО и один НЗ контакт
• Автоматическое отключение цепи управления при аварийной остановке

Практические советы

• Проверьте посадочные выступы на контакторе - они должны точно совпадать с пазами блока. Не форсируйте установку.
• Используйте провода с жилами не толще 1,5 мм2. Более толстые провода не войдут в клемму.
• После монтажа проверьте механическую связь: контакты должны работать синхронно с основным контактором.
• Не используйте этот блок для управления двигателями напрямую - он служит только для сигнальных и управляющих цепей.
• При замене контактора OptiStart K - новый блок можно переустановить на аналогичный, если модель той же серии.
