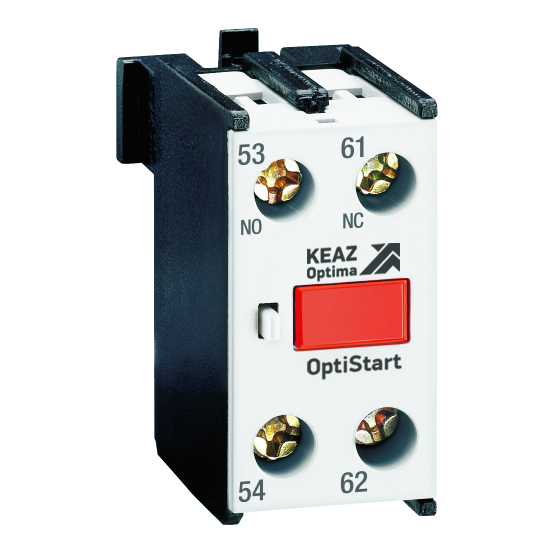

Блок контактный фронтального монтажа с клеммами (1НО опереж. +1НЗ запазд.) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-101111 | 335321 КЭАЗ

Блок контактный фронтального монтажа 1 нормально открытый с опережением + 1 нормально закрытый с задержкой для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-101111 - это модульный аксессуар от КЭАЗ, предназначенный для расширения функциональности контакторов серии OptiStart K за счёт добавления временных задержек и комбинированных сигналов управления.

Назначение и область применения

Блок контактный фронтального монтажа 1 нормально открытый с опережением + 1 нормально закрытый с задержкой для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-101111 используется для создания сложных цепей управления, где требуется последовательное срабатывание сигналов: один контакт замыкается сразу после включения контактора, второй - с задержкой. Подходит для автоматизации технологических процессов, где важна точная синхронизация: например, запуск вентилятора после включения насоса, или отключение нагрева через несколько секунд после остановки двигателя.

Технические характеристики

• Тип изделия: блок контактов фронтального монтажа
• Количество нормально открытых (НО) контактов: 1 - с опережением (срабатывает одновременно с основным контактором)
• Количество нормально закрытых (НЗ) контактов: 1 - с задержкой (размыкается спустя время после отключения контактора)
• Максимальное напряжение: 690 В переменного тока
• Номинальный рабочий ток: 3 А
• Способ монтажа: фронтальный - устанавливается на переднюю панель контактора
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Исполнение: открытое - без корпуса, требует установки внутри щита

Совместимость и монтаж

Блок контактный фронтального монтажа 1 нормально открытый с опережением + 1 нормально закрытый с задержкой для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-101111 совместим исключительно с контактными элементами серии OptiStart K: модели F-09, F-12, F-18, F-25, F-40, F-65, F-95, F-150, а также с реле FR. Устанавливается на фронтальной стороне контактора - не требует демонтажа устройства. Для подключения используйте винтовые зажимы: сечение провода до 2,5 мм2. Перед установкой убедитесь, что контактор выключен и отключён от сети.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для применения в промышленных электрических сетях. Материалы контактов и изоляции рассчитаны на работу при температуре от -25C до +60C. Не предназначен для взрывоопасных зон.

Преимущества

• Не требует внешнего питания - работает за счёт механической связи с контактором
• Обеспечивает точную временную координацию сигналов без использования реле времени
• Уменьшает количество компонентов в схеме управления
• Легко заменяется при необходимости - не требует перепайки или переоборудования
• Совместим с новыми и старыми версиями контакторов OptiStart K

Ограничения применения

• Не поддерживает управление постоянным током выше 3 А - максимальный ток ограничен
• IP20 не обеспечивает защиту от брызг воды, пыли или агрессивных сред - нельзя использовать вне щита
• Работает только с контактами серии OptiStart K - несовместим с другими брендами
• Задержка не регулируема - фиксированная, определяется конструкцией механизма
• Не имеет индикации состояния контактов - невозможно визуально определить положение

Примеры использования

• На конвейере: включение охлаждения через 5 секунд после начала движения ленты
• В системе вентиляции: отключение нагревателя через 10 секунд после остановки вентилятора
• В насосной станции: активация аварийного света сразу при включении насоса, а сигнализация “нормальное состояние” - только после достижения давления

Практические советы

• Перед установкой проверьте соответствие типа контактора: блок K-FX-101111 не подойдёт к старым сериям, отличным от OptiStart K
• При подключении затягивайте винты усилием 0,4–0,5 Нм - перетяжка повредит пластиковую колодку
• Не используйте этот блок для управления нагрузками более 3 А - даже если сам контактор рассчитан на больший ток
• При сборке щита оставьте минимум 10 мм свободного места вокруг блока для теплоотвода и обслуживания
• Если нужна регулируемая задержка - выбирайте отдельное реле времени; данный блок решает задачу жесткой логической последовательности
