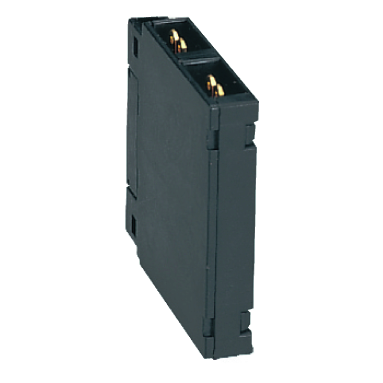

Блок контактный фронтального монтажа с боковым креплением (1НО\1НЗ) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-218 | 335317 КЭАЗ

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый / 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-218 от КЭАЗ предназначен для расширения цепей управления и сигнализации в составе контакторов OptiStart K. Этот аксессуар позволяет легко модифицировать существующую схему без замены основного устройства.

Назначение и область применения

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый / 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-218 используется для передачи сигналов в цепях управления и контроля. Он устанавливается на контакторы серии OptiStart K, чтобы добавить один размыкающий (НО) и один замыкающий (НЗ) контакт. Подходит для задач автоматизации: управление световой сигнализацией, подключение датчиков состояния, формирование обратной связи в панелях управления.

Технические характеристики

• Тип изделия: Блок контактов
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Максимальное напряжение: 690 В
• Номинальный рабочий ток: 3 А
• Способ монтажа: Фронтальный с боковым креплением
• Тип подключения: Винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: Открытое - требует установки внутри корпуса или щита

Совместимость и монтаж

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый / 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-218 совместим исключительно с контактными элементами серий F-09 до F-150 и FR контакторов OptiStart K. Установка происходит после сборки контактора: блок вставляется в специальное гнездо спереди и фиксируется боковыми защелками. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Монтаж возможен только при выключенном питании.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для коммутирующих устройств управления. Сертифицировано для работы в условиях промышленной автоматизации. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для установки вне электрических шкафов.

Преимущества

• Не требует доработки схемы - просто добавляет два контакта к уже установленному контактору
• Фронтальный монтаж позволяет менять блок без демонтажа самого контактора
• Винтовое подключение надежно и удобно для многожильных проводов
• Рассчитан на длительную работу при нагрузках до 3 А и напряжении до 690 В

Ограничения применения

• Не работает с другими сериями контакторов - только OptiStart K (F-09–F-150 и FR)
• IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не имеет встроенной сигнализации неисправности - нельзя использовать для диагностики отказов
• Подходит только для слаботочных цепей управления - не для силовых цепей выше 3 А

Примеры использования

• Подключение индикации «работает» и «остановлен» на панели управления станком
• Передача сигнала о состоянии контактора в PLC или релейную логику
• Автоматическое отключение вспомогательных устройств при отключении двигателя
• Обеспечение взаимоблокировки двух контакторов в схеме «реверс»

Практические советы

• Перед установкой проверьте, что контактор OptiStart K имеет свободное место под аксессуар - не все модели поддерживают дополнительные блоки
• При подключении используйте изолированные наконечники для многожильных проводов - это предотвратит ослабление контакта
• Не затягивайте винты слишком сильно - можно повредить пластиковую колодку
• Если требуется больше контактов - рассмотрите возможность установки нескольких таких блоков рядом (при наличии места)
• Для внешней среды выбирайте другие решения - этот блок не защищен от влаги и пыли
