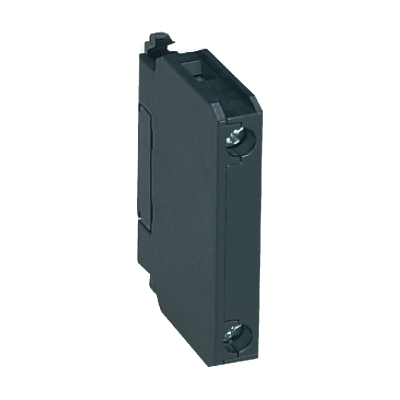

Блок контактный фронтального монтажа с боковым креплением винтовыми клеммами (1НО+ 0НЗ) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-41810 | 3 КЭАЗ 335285

Блок контактный фронтального монтажа с боковым креплением с винтовыми клеммами 1НО/1НЗ для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-41810 - это вспомогательный модуль для расширения функциональности контакторов серии OptiStart K. Он обеспечивает передачу сигналов состояния в цепи управления, совместим с контактными группами F-09–F-150 и FR, и устанавливается прямо на корпус контактора без дополнительного крепления.

Назначение и область применения

Блок контактный фронтального монтажа с боковым креплением с винтовыми клеммами 1НО/1НЗ для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-41810 предназначен для передачи информации о состоянии контактора - включено/выключено - в системы управления, аварийную сигнализацию или логические цепи. Устанавливается исключительно на контакторы серии OptiStart K с типоразмерами F-09 до F-150 и FR. Подходит для применений, где требуется контроль работы оборудования: станки, насосы, вентиляторы, лифты, системы АВР, тепловые завесы и осветительные контуры.

Технические характеристики

• Тип изделия: блок контактов с одним нормально замкнутым (1НЗ) и одним нормально разомкнутым (1НО) контактом
• Номинальное напряжение: 690 В переменного тока
• Номинальный рабочий ток (Ie): 3 А
• Способ монтажа: фронтальный, с боковым защелкиванием на контактор
• Тип подключения: винтовые клеммы - надежное механическое соединение проводов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для влаги и пыли
• Исполнение: открытое - без корпуса, рассчитано на установку внутри щита

Совместимость и монтаж

Блок контактный фронтального монтажа с боковым креплением с винтовыми клеммами 1НО/1НЗ для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-41810 совместим только с контактными группами F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150 и FR из серии OptiStart K. Монтируется путем защелкивания на боковой поверхности контактора - зажимы расположены так, чтобы блок плотно фиксировался без инструментов. После физической установки подключаются провода через винтовые клеммы: для этого необходимо ослабить винты, вставить жилы (до 1,5 мм2), затянуть. Контактная группа работает параллельно с основным контактором - состояние контакта изменяется одновременно с включением/отключением силового устройства.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Сертифицировано для использования в промышленных электрических сетях. Открытый тип исполнения (IP20) допускает применение только в закрытых щитах, защищенных от внешних воздействий. Не используйте в условиях повышенной влажности, запыленности или агрессивной среды - отсутствие герметизации делает устройство уязвимым к коррозии и пробоям.

Преимущества

• Минимальная высота - не занимает лишнего места в шкафу
• Быстрая установка: защелкивание на контактор без болтов и крепежа
• Надежное винтовое подключение - снижает риск ослабления контакта при вибрациях
• Поддержка комбинированных схем: один блок даёт два типа контактов (НО + НЗ) - удобно для реверса, блокировки, индикации
• Произведён КЭАЗ - известный производитель с проверенной долговечностью компонентов

Ограничения применения

• Не совместим с другими сериями контакторов - даже аналогичными от других брендов
• IP20 - нельзя использовать вне электрощита, в открытой среде или на улице
• Максимальный ток 3 А - не подходит для управления мощными нагрузками, только для цепей управления
• Только фронтальный монтаж - невозможно установить сбоку или сверху, если контактор уже занят другим аксессуаром
• Не содержит контактов неисправности - не сигнализирует об отказе самого контактора

Примеры использования

• На станке: сигнал “двигатель включен” передаётся на пульт оператора через 1НО контакт
• В системе АВР: 1НЗ контакт используется для отключения резервного питания при появлении основного
• В лифте: оба контакта (НО и НЗ) применяют для формирования логики “закрытие дверей - двигатель включен”
• В системе освещения: блок определяет, был ли включен светильник через контактор, и передаёт данные в SCADA

Практические советы

• Перед установкой убедитесь, что на контакторе свободно место под аксессуар - некоторые модели имеют предустановленные блоки
• При подключении проводов используйте наконечники (штыревые или трубчатые) - они увеличивают срок службы винтовых клемм
• Проверьте направление контактов: НО - замыкается при включении контактора, НЗ - размыкается. Это важно для правильной логики управления
• Не перегружайте клеммы - максимальное сечение провода 1,5 мм2; более толстые жилы повредят зажим
• При обслуживании всегда отключайте питание - хотя блок работает в слаботочных цепях, он связан с силовым оборудованием
