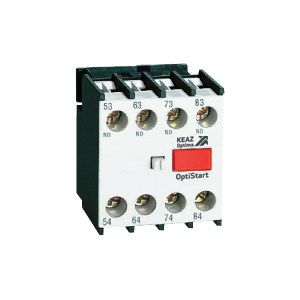

Блок контактный фронтального монтажа с клеммами (3НО+1НЗ) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-1031 | 335325 КЭАЗ

Блок контактный фронтального монтажа 3 нормально открытых + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1031 предназначен для передачи сигналов управления в цепях контроля и автоматизации на базе контакторов OptiStart K. Этот модуль совместим с контактными группами КЭАЗ и устанавливается прямо на корпус контактора без дополнительного крепления.

Назначение и область применения

Блок контактный фронтального монтажа 3 нормально открытых + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1031 используется для формирования сигналов обратной связи, управления логикой автоматических систем и индикации состояния контактора. Подходит для применения в системах управления насосами, вентиляторами, конвейерами, лифтами, тепловыми завесами, станками и АВР. Устанавливается исключительно на контакторы серии OptiStart K моделей F-09 до F-150 и FR.

Технические характеристики

• Номинальное напряжение: 690 В - допустимо использование в сетях переменного тока до этой величины;
• Номинальный рабочий ток Ie: 3 А - максимальный ток, который могут коммутировать контакты без потери надежности;
• Количество контактов: 3 нормально открытых (НО) и 1 нормально закрытый (НЗ);
• Способ монтажа: фронтальный - монтируется непосредственно на переднюю панель контактора;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной среде или на открытом воздухе;
• Исполнение: открытое - корпус не герметичен, требуется установка в распределительном щите или защищенном месте.

Совместимость и монтаж

Блок контактный фронтального монтажа 3 нормально открытых + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1031 совместим только с контактными элементами серии OptiStart K. Монтаж осуществляется путём защёлкивания на специальные направляющие на передней части контактора - никаких инструментов не требуется. После установки необходимо затянуть винтовые зажимы для подключения внешних цепей. Не используйте этот блок с другими сериями контакторов - он не подходит механически и электрически.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на комплектующие для силовой аппаратуры. Степень защиты IP20 обеспечивает безопасную работу внутри закрытых щитов. Работа при напряжении выше 690 В или токе свыше 3 А запрещена - это может вызвать оплавление изоляции и выход устройства из строя.

Преимущества

• Мгновенная установка - не требует демонтажа контактора, достаточно просто защёлкнуть блок;
• Чёткая функциональность - три НО и один НЗ позволяют реализовать большинство схем управления и сигнализации;
• Надёжное винтовое подключение - минимизирует риск ослабления контакта при вибрациях;
• Совместимость с целой серией - один тип блока подходит ко всем контактным группам F-09–F-150 и FR.

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и агрессивной среды;
• Не подходит для коммутации нагрузок выше 3 А - для больших токов нужны другие решения;
• Не работает с контактными устройствами других производителей - даже если они кажутся аналогичными;
• Не предназначен для частого ручного переключения - это вспомогательный блок, а не основной выключатель.

Примеры использования

• Подключение индикатора “работает” через НО-контакт и “остановлен” через НЗ-контакт в пульте управления;
• Передача сигнала о состоянии контактора в PLC для логической интервенции;
• Автоматическое отключение нагревателя при отключении насоса через замыкание НЗ-контакта;
• Создание блокировки реверса двигателя - два НО-контакта используются для взаимоблокировки двух контакторов.

Практические советы

• Перед установкой проверьте, чтобы контактор был полностью отключен от сети - даже малые токи могут повредить чувствительные цепи управления;
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в зажимы, слишком тонкие - плохо фиксируются;
• После монтажа протестируйте каждый контакт мультиметром - убедитесь, что НО замыкаются при включении контактора, а НЗ размыкаются;
• Не забудьте указать артикул K-FX-1031 при заказе запчастей - он уникален именно для этой серии и не заменяем другим блоком.
