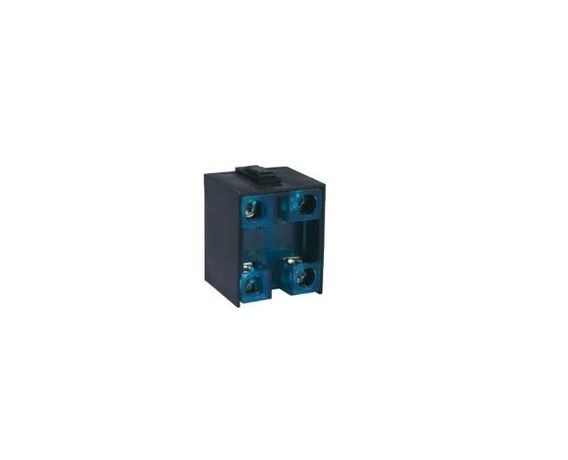

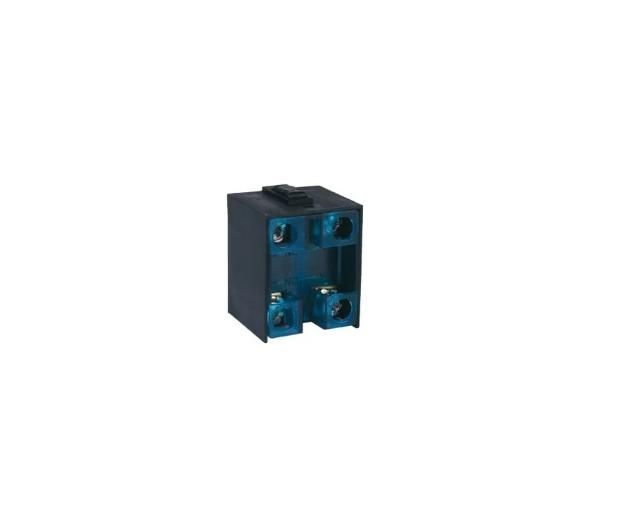

Блок контактный медленнодействующий (1НО+1НЗ) EMAS LK20K23

Блок контактный медленнодействующий (1 нормально открытый + 1 нормально закрытый контакт) LK20K23 от EMAS предназначен для коммутации слаботочных цепей в системах автоматизации, где требуется надёжное и последовательное переключение двух контактов. Этот компонент часто используется в качестве сигнализирующего элемента в устройствах управления.

Назначение и область применения

Блок контактный LK20K23 обеспечивает одновременное изменение состояния двух контактов: один замыкается (НО), другой размыкается (НЗ). Это позволяет использовать его для передачи сигналов в управляющих цепях - например, для индикации положения механизма, запуска/останова оборудования или блокировки других устройств. Подходит для установки в панелях управления, на станках, конвейерах, лифтах и другом оборудовании с механическими перемещениями.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Механизм срабатывания: медленнодействующий - время реакции зависит от скорости воздействия на плунжер
• Тип плунжера: короткий - оптимизирован для ограниченного пространства и точечного контакта
• Синхронное срабатывание: оба контакта меняют состояние одновременно при одном движении
• Производитель: EMAS
• Артикул: LK20K23

Совместимость и монтаж

LK20K23 рассчитан на установку в стандартные монтажные гнёзда, совместимые с сериями блоков EMAS типа LK20. Для фиксации используется защёлка - достаточно вставить блок до щелчка. Кабель подключается к клеммным колодкам с зажимами под провода до 1,5 мм2. Убедитесь, что ось движения привода точно направлена на плунжер - смещение может вызвать некорректное срабатывание или повреждение механизма.

Преимущества

• Объединённая конструкция НО и НЗ снижает количество компонентов в цепи
• Короткий плунжер требует меньше хода для активации - удобен в тесных местах
• Синхронное действие исключает временные задержки между контактами
• Устойчив к вибрациям благодаря жёсткой внутренней конструкции

Ограничения применения

• Не предназначен для работы с силовыми цепями - только слаботочные нагрузки (до 5 А, 250 В переменного тока)
• Медленнодействующий механизм не подходит для высокочастотных переключений - частота не более 30 операций в минуту
• Не имеет защиты от внешних факторов (IP-класс не указан - избегайте влажной среды, пыли, масла)
• Не рекомендован для установки в условиях постоянных ударных нагрузок

Примеры использования

• Индикация завершения цикла на автоматической линии: замыкание НО контакта включает световой индикатор
• Блокировка двигателя: размыкание НЗ контакта отключает питание при достижении крайнего положения
• Переключение режимов работы станка: использование обоих контактов для формирования логического условия в контроллере

Практические советы

• Проверьте свободный ход плунжера перед установкой - он должен двигаться без заеданий
• При использовании в системах безопасности убедитесь, что оба контакта проверены на работоспособность регулярно
• Не затягивайте клеммы слишком сильно - это может повредить внутренние соединения
• Если нужна герметизация - используйте дополнительную защитную крышку или помещайте блок в корпус с IP-защитой
• LK20K23 можно заменить аналогичными моделями EMAS из серии LK20, если сохраняются размеры и тип контактов
