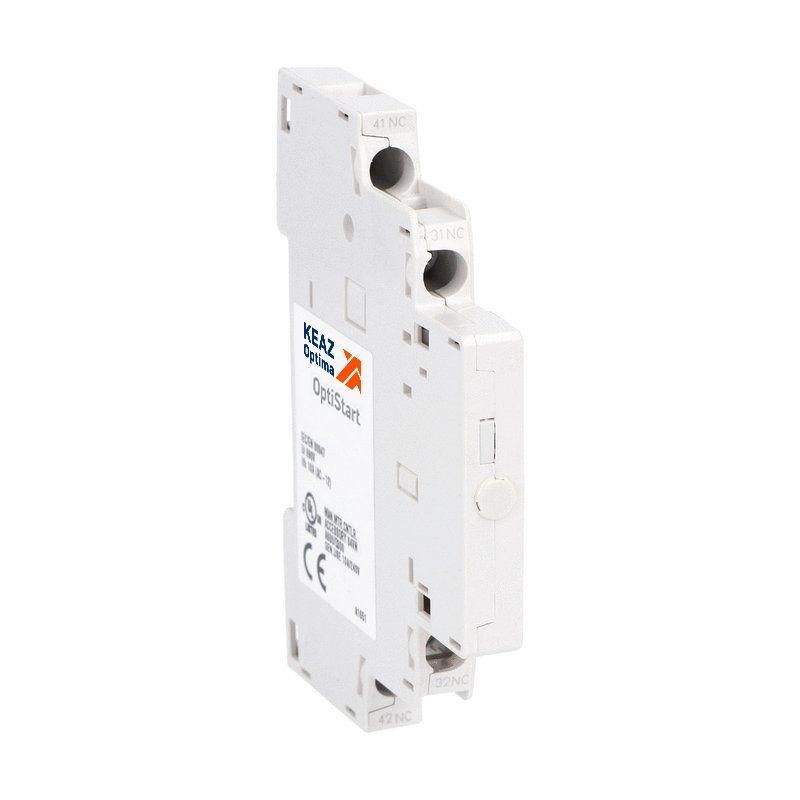

Блок контактов вспомогательный OptiStart MP-HS11-63/100-T2 | 348577 КЭАЗ

Блок контактов вспомогательный 3А 1НО 1НЗ частично интегрируемый от КЭАЗ (арт. 348577) предназначен для передачи сигналов состояния в цепи управления автоматическими выключателями OptiStart MP-63R и OptiStart MP-100R. Устройство устанавливается на боковой поверхности выключателя и обеспечивает контроль за положением контактов основного аппарата.

Назначение и область применения

Блок контактов вспомогательный 3А 1НО 1НЗ частично интегрируемый используется для формирования сигналов в системах автоматизации: например, для индикации положения (включен/выключен), запуска логики управления, подключения световых индикаторов или реле контроля. Применяется совместно с автоматическими выключателями OptiStart MP-63R и OptiStart MP-100R поколения T2. Подходит для промышленных объектов - станций управления, конвейеров, насосных установок, систем вентиляции.

Технические характеристики

• Тип изделия: Блок контактный
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 3 А
• Способ монтажа: Частично интегрируемый (боковая установка)
• Тип подключения: Винтовые зажимы
• Рабочий температурный диапазон: от -20 C до +60 C
• Совместимость: Только с выключателями OptiStart MP-63R и OptiStart MP-100R поколения T2

Совместимость и монтаж

Блок контактов вспомогательный 3А 1НО 1НЗ частично интегрируемый устанавливается исключительно на боковые пазы автоматических выключателей OptiStart MP-63R и OptiStart MP-100R поколения T2. Монтаж выполняется путём вставки блока в специальный фиксирующий механизм - он плотно защёлкивается и не требует дополнительных креплений. Для подключения проводов используются винтовые зажимы: сечение жил - до 2,5 мм2. Перед установкой необходимо отключить питание и проверить соответствие модели выключателя - блок несовместим с другими сериями, даже от КЭАЗ.

Преимущества

• Устойчивость к широкому диапазону температур - работает в условиях холодных складов и нагретых щитовых
• Встроена температурная компенсация - снижает риск ложных срабатываний из-за перепадов температуры
• Индикация сработавшего контакта - позволяет визуально определить причину отключения
• Высокая надёжность механических контактов - рассчитана на долгую службу в промышленной среде
• Совместим с таблицами координации типа 1 и 2 с контакторами OptiStart K - упрощает проектирование защиты

Ограничения применения

• Не применяется с выключателями других серий - даже с OptiStart T1 или другим оборудованием КЭАЗ
• Максимальный коммутируемый ток - 3 А; нельзя использовать для управления нагрузками выше этого значения
• Не предназначено для работы в взрывоопасных зонах - отсутствует соответствующая классификация
• Не имеет встроенной защиты от перегрузок - является только вспомогательным элементом

Примеры использования

• Сигнал “включён” - для индикации на пульте управления через лампу или HMI
• Сигнал “отключён” - для блокировки запуска оборудования при срабатывании автомата
• Передача состояния в PLC - для сбора данных о работе системы
• Автоматическое отключение вспомогательных цепей после срабатывания теплового расцепителя

Практические советы

• При замене блока контактов вспомогательный 3А 1НО 1НЗ частично интегрируемый всегда используйте оригинальную модель - аналоги могут не войти в посадочные места
• Проверьте направление контактов: НО и НЗ должны соответствовать логике вашей схемы управления
• Не затягивайте винты слишком сильно - это повредит пластиковую корпусную часть
• При монтаже в шкафах с высокой вибрацией рекомендуется дополнительно зафиксировать провода хомутами
• Для удобства обслуживания выбирайте блоки с видимой индикацией - они позволяют оперативно диагностировать отказ без тестера
