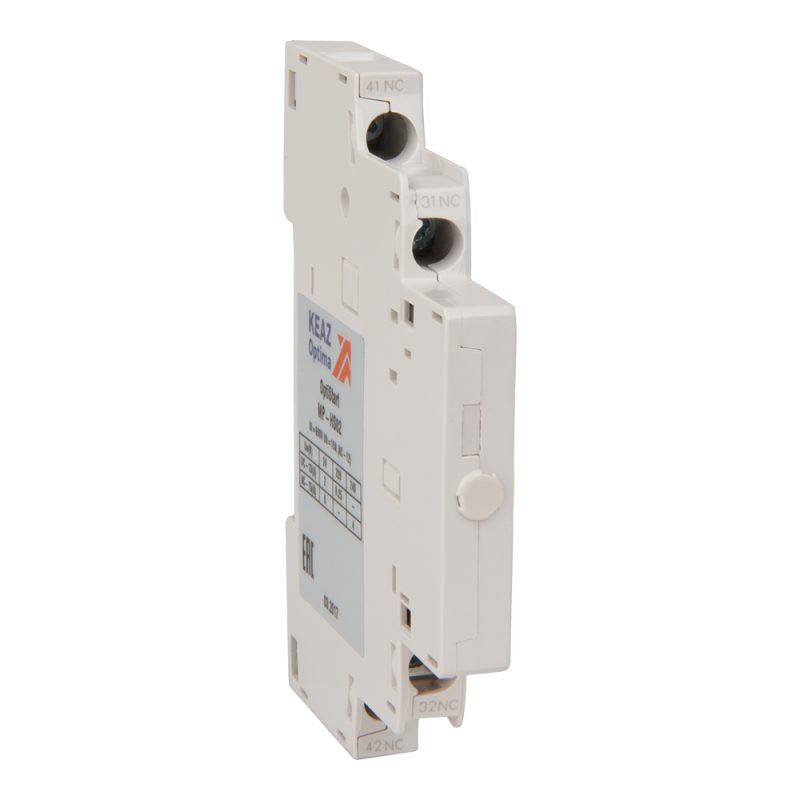

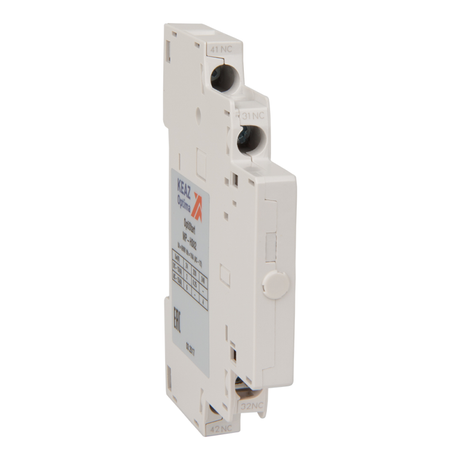

Блок контактов вспомогательный OptiStart MP-HS20-T2 |340189| КЭАЗ

Блок контактов вспомогательный MP-HS20-T2 от КЭАЗ предназначен для расширения функциональности автоматических выключателей OptiStart MP за счёт добавления двух нормально замкнутых контактов. Этот компонент позволяет передавать сигналы в системы управления, контроля и аварийной сигнализации, не требуя изменения основного силового контура.

Назначение и область применения

Блок контактов вспомогательный MP-HS20-T2 используется для подключения дополнительных цепей управления - например, для индикации состояния выключателя, запуска реле, подачи сигнала в PLC или включения световой/звуковой сигнализации. Он устанавливается непосредственно на автоматические выключатели серии OptiStart MP и не влияет на работу основного аппарата. Подходит для систем автоматизации, промышленного оборудования, щитов управления и конвейерных линий.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 0
• Номинальный рабочий ток: 3 А
• Тип подключения: винтовые зажимы
• Способ монтажа: частично интегрируемый - фиксируется на корпусе выключателя, часть контактов доступна для внешнего подключения
• Переключающие контакты: отсутствуют
• Контакты сигнала неисправности: отсутствуют

Совместимость и монтаж

Блок контактов вспомогательный MP-HS20-T2 совместим исключительно с автоматическими выключателями OptiStart MP. Монтаж выполняется путём защёлкивания на специальный крепёжный шток выключателя - не требуется инструмент. После установки провода подключаются к винтовым клеммам с помощью отвертки. Диаметр жилы до 2,5 мм2. Не допускается установка на другие модели выключателей, даже от КЭАЗ, если они не из серии OptiStart MP.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные устройства для аппаратов защиты. Работает в рамках класса исполнения, предусмотренного для выключателей OptiStart MP. Не содержит опасных материалов. Применяется в соответствии с правилами ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Не требует внешних источников питания - работает на основе механического взаимодействия с выключателем
• Минимальная нагрузка на цепь управления - ток 3 А достаточен для большинства реле и входов контроллеров
• Стабильная контактная группа - надёжная передача сигнала при вибрациях и перепадах температур
• Легко заменить или снять без демонтажа всего выключателя

Ограничения применения

• Не подходит для коммутации силовых цепей - только для слаботочных сигналов
• Работает только с выключателями OptiStart MP; несовместим с другими сериями КЭАЗ или продукцией других производителей
• Отсутствие нормально открытых контактов ограничивает возможности проектирования - если нужны НО, следует выбирать другую модель
• Не предназначена для работы в условиях постоянного погружения в жидкости или высокой запылённости без дополнительной защиты

Примеры использования

• Подключение индикатора “Выключатель в положении “Вкл”” на пульте управления
• Формирование сигнала “Авария” в системе SCADA при отключении автомата
• Запуск вентилятора охлаждения после включения двигателя через реле, управляемое этим блоком
• Обеспечение блокировки цепи запуска, пока выключатель не будет полностью замкнут

Практические советы

• Перед монтажом проверьте, что выключатель OptiStart MP находится в положении “Off”, чтобы избежать случайного срабатывания
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковую клемму
• Если нужен сигнал “выключен”, используйте один из НЗ контактов. Для сигнала “включен” потребуется другой тип блока - MP-HS20-T1 с НО контактами
• При сборке щита учтите, что блок занимает место рядом с выключателем - планируйте свободную зону для обслуживания
• Артикул 340189 - единственный номер для этого варианта. Не путайте с аналогичными моделями, имеющими другие наборы контактов.
