Дополнительный контакт ДК-125/160 (ДК-32/33) | SQ0707-0056 TDM

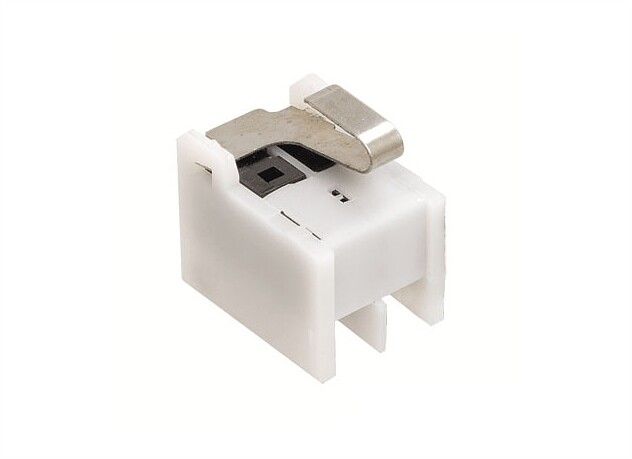

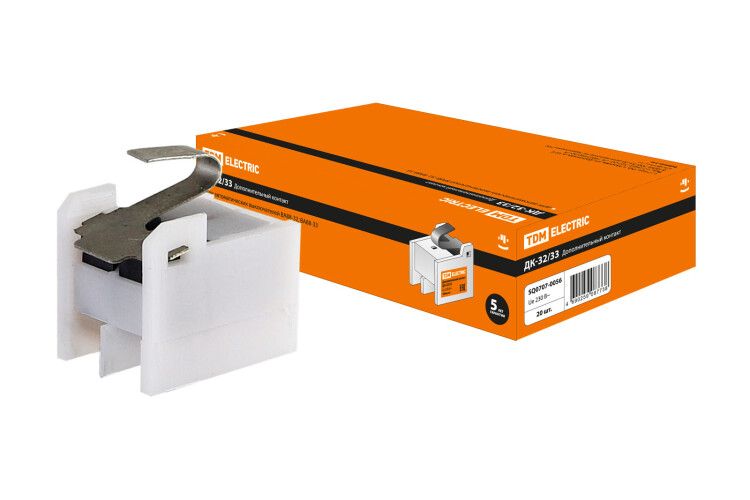

Дополнительный контакт ДК-125/160 (ДК-32/33) от TDM ELECTRIC - это вспомогательный выключатель, предназначенный для передачи сигнала о состоянии модульного автоматического выключателя: включен или отключен. Устройство легко монтируется на стандартные MCB и используется в системах контроля, автоматизации и безопасности.

Назначение и область применения

Дополнительный контакт ДК-125/160 (ДК-32/33) предназначен для сигнализации состояния автоматического выключателя - когда он сработал из-за перегрузки, короткого замыкания или внешнего командного воздействия (например, через независимый расцепитель). Контакт передает информацию о положении главного автомата: включён (замкнут) или отключён (разомкнут). Это позволяет интегрировать автоматический выключатель в системы управления, панели контроля, PLC или световые/звуковые индикаторы.

Технические характеристики

• Тип устройства: вспомогательный выключатель (контакт)
• Работает совместно с: модульными автоматическими выключателями (MCB)
• Номинальное напряжение: 230 В
• Коммутируемый ток: до 3 А
• Тип управляемого напряжения: переменный (AC) и постоянный (DC)
• Максимальный ток главного устройства, для которого подходит: 0,01 А (техническая отметка, не является рабочим значением - см. раздел “Ограничения”)
• Количество контактов: один переключающий (перекидной) контакт - НО + НЗ в одном корпусе

Совместимость и монтаж

Дополнительный контакт ДК-125/160 (ДК-32/33) устанавливается на модульные автоматы TDM ELECTRIC серии 125/160. Он фиксируется механически на боковой поверхности автомата и активируется за счет движения его рычага - то есть работает синхронно с основным аппаратом. Монтаж выполняется после установки автомата на DIN-рейку. Подключение проводов осуществляется к клеммам контакта. Для надежного соединения используйте жилы сечением до 1,5 мм2. Перед установкой проверьте соответствие модели автомата - контакт не подойдет к другим сериям или брендам.

Безопасность и стандарты

Дополнительный контакт ДК-125/160 (ДК-32/33) соответствует требованиям к вспомогательным устройствам для бытовых и аналогичных применений. Работает в рамках допустимых нагрузок: 230 В AC/DC и 3 А. Не имеет специальной защиты от взрывоопасной среды или повышенной температуры - применяйте в условиях, где температура не превышает +40 C и отсутствуют агрессивные газы.

Преимущества

• Простая механическая связь с автоматическим выключателем - не требует внешнего питания
• Один контакт обеспечивает два состояния: НО и НЗ - удобно для схем с логической обратной связью
• Совместим с популярными модульными автоматами TDM ELECTRIC
• Не влияет на коммутационную способность основного аппарата

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток контакта всего 3 А
• Не работает с автоматами других брендов или серий, кроме TDM ELECTRIC 125/160
• Не рассчитан на частые операции: не следует использовать в качестве регулярного переключателя
• Параметры “макс. ток главного устройства = 0,01 А” и “шаг TE = 0,01” указаны некорректно в документации - это технический артефакт; реальная совместимость определяется типом автомата, а не этими числами

Примеры использования

• Индикация отключения автомата на щите управления - зажигание лампы “Авария” при срабатывании
• Передача сигнала “выключено” в систему SCADA или HMI
• Блокировка запуска оборудования, пока автомат не включен
• Связь с реле времени или программируемым контроллером для регистрации аварийных отключений

Практические советы

• Выбирайте ДК-125/160 (ДК-32/33) только для автоматических выключателей TDM ELECTRIC серии 125/160 - другие модели не поддерживают этот контакт
• Проверяйте полярность при подключении DC-цепей - хотя контакт универсальный, некоторые схемы чувствительны к направлению тока
• Не перегружайте контакт: даже при 230 В не подключайте мощные нагрузки - только слаботочные сигналы (индикация, входы PLC)
• После монтажа протестируйте работу: вручную переведите автомат в положение ON/OFF и проверьте изменение состояния контакта мультиметром
• Если нужен контакт с более высокой коммутационной способностью - выбирайте другой тип вспомогательного устройства, а не ДК-125/160 (ДК-32/33)
