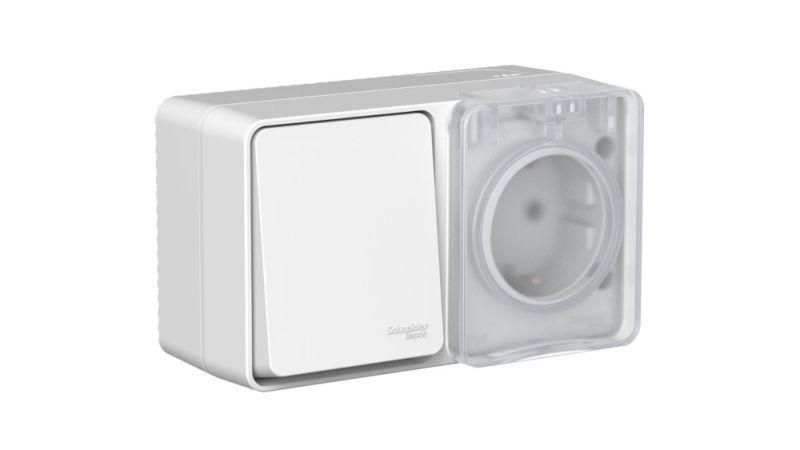

Блок ОП AtlasDesign PROFI IP54 (розетка 1-м 16А заземл. защ. шторки + 1-кл. выключатель 10А) сер. SE ATN543070 APC

Блок открытого монтажа SE (Потенциал) артикул atn543070 сочетает в себе розетку с заземлением и одноклавишный выключатель в одном корпусе - идеальное решение для помещений с высокой влажностью или запыленностью, таких как гаражи, веранды или мастерские.

Назначение и область применения

Этот блок предназначен для наружного или внутреннего открытого монтажа там, где необходима защита от пыли и брызг воды. Подходит для установки в жилых и хозяйственных помещениях: на террасах, в гаражах, цехах, сараях, уличных кафе. Комбинация розетки и выключателя позволяет управлять освещением и подключать оборудование одним устройством, экономя место и упрощая проводку.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток розетки: 16 А
• Номинальный ток выключателя: 10 А
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Количество розеток: одна, с защитным контактом стандарта SCHUKO
• Тип управления: клавишный выключатель, однополюсный
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: серый, матовая поверхность
• Габариты: 121×60×56 мм
• Количество постов: один
• Расположение при монтаже: горизонтальное
• Крепление: винтовое, через отверстия в задней стенке
• Защита от доступа детей: шторки на контактах розетки

Совместимость и монтаж

Блок SE (Потенциал) atn543070 рассчитан на монтаж на плоскую поверхность - деревянную, металлическую или бетонную. Для установки используются винты, которые фиксируются через предварительно просверленные отверстия. Кабель подводится снизу или сзади - входные каналы предусмотрены в корпусе. Напряжение питания - однофазное 220 В. Максимальная нагрузка на розетку - 16 А (до 3,5 кВт), на выключатель - до 10 А (до 2,2 кВт). Не рекомендуется подключать мощные нагревательные приборы к выключателю - он служит только для коммутации света или маломощного оборудования.

Безопасность и стандарты

Розетка имеет защитный контакт по стандарту SCHUKO - совместима с европейскими вилками типа F. Шторки предотвращают случайное прикосновение к токоведущим частям. Корпус выполнен из самозатухающего пластика, соответствует требованиям безопасности по ГОСТ Р 50030.2. Выключатель и розетка имеют раздельные номиналы - это снижает риск перегрузки. Серия AtlasDesign Profi54 прошла испытания на ударостойкость IK08 - способна выдержать механические воздействия, характерные для промышленных и бытовых условий.

Преимущества

• Объединение двух функций (розетка + выключатель) в одном компактном модуле - меньше точек монтажа, проще проводка
• Шторки на розетке повышают безопасность в домах с детьми и в условиях повышенной влажности
• IP54 обеспечивает надёжную защиту в сырых и пыльных средах - выше, чем у обычных бытовых блоков
• Матовый серый цвет не выгорает на солнце и хорошо сочетается с большинством интерьеров
• Отсутствие галогенов в материале - экологически безопаснее при возгорании

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не заменяет герметичные устройства (например, для бассейнов)
• Выключатель рассчитан только на 10 А - нельзя использовать для управления мощными тепловыми приборами (электрокотлы, печи, обогреватели)
• Подходит только для горизонтального монтажа - не рекомендовано устанавливать вертикально, так как это может нарушить работу шторок
• Не совместим с автоматическими выключателями или УЗО, установленными внутри этого блока - внешняя защита обязательна

Примеры использования

• Уличная веранда: управление светом и подключение пылесоса или электроинструментов
• Гараж: включение светодиодной ленты и зарядка аккумулятора
• Мастерская: питание станка и управление рабочим освещением
• Дача: розетка для насоса и выключатель для фонарей на крыльце

Практические советы

• Перед монтажом проверьте, что сечение провода соответствует току: для розетки 16 А - минимум 2,5 мм2, для выключателя 10 А - 1,5 мм2
• При закручивании винтов не переусердствуйте - пластик легко треснуть
• Если монтируете на дерево, используйте антивибрационные прокладки - они продлят срок службы
• Не забудьте подключить заземление - без него шторки и SCHUKO-контакт не обеспечивают полноценную защиту
• При использовании в холодных условиях (ниже −10 C) проверьте эластичность материала - при очень низких температурах пластик становится хрупким
