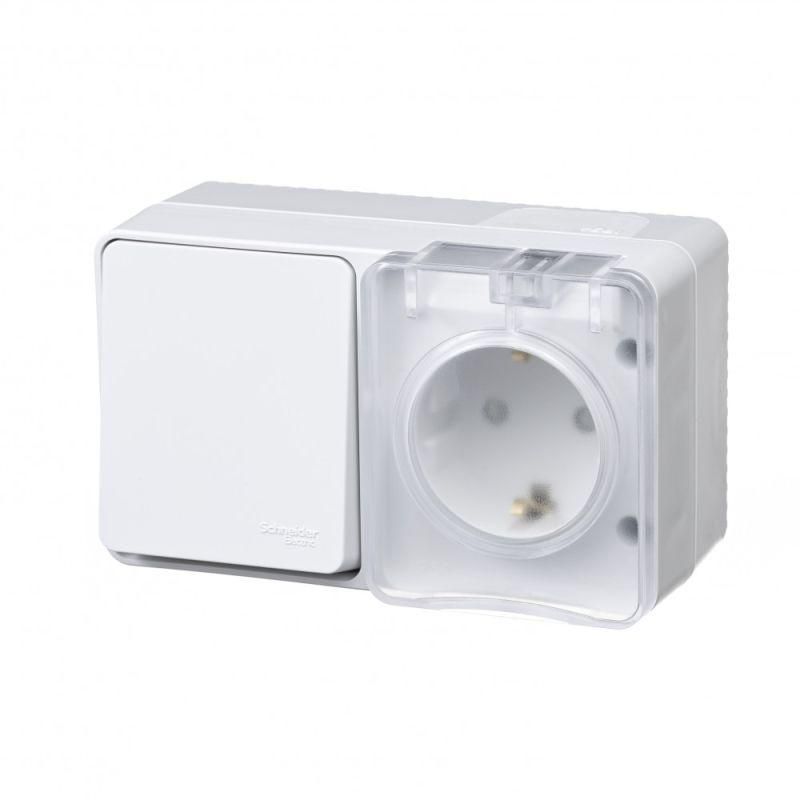

Блок ОП AtlasDesign PROFI IP54 (розетка 1-м 16А заземл. защ. шторки + 1-кл. выключатель 10А) бел. SE ATN540170 APC

Блок розеточный с заземлением и защитными шторками 16А 250В + выключатель одноклавишный 10А IP54 белый от Systeme Electric (серия AtlasDesign, артикул atn540170) предназначен для безопасного подключения бытовых приборов и управления освещением в условиях повышенной влажности и запыленности. Комбинированная конструкция с одной розеткой Schuko и одноклавишным выключателем оптимальна для установки на открытом воздухе или в помещениях с агрессивной средой.

Назначение и область применения

Этот блок сочетает в себе розетку с заземляющим контактом и выключатель для управления светом. Подходит для установки там, где есть риск попадания воды, пыли или перепадов температур: на верандах, в гаражах, мастерских, уличных кафе, на дачах, в подъездах и других местах с высокой влажностью. Благодаря защите IP54 и прочному корпусу, устройство можно использовать даже в условиях периодического воздействия брызг и пыли.

Технические характеристики

• Номинальный ток розетки: 16 А, напряжение: 250 В — позволяет подключать мощные устройства (например, электроинструмент, насосы, нагреватели).
• Номинальный ток выключателя: 10 А — рассчитан на управление освещением и маломощными нагрузками (до 2,2 кВт при 220 В).
• Тип розетки: Schuko (с заземляющими контактами), совместима с европейскими вилками типа F.
• Защита от внешних факторов: IP54 — полностью защищён от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды с любого направления.
• Количество розеток: одна, с автоматическими защитными шторками — предотвращают доступ посторонних предметов в контакты.
• Количество клавиш выключателя: одна, механический тип включения — надёжный и долговечный механизм.
• Материал корпуса: термопласт без галогенов — устойчив к перегреву, экологически безопасен, не выделяет токсичных веществ при возгорании.
• Цвет: белый (RAL 9003), матовая поверхность — снижает блики, легко моется.
• Габариты: 121×60×56 мм — компактный формат для ограниченного пространства.
• Рабочий температурный диапазон: от +5°C до +36°C — не рекомендуется для установки в неотапливаемых помещениях зимой ниже +5°C.
• Оrientация монтажа: горизонтальная — фиксируется так, чтобы клавиша и розетка были расположены параллельно полу.

Совместимость и монтаж

Устройство предназначено для открытой установки на стену. Крепление осуществляется через два винта сзади корпуса — подходят стандартные саморезы M4–M5. Для монтажа необходима подготовка места: сверление отверстий под крепёж, прокладка провода в гофре или кабель-канале. Напряжение питания — 220–250 В переменного тока. Подключение выполняется к трём проводам: фаза, ноль, земля. Выключатель коммутирует только фазный провод. Корпус имеет крышку, которая закрывается после монтажа — её нельзя снимать во время эксплуатации.

Безопасность и стандарты

• Защитные шторки в розетке соответствуют требованиям безопасности для предотвращения детского доступа к контактам.
• Степень защиты IP54 и IK08 обеспечивают устойчивость к ударным нагрузкам и механическому воздействию — подходит для мест с возможным случайным задеванием.
• Изделие изготовлено без галогенов — соответствует нормам RoHS и экологическим стандартам ЕС.
• Произведено в рамках серийного производства AtlasDesign Profi54 — продукция прошла внутренние испытания на соответствие требованиям EN 60669-1 и EN 60529.

Преимущества

• Объединение розетки и выключателя в одном корпусе экономит место и упрощает монтаж.
• Заземление и защитные шторки повышают безопасность при использовании в сырых или пыльных условиях.
• Матовый белый цвет не выцветает, не царапается и хорошо сочетается с большинством интерьеров.
• Высокая степень защиты IP54 делает изделие одним из немногих решений для открытого монтажа без необходимости в специальных коробках.
• Поддерживает стандарт Schuko — удобно для пользователей с европейской техникой.

Ограничения применения

• Не предназначен для постоянного нахождения под прямым дождём или погружения в воду — IP54 не является водонепроницаемостью.
• Рабочая температура начинается от +5°C — использование при минусовых температурах может вызвать хрупкость материала и отказ механизма.
• Выключатель рассчитан на 10 А — не подходит для управления мощными нагревательными приборами (более 2,2 кВт).
• Открытый монтаж требует наличия кабель-канала или жесткой защиты проводов — проложенные открыто провода должны быть защищены от механических повреждений.
• Не совместим с системами автоматизации (умный дом) — это purely механическое устройство без электроники.

Примеры использования

• Гараж: розетка для болгарки или зарядки аккумуляторов, выключатель для света над работой.
• Дача: подключение пылесоса или насоса на веранде, управление фонарем у входа.
• Уличное кафе: питание кофемашины и выключатель для подсветки террасы.
• Частный дом: установка рядом с входной дверью — включить свет и сразу подключить инструмент для ухода за участком.

Практические советы

• Перед монтажом проверьте, что провода имеют достаточное сечение: для 16 А — минимум 2,5 мм² медного провода.
• При установке используйте кабель-канал с классом защиты IP54 — он сохранит целостность всей системы.
• Не затягивайте винты слишком сильно — материал термопласта чувствителен к перегрузке, может треснуть.
• Если планируете использовать в холодном помещении, выберите другую модель с расширенным температурным диапазоном — этот блок не рассчитан на зимний монтаж без отопления.
• Проверяйте соответствие вилки оборудования стандарту Schuko — адаптеры могут нарушить работу заземления.
• При замене старого блока — убедитесь, что новый по размерам (121×60×56 мм) поместится в имеющееся отверстие.
