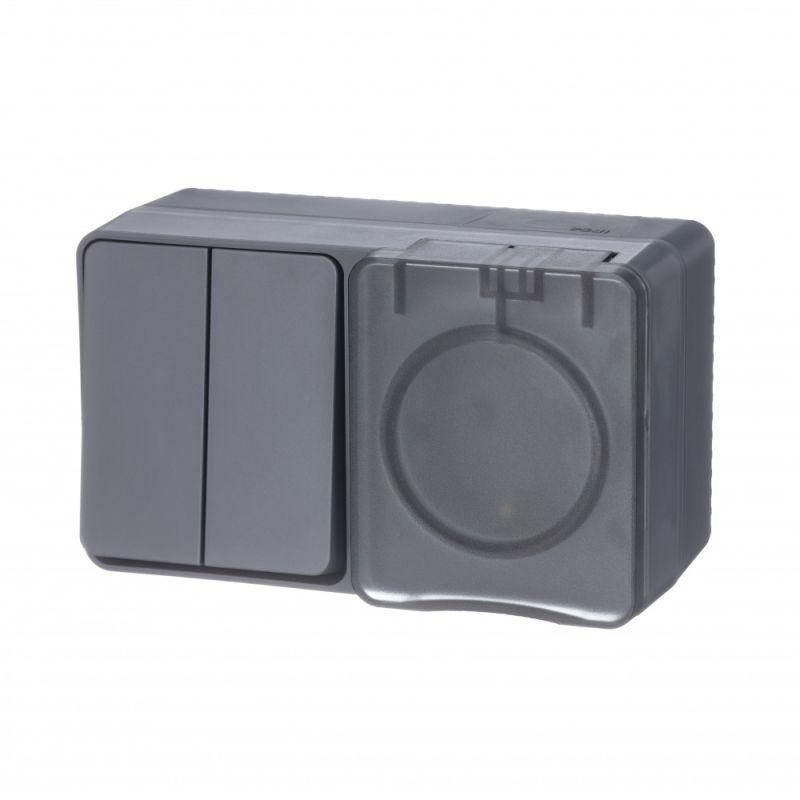

Блок ОП AtlasDesign PROFI IP54 (розетка 1-м 16А заземл. защ. шторки + 2-кл. выключатель 10А) антрацит SE ATN544074 APC

Блок розеточный с заземлением и защитными шторками 16А 250В + выключатель двухклавишный 10А IP54 антрацит от Systeme Electric (серия AtlasDesign, артикул atn544074) — компактное решение для безопасного подключения оборудования и управления освещением в условиях повышенной запыленности или влажности.

Назначение и область применения

Этот блок сочетает в себе одну розетку Schuko с заземлением и двойной выключатель на две группы нагрузок. Подходит для установки там, где есть риск попадания воды, пыли или перепадов температур: гаражи, мастерские, веранды, уличные кафе, бассейны, производственные участки с высокой влажностью. Благодаря защищённому исполнению и эргономичному дизайну, блок удобен как для бытового, так и для профессионального использования.

Технические характеристики

• Номинальный ток розетки: 16 А, напряжение: 250 В — позволяет подключать мощные устройства (например, сварочные аппараты, компрессоры, электроинструменты)
• Номинальный ток выключателя: 10 А — рассчитан на управление освещением и маломощным оборудованием
• Тип розетки: Schuko (с заземляющими контактами и защитными шторками)
• Степень защиты: IP54 — полностью защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Индекс ударопрочности: IK08 — выдерживает механические воздействия до 5 Дж (соответствует удару молотком массой 0,5 кг с высоты 1 метр)
• Материал корпуса: термопласт, не содержащий галогенов — экологически безопасен, устойчив к нагреву и химическим воздействиям
• Цвет: антрацит (RAL 7015), матовая поверхность — снижает блики, маскирует царапины
• Габариты: 121×60×56 мм — компактный формат для ограниченного пространства
• Диапазон рабочих температур: +5…+37 °C — не предназначен для установки на открытом воздухе при минусовых температурах
• Оrientация монтажа: горизонтальная — фиксируется только в указанном положении
• Количество розеток: одна; количество клавиш выключателя: две

Совместимость и монтаж

Устройство предназначено для открытой установки на стену. Крепление осуществляется через два винта с тыльной стороны корпуса. Для монтажа необходима подготовка места под монтажную коробку или непосредственно на плоскую поверхность — устройство не требует внутренней установки. Соединение проводов выполняется в клеммах, доступных после снятия лицевой крышки. Максимальное сечение жил: 2,5 мм² (для розетки и выключателя). Убедитесь, что посадочное место соответствует габаритам 121×60 мм. Нельзя использовать для скрытой установки — корпус не имеет углублений под подрозетник.

Безопасность и стандарты

• Защитные шторки в розетке предотвращают случайное проникновение металлических предметов
• Соответствие требованиям безопасности EN 60669-1 и EN 60309-2 (для Schuko)
• Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве
• IK08 — класс защиты от внешних ударов, повышающий долговечность в промышленной среде

Преимущества

• Объединение розетки и двухклавишного выключателя в одном корпусе экономит место и упрощает проводку
• Шторки в розетке обеспечивают безопасность в помещениях с детьми или высокой проходимостью
• Высокий уровень защиты IP54 и IK08 делает изделие надёжнее обычных бытовых аналогов
• Матовый антрацитовый цвет хорошо сочетается с современной отделкой и не выгорает на свету
• Произведено в рамках серии AtlasDesign — проверенная линейка для сложных условий эксплуатации

Ограничения применения

• Не допускается установка на открытом воздухе при температуре ниже +5 °C — материал становится хрупким
• Запрещено погружать в воду или мыть под напором — IP54 не является водонепроницаемостью, только против брызг
• Не подходит для помещений с постоянной влажностью выше 90% — возможна конденсация внутри корпуса
• Не совместим с автоматическими выключателями или УЗО — это только коммутирующее устройство, требует внешнего защиты
• Не используется в взрывоопасных зонах — отсутствует сертификация Ex

Примеры использования

• Гараж: розетка для зарядки аккумулятора или питания болгарки, выключатель — для света в зоне работы и над машиной
• Уличное кафе: питание кофе-машины и управление подсветкой террасы
• Мастерская: розетка для точильного станка, выключатели — для основного и рабочего освещения
• Летняя кухня: подключение миксера и управление фонарями на крыльце

Практические советы

• Перед монтажом обязательно отключите питание — даже при наличии шторок розетка остаётся опасной при включенном напряжении
• Проверьте соответствие сечения провода: для 16 А розетки используйте медный провод не менее 2,5 мм²
• При установке на деревянную или влажную поверхность рекомендуется применить дополнительную гидроизоляцию под корпус
• Не затягивайте винты слишком сильно — пластик может треснуть
• Для обслуживания достаточно открутить крышку — не нужно демонтировать весь блок
• Если нужна более широкая температурная устойчивость — выбирайте модели с диапазоном от -25 °C, такие как SE ProLine
