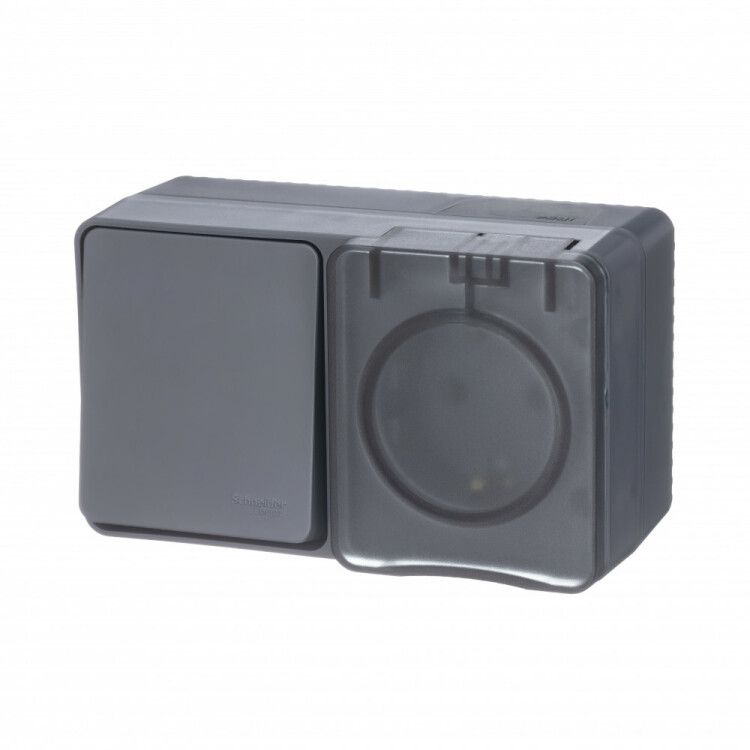

Блок ОП AtlasDesign PROFI IP54 (розетка 1-м 16А заземл. защ. шторки + 1-кл. выключатель 10А) антрацит SE ATN544070 APC

Блок розеточный с заземлением и защитными шторками 16А 250В + выключатель одноклавишный 10А IP54 антрацит от Systeme Electric (артикул atn544070) предназначен для безопасного подключения бытовых приборов и управления освещением в условиях повышенной влажности и запыленности. Этот компактный блок сочетает функциональность розетки Schuko и одноклавишного выключателя в одном корпусе, что делает его удобным решением для открытой установки.

Назначение и область применения

Блок розеточный с заземлением и защитными шторками 16А 250В + выключатель одноклавишный 10А IP54 антрацит используется там, где необходима защита от пыли и брызг воды, а также безопасная работа с электрооборудованием. Подходит для установки на стене в помещениях с высокой влажностью или на улице — например, на веранде, в гараже, мастерской, уличном кафе или хозяйственных постройках. Выключатель управляет светом, а розетка позволяет подключить переносной инструмент, насос, зарядное устройство или другое оборудование мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток розетки: 16 А, напряжение: 250 В — поддерживает нагрузку до 3,5 кВт
• Номинальный ток выключателя: 10 А — рассчитан на управление осветительными приборами до 2,2 кВт
• Тип розетки: Schuko (с заземляющим контактом), совместима с европейскими вилками
• Защита от внешних воздействий: IP54 (защита от пыли и брызг воды со всех сторон)
• Ударостойкость: IK08 — выдерживает удары силой до 5 Дж
• Материал корпуса: термопласт, не содержащий галогенов — экологичный и самозатухающий
• Цвет: антрацит (RAL 7015), матовая поверхность — снижает блики и царапины
• Габариты: 121×60×56 мм — компактный формат для ограниченного пространства
• Рабочая температура: от +5°C до +36°C — не рекомендовано использование в холодных условиях ниже +5°C
• Оrientация монтажа: горизонтальная
• Количество розеток: одна
• Количество клавиш выключателя: одна

Совместимость и монтаж

Блок розеточный с заземлением и защитными шторками 16А 250В + выключатель одноклавишный 10А IP54 антрацит монтируется открытым способом на плоскую поверхность. Крепление осуществляется через два винта снизу корпуса — они фиксируются в предварительно просверленные отверстия. Для подключения используются клеммы внутри корпуса: L/N/PE для розетки и L/L1 для выключателя. Провода сечением до 2,5 мм² подходят без проблем. Корпус имеет крышку, которая защищает контакты при отключенном состоянии. Перед монтажом проверьте соответствие диаметра отверстий под крепеж и наличие достаточного расстояния между проводами и металлическими элементами стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II. Наличие защитных шторок исключает случайное попадание предметов в контакты розетки. Материал корпуса самозатухающий и не содержит галогенов — при перегреве не выделяет токсичных паров. Степень защиты IP54 и IK08 обеспечивают надежную работу даже в условиях частых перепадов температур и механических воздействий. Соответствует нормам Евросоюза для розеточных блоков в неотапливаемых помещениях.

Преимущества

• Объединённая конструкция: розетка и выключатель в одном модуле экономят место и упрощают wiring
• Заглушка с шторками повышает безопасность — особенно важна в детских или общественных зонах
• Эргономичный дизайн: клавиша выключателя легко нажимается, даже в перчатках
• Матовый антрацитовый цвет маскирует следы эксплуатации и хорошо сочетается с современной отделкой
• Серия AtlasDesign Profi54 — специализирована для жестких условий, отличается долговечностью

Ограничения применения

• Не предназначена для постоянного нахождения под прямым дождём — IP54 не гарантирует герметичность при струйном потоке воды
• Работает только при температуре выше +5°C; при более низких значениях возможны проблемы с пластиковыми элементами
• Выключатель рассчитан на 10 А — нельзя использовать для управления мощными нагревателями или двигателями свыше 2,2 кВт
• Подходит только для открытой установки — не для встраивания в стену
• Не совместим с автоматическими выключателями или УЗО, установленными в этом же блоке — требует отдельной защиты в щите

Примеры использования

• Гараж: подключение болгарки, сварочного аппарата и управление светом одним выключателем
• Уличная беседка: питание фонарей и зарядка телефонов при влажной погоде
• Мастерская: розетка для дрели, выключатель для LED-лампы над рабочим столом
• Сельский дом: установка рядом с входом для подключения пылесоса или насоса

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании в сыром помещении используйте дополнительную изоляцию на кабеле перед входом в блок
• Не затягивайте винты слишком сильно — можно треснуть термопласт
• Проверяйте плотность закрывания крышки: она должна легко открываться и плотно прилегать
• Для замены розетки или выключателя — не требуется демонтаж всего блока, достаточно снять крышку
• Если нужна защита от скачков напряжения — устанавливайте УЗО и автомат в распределительном щите, а не в самом блоке
