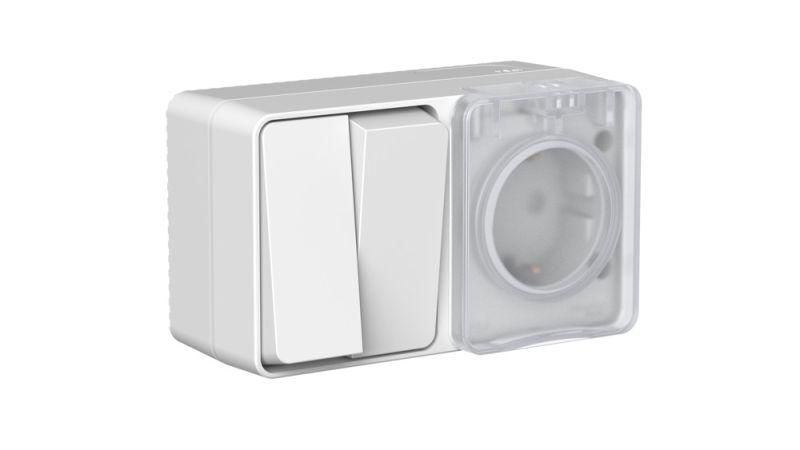

Блок ОП AtlasDesign PROFI IP54 (розетка 1-м 16А заземл. защ. шторки + 2-кл. выключатель 10А) сер. SE ATN543074 APC

Блок открытого монтажа SE (Потенциал) артикул atn543074 - компактное решение для одновременного управления освещением и подключения бытовых приборов с заземлением. Объединённый модуль из розетки на 16 А и двухклавишного выключателя на 10 А с защитой IP54 подходит для установки в условиях повышенной влажности и запылённости.

Назначение и область применения

Этот блок предназначен для открытой установки там, где нужна надёжная защита от пыли и брызг воды. Подходит для использования в гаражах, мастерских, на верандах, в уличных кафе, на дачах и других помещениях с высокой влажностью или риском попадания грязи. Комбинированный состав позволяет управлять двумя группами светильников и одновременно подключать оборудование через розетку - экономит место и упрощает проводку.

Технические характеристики

• Номинальный ток: розетка - 16 А, выключатель - 10 А
• Номинальное напряжение: 220–250 В
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Ударопрочность: IK08 (выдерживает удар энергией до 5 Дж)
• Количество розеток: одна, с заземляющим контактом и шторками
• Количество клавиш выключателя: две
• Материал корпуса: пластик без галогенов
• Цвет: серый, матовая поверхность
• Габариты: 121 × 60 × 56 мм
• Способ крепления: винтовое крепление к стене
• Расположение при монтаже: горизонтальное
• Количество контактов: два (для выключателя - фаза L и переключаемые цепи)

Совместимость и монтаж

Блок совместим с медными жилами сечением до 2,5 мм2. Для монтажа используется стандартная винтовая система - достаточно просверлить отверстия под крепёж и зафиксировать устройство на стене. Клеммы рассчитаны на плотное зажатие провода без необходимости предварительной опрессовки. Шторки на розетке предотвращают случайное попадание посторонних предметов, что особенно важно в местах с доступом детей или инструментов. Монтаж возможен на деревянные, кирпичные, бетонные и металлические поверхности. Не требует специальных ниш - всё делается на поверхности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Сертифицировано по нормам IEC 60669-1 и IEC 60884-1. Защита IP54 гарантирует работу даже при периодических брызгах воды - например, после мытья пола в гараже. Материал корпуса не содержит галогенов, что снижает токсичность при нагреве и повышает экологическую безопасность. Ударопрочность IK08 обеспечивает устойчивость к механическим воздействиям - например, при случайном ударе инструментом.

Преимущества

• Объединение розетки и двухклавишного выключателя в одном корпусе - минимизация числа точек установки
• Шторки на розетке исключают риск короткого замыкания от посторонних предметов
• Матовый серый цвет маскирует следы пыли и потёртостей, сохраняет эстетику долгое время
• Защита IP54 + IK08 - надёжность в сложных условиях, где обычные устройства выходят из строя
• Простая сборка: все клеммы доступны без демонтажа крышки

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Нельзя использовать в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Максимальный ток розетки - 16 А; не рекомендуется подключать мощные потребители выше 3,5 кВт (например, сварочные аппараты, тепловые пушки)
• Выключатель рассчитан на 10 А - не подходит для управления нагрузками более 2,2 кВт (например, мощные обогреватели)
• Не предназначен для установки внутри помещений с постоянным паром (сауны, бани)

Примеры использования

• Гараж: управление светом в рабочей зоне и подключение зарядного устройства для аккумулятора
• Дача: включение света во дворе и питание насоса для полива
• Уличное кафе: управление подсветкой террасы и подключение кофемашины
• Мастерская: включение света над столом и подключение болгарки или шуруповёрта

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте не менее 2,5 мм2 для розетки и 1,5 мм2 для выключателя
• При установке на деревянную поверхность обязательно используйте прокладку из негорючего материала между блоком и стеной
• Не закрывайте блок декоративными элементами - это нарушает теплоотвод и может вызвать перегрев
• Проверяйте плотность зажатия проводов в клеммах - слабый контакт вызывает нагрев и окисление
• Если планируете использование в холодном климате - учтите, что пластик становится хрупче ниже −20 C; избегайте ударных нагрузок при низких температурах
• Для обслуживания отключайте питание перед открыванием крышки - клеммы находятся под напряжением даже при выключенном выключателе
