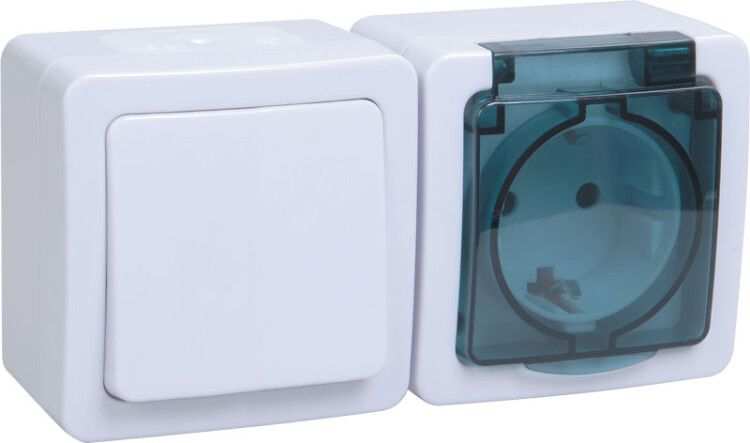

Гермес PLUS белая клав.дымчатая крышка Блок выключатель 1-клавишный и розетка с з/к крышкой О/У IP54 БГб-22-31-ГПБд | EBGMP20-K03-31-54-EC IEK

Блок выключатель 1-клавишный и розетка с заземлением контактом и крышкой для открытой установки белая клавиша/дымчатая крышка БГб-22-31-ГПБд IP54 от IEK (ИЭК) сочетает функции управления освещением и подключения бытовых приборов в одном корпусе. Подходит для наружной установки в условиях повышенной запыленности и влажности, особенно там, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Блок выключатель 1-клавишный и розетка с заземлением БГб-22-31-ГПБд IP54 предназначен для коммутации и питания однофазных электроприборов в сетях переменного тока 250 В, 50 Гц. Устройство позволяет одновременно управлять светильником или другим оборудованием через клавишный выключатель и подключать переносную технику через защищенную розетку. Применяется в помещениях с высокой влажностью - банях, гаражах, цехах, на улице, в подъездах, на объектах ЖКХ и промышленных площадках. Особенно эффективен там, где нужна компактная и защищённая точка подключения без необходимости монтировать отдельные элементы.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды со всех сторон
• Количество розеток: одна, с заземляющим контактом
• Тип включения: клавишный выключатель (однополюсный)
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов, используемых в бытовых и легкопромышленных сетях
• Материал корпуса: пластик, глянцевая отделка, цвет RAL 9010 (белый)
• Крышка: дымчатая, прозрачная, обеспечивает визуальный контроль состояния контактов
• Габариты: 147×72×52 мм
• Способ монтажа: открытая установка, винтовое крепление
• Ориентация: горизонтальная
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренного и холодного климата
• Срок службы: 10 лет
• Соответствие стандарту: ГОСТ Р 51324.1

Совместимость и монтаж

Блок выключатель 1-клавишный и розетка БГб-22-31-ГПБд IP54 совместим с кабелями типа ВВГ, NYM, ПВС сечением до 2,5 мм2. Для монтажа используется винтовое крепление к стене из дерева, бетона или металлической планки. Клеммы рассчитаны на плотное зажатие жил без предварительной опрессовки - достаточно зачистить изоляцию на 8–10 мм. Монтаж выполняется исключительно после отключения питания. Корпус не требует штробления - подходит для поверхностной установки на любую плоскую поверхность. Розетка имеет три контакта: фаза, ноль, земля - важно соблюдать полярность при подключении. Наличие прозрачной крышки позволяет контролировать состояние внутренней части без вскрытия устройства.

Безопасность и стандарты

Блок соответствует требованиям ГОСТ Р 51324.1, что гарантирует соответствие нормам безопасности для электроустановок. Защита IP54 снижает риск поражения током при случайном попадании брызг воды или пыли. Заземляющий контакт обеспечивает безопасность при использовании устройств с металлическими корпусами - таких как стиральные машины, насосы, сварочные аппараты. Прозрачная крышка предотвращает доступ к токоведущим частям при закрытом положении. Не рекомендуется использовать в местах постоянного прямого потока воды или в средах с агрессивными химическими веществами.

Преимущества

• Комбинированная конструкция экономит место и упрощает монтаж - вместо двух отдельных устройств один блок
• Высокая степень защиты IP54 делает изделие пригодным для условий, где обычные розетки не подходят
• Прозрачная дымчатая крышка позволяет видеть положение контактов и наличие напряжения без вскрытия
• Глянцевая белая поверхность легко моется, не впитывает грязь
• Серия GERMES Plus от IEK (ИЭК) известна долговечностью и стабильностью контактов даже при многократных включениях
• Поддержка заземления повышает уровень безопасности при работе с мощными приборами

Ограничения применения

• Не предназначена для установки в условиях постоянного прямого воздействия дождя или струй воды - IP54 не является водонепроницаемостью для погружения
• Максимальное сечение кабеля 2,5 мм2 ограничивает применение для нагрузок выше 3,5 кВт; для более мощных устройств требуется другой тип оборудования
• Не подходит для взрывоопасных зон или помещений с высокой концентрацией паров растворителей
• Климатическое исполнение УХЛ2 не предусматривает работу ниже −25C - в регионах с суровыми зимами необходимо учитывать температурный режим
• Не допускается использование в качестве распределительного щита или для подключения нескольких групп нагрузок

Примеры использования

• Гараж: управление светом и подключение зарядного устройства или болгарки
• Баня: включение света и подключение электрочайника или радиатора
• Производственный участок: питание маломощного станка и управление его включением
• Фасад дома: наружное освещение и подключение временных инструментов
• Подвал или чердак: включение света и подключение пылесоса или тестера

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 2,5 мм2 - иначе возможен перегрев и выход из строя клемм
• При установке на деревянную поверхность используйте прокладку из негорючего материала (например, асбестовой или керамической плитки)
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы
• Проверяйте целостность заземляющего контакта перед первым включением - он должен быть надежно соединён с контуром заземления
• Если блок устанавливается вне помещения, лучше дополнительно защитить его от прямого солнца - длительное нагревание может снизить срок службы пластика
• Для обслуживания отключите питание и откройте крышку - она фиксируется на защелках и легко снимается без инструментов
