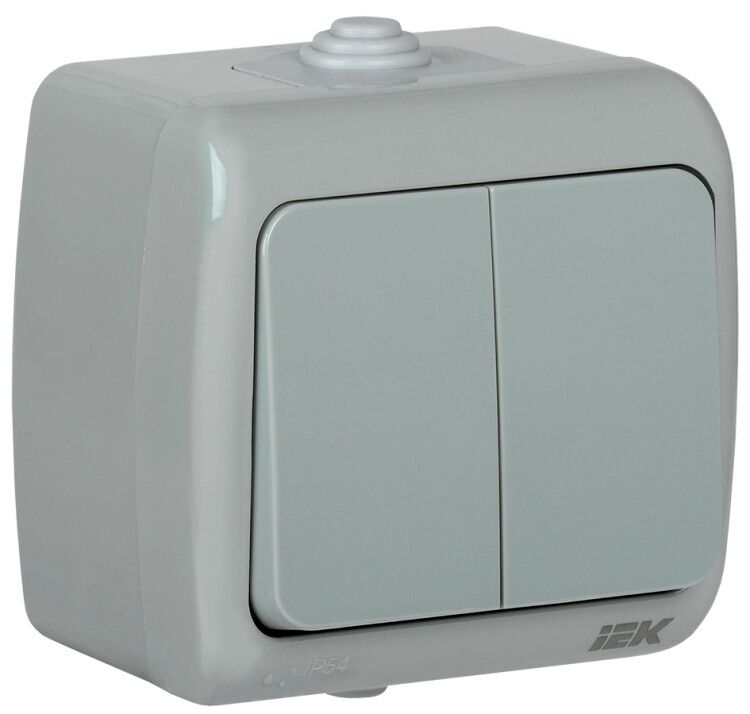

Выключатель 2-кл. 1п ОП Aquatic 10А IP54 ВС-20-2-0-А сер. IEK EVA20-K03-10-54

Выключатель 2-клавишный 10А открытой установки IP54 ВС-20-2-0-А от бренда IEK - надёжное устройство для управления двумя группами света или нагрузок в условиях повышенной влажности и запылённости. Продукт из серии AQUATIC IEK рассчитан на долгую службу в бытовых и промышленных объектах, где важна защита от внешних воздействий.

Назначение и область применения

Выключатель 2-клавишный 10А открытой установки IP54 ВС-20-2-0-А предназначен для коммутации электрических цепей мощностью до 2,5 кВт (при 250 В). Подходит для управления двумя независимыми группами освещения, вентиляторами, насосами или другим оборудованием. Устанавливается в местах с риском попадания воды, пыли или перепадов температур: в гаражах, мастерских, подъездах, на террасах под навесом, в санузлах, на дачах и других аналогичных объектах.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с сетью 220–240 В, используемой в жилых и промышленных зданиях;
• Номинальный ток: 10 А - позволяет работать с нагрузкой до 2,5 кВт; не рекомендуется использовать для мощных нагревательных приборов свыше этого значения;
• Степень защиты: IP54 - защищает от пыли (не полностью герметично, но препятствует проникновению значительного количества пыли) и брызг воды со всех сторон;
• Количество клавиш: 2 - каждая управляет своей цепью, что позволяет включать/выключать два устройства независимо;
• Количество полюсов: 1 - выключает только фазный провод, ноль остаётся замкнутым (стандартная схема для освещения);
• Способ подключения: винтовые клеммы - обеспечивают прочное и надёжное соединение с медными проводами сечением до 2,5 мм2;
• Материал корпуса: термопласт - устойчив к механическим повреждениям, не горит, сохраняет форму при перегреве;
• Отделка: глянцевая лакированная поверхность - легко моется, не задерживает грязь;
• Цвет: серый - универсальный, сочетается с большинством интерьеров и коробками открытой установки;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Количество модулей: 1 - занимает минимальное место на DIN-рейке или в распределительной коробке;
• Без подсветки - не имеет индикации положения, что снижает стоимость и увеличивает надёжность.

Совместимость и монтаж

Выключатель 2-клавишный 10А открытой установки IP54 ВС-20-2-0-А монтируется на стену с помощью винтового крепления. Совместим с любыми рамками и крышками серии AQUATIC IEK, а также с другими коробками для открытой установки, имеющими стандартную посадку 60×60 мм. Для монтажа требуется предварительно подготовить отверстия в стене и закрепить основание. Провода подключаются к клеммам: вход - фаза, выходы - к двум нагрузкам. Нулевой провод не проходит через выключатель. Перед подключением обязательно отключите питание. Кабели должны иметь сечение не более 2,5 мм2 - большие провода не войдут в клемму.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и международным нормам IEC 60669-1. Серия AQUATIC IEK прошла испытания на ударопрочность, тепловую стойкость и устойчивость к влаге. Выключатель не содержит опасных материалов и не требует специального обслуживания. Однако не следует применять его в средах с постоянным контактом с водой (например, внутри ванных комнат без защиты от брызг) или в агрессивных химических условиях.

Преимущества

• Высокая степень защиты IP54 делает его одним из немногих доступных решений для открытой установки в сырых и пыльных местах;
• Простая и проверенная конструкция - минимум элементов, максимум надёжности;
• Легко чистится и обслуживается благодаря гладкой лакированной поверхности;
• Совместим с широкой линейкой изделий серии AQUATIC IEK - можно собрать единый стиль во всём помещении;
• Не требует дополнительных расходных материалов - всё необходимое уже в комплекте.

Ограничения применения

• Не предназначен для установки в помещениях с постоянным прямым контактом с водой - например, в банях, душевых, на улице без навеса;
• Не работает с автоматическими системами управления - только ручное включение/выключение;
• Не поддерживает подсветку - нельзя использовать там, где важно видеть положение клавиш в темноте;
• Ограниченная мощность: не применяйте для оборудования выше 2,5 кВт - возможен перегрев и выход из строя;
• Не совместим с LED-драйверами и импульсными источниками питания без дополнительной защиты - может вызывать мерцание или ложные срабатывания.

Примеры использования

• Управление светом в гараже: одна клавиша - основное освещение, вторая - рабочая зона у верстака;
• Освещение на даче: включение света в доме и на крыльце от одного места;
• Контроль вентиляции и вытяжки в мастерской - две отдельные системы с одной точки;
• Запитка двух ламп на лестничной площадке - экономия проводки и удобство управления.

Практические советы

• Перед установкой проверьте, чтобы провода были обесточены - даже малый ток может быть опасен;
• Затягивайте винты клемм равномерно - слишком слабо - плохой контакт, слишком сильно - повредите пластик;
• Если используется многожильный провод - обжмите его наконечником перед подключением, чтобы избежать обрывов;
• Выбирайте подходящую рамку серии AQUATIC IEK - она обеспечит плотное прилегание и эстетичный вид;
• Не устанавливайте рядом с радиаторами, печами или другими источниками тепла - срок службы снизится;
• При использовании в холодных условиях (ниже –10 C) допускается работа, но не рекомендуется частое включение/выключение - материал становится менее эластичным.
