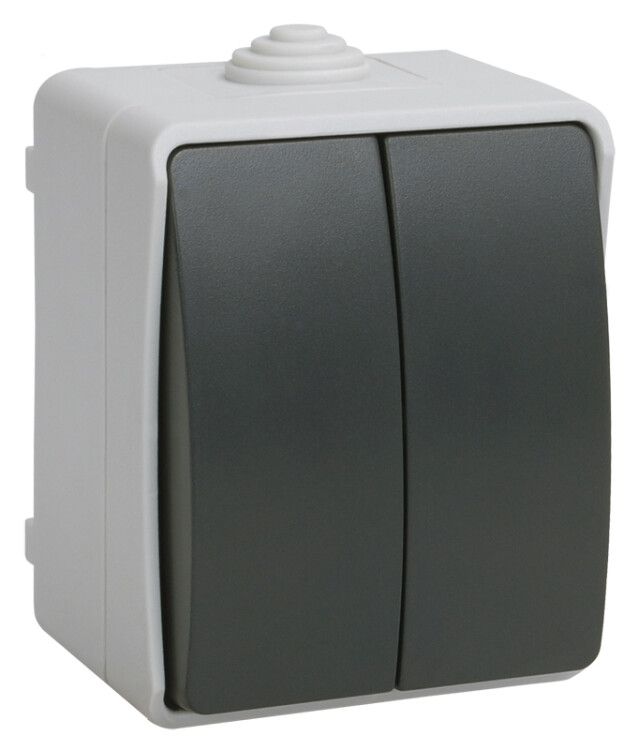

Выключатель двухклавишный FORS ВС20-2-0-ФСр 10А IP54 IEK (ИЭК) EVS20-K03-10-54-DC

Выключатель 2-клавишный для открытой установки 10А IP54 ВС20-2-0-ФСр от бренда IEK (ИЭК) предназначен для коммутации освещения в двух зонах на одном участке - например, в цеху, на складе или в помещении с высокой влажностью. Артикул ВС20-2-0-ФСр относится к серии FORS и обеспечивает надёжную работу в сложных условиях благодаря защите IP54.

Назначение и область применения

Выключатель 2-клавишный для открытой установки 10А IP54 ВС20-2-0-ФСр позволяет управлять двумя независимыми группами светильников или нагрузок из одного места. Подходит для установки в местах с повышенной запылённостью, влажностью или риском попадания брызг воды - например, на производстве, в гаражах, на складах, в подвалах, на улице под навесом. Не предназначен для влажных помещений с постоянным контактом с водой (например, банях или душевых).

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на использование в сетях 220–240 В переменного тока;
• Номинальный ток: 10 А - способен выдерживать нагрузку до 2,2 кВт (при 220 В);
• Количество клавиш: 2 - каждая управляет своей цепью;
• Количество полюсов: 1 - переключает фазу, ноль остаётся замкнутым;
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной домашней и промышленной проводки;
• Способ подключения: винтовые клеммы - надёжное, проверенное соединение, требует периодической затяжки;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим агрессивным средам;
• Цвет: серый - соответствует стандартной цветовой гамме электроустановочных изделий серии FORS;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, допустима влажность до 80% при 25C;
• Схема подключения: два однополюсных выключателя в одном корпусе - каждая клавиша разрывает свою фазу;
• Отделка: глянцевая - легко моется, не задерживает грязь;
• Подсветка: отсутствует - не имеет светодиодной индикации состояния.

Совместимость и монтаж

Выключатель ВС20-2-0-ФСр монтируется открытым способом на стену с помощью винтового крепления. Для установки требуется предварительно подготовить место: просверлить отверстия под крепёж, протянуть кабель через гофру или трубу. Клеммы принимают жилы сечением до 2,5 мм2 - многожильные провода рекомендуется обжать наконечниками. Выключатель совместим с любыми стандартными распределительными коробками и кабелями, используемыми в системах освещения 220 В. Не совместим с автоматическими выключателями или УЗО - это исключительно устройство ручного управления.

Безопасность и стандарты

Выключатель 2-клавишный для открытой установки 10А IP54 ВС20-2-0-ФСr соответствует ГОСТ Р 51324.1 - нормативу для электроустановочных изделий в России. Серия FORS прошла тестирование на долговечность, термостойкость и электробезопасность. Применение устройства в соответствии с инструкцией гарантирует соответствие требованиям ПУЭ. Отсутствие подсветки снижает вероятность паразитных токов и помех в чувствительных системах.

Преимущества

• Высокая степень защиты IP54 делает его пригодным для использования там, где обычные выключатели выходят из строя;
• Два независимых контура позволяют экономично управлять освещением - например, включать только нужную часть помещения;
• Глянцевая поверхность легко очищается от пыли и масла - важное преимущество для промышленных объектов;
• Винтовые клеммы обеспечивают прочное соединение даже при вибрациях и перепадах температур;
• Серия FORS от IEK (ИЭК) известна стабильным качеством сборки и длительным сроком службы.

Ограничения применения

• Не предназначена для установки внутри ванных комнат, душевых или других помещений с постоянным контактом с водой - IP54 не обеспечивает защиту от струй воды;
• Не подходит для управления мощными нагревательными приборами выше 2,2 кВт - возможен перегрев и повреждение контактов;
• Не имеет подсветки - нельзя использовать там, где необходимо видеть положение клавиш в темноте;
• Не совместим с системами дистанционного управления, умного дома или таймеров - только ручное управление;
• Требует регулярной проверки затяжки клемм - особенно после первых месяцев эксплуатации.

Примеры использования

• Освещение длинного цехового прохода: одна клавиша - передняя половина, вторая - задняя;
• Складское помещение: включение света в зоне погрузки и в зоне хранения отдельно;
• Автомастерская: освещение рабочего стола и зоны диагностики;
• Навес на автостоянке: управление светом над двумя рядами парковки;
• Производственный участок с двумя линиями оборудования - отдельное освещение каждой.

Практические советы

• Перед монтажом обязательно отключите питание - даже при малом токе 10 А опасность поражения существует;
• При использовании многожильного кабеля обжимайте жилы наконечниками - так контакт будет надёжнее и не окислится;
• Проверьте посадочный размер: выключатель рассчитан на стандартную рамку 60×60 мм - если планируете замену старого, сравните габариты;
• Через 3–6 месяцев после установки проверьте затяжку винтов - тепловое расширение может ослабить контакт;
• Не закрывайте выключатель декоративными панелями или материалами, которые препятствуют теплоотводу - он не имеет принудительного охлаждения;
• При необходимости замены - можно использовать аналоги серии FORS с таким же артикулом ВС20-2-0-ФСр - все элементы взаимозаменяемы.
