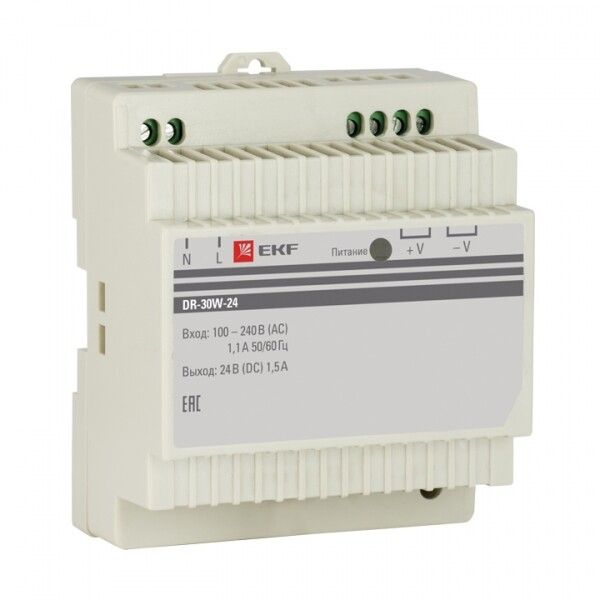

Блок питания 24В DR-30W-24 EKF PROxima |

Блок питания 24 вольт EKF PROxima с артикулом dr-30w-24 - компактное устройство для стабильного преобразования переменного тока в постоянное напряжение 24 В, предназначенное для питания автоматики, датчиков и маломощных устройств на промышленных объектах.

Назначение и область применения

Блок питания 24 вольт EKF PROxima используется для обеспечения стабильного постоянного тока в системах автоматизации, где требуется надёжное питание. Подходит для работы с контроллерами, реле, соленоидными клапанами, камeras наблюдения, светодиодными лентами и другими нагрузками до 30 Вт. Устанавливается в распределительных щитах на DIN-рейку - идеально для промышленных, логистических и офисных помещений.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходная мощность: 30 Вт
• Номинальный выходной ток: 1,5 А
• Входное напряжение: 100–240 В переменного тока (совместим с сетями Европы, США, России)
• Стабилизация выходного напряжения: да - сохраняет 24 В даже при колебаниях входного напряжения
• Регулируемое выходное напряжение: да - позволяет настроить напряжение в пределах +-5% с помощью внешнего потенциометра
• Модульная ширина: 5 модулей (78 мм) - занимает минимум места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от короткого замыкания: да - автоматически отключает выход при перегрузке
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Индикация: светодиод показывает наличие питания
• Габариты: 93×78×? мм (высота не указана - типично для таких модулей около 10–15 мм)

Совместимость и монтаж

Блок питания 24 вольт EKF PROxima совместим с любой стандартной DIN-рейкой типа TS35/7,5 или TS35/15. Монтируется просто: фиксируется защёлкой на рейке. Для подключения используются винтовые клеммы - достаточно оголить 6–8 мм жилы и затянуть винты усилием 0,2–0,3 Нм. Не требует дополнительного охлаждения при работе до 30 Вт. Кабель питания подключается к входным клеммам L/N; выход +24 V и GND - к нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 62368-1 и имеет сертификацию CE. Защита от короткого замыкания и перегрузки снижает риск повреждения подключённого оборудования. Однако из-за степени защиты IP20 не допускается установка в сырых, пыльных или открытых помещениях без корпуса.

Преимущества

• Регулировка выходного напряжения - можно адаптировать под чувствительную нагрузку
• Широкий диапазон входного напряжения (100–240 В) - работает в любых странах без переключателя
• Модульная конструкция - легко интегрируется в существующие щиты
• Светодиодная индикация - сразу видно, есть ли питание
• Надёжная защита от КЗ - продлевает срок службы всей системы

Ограничения применения

• Не подходит для уличного или влажного использования - IP20 не защищает от воды и пыли
• Максимальная мощность 30 Вт - нельзя использовать для мощных двигателей, нагревателей или LED-систем выше 1,25 А
• Не имеет гальванической развязки между входом и выходом - важно учитывать при проектировании систем с высокими требованиями к изоляции
• Не рекомендован для длительной работы на пределе мощности (более 25 Вт) - возможен перегрев в закрытых щитках без вентиляции

Примеры использования

• Питание PLC-контроллеров в цехах
• Электромагнитные клапаны на конвейерах
• Датчики давления и уровня в автоматизированных системах
• Системы видеонаблюдения с камерами 24 В
• Освещение на базе LED-лент 24 В в административных зонах

Практические советы

• Выбирайте провода сечением 0,5–2,5 мм2 - слишком тонкий провод вызовет перегрев, слишком толстый будет трудно зажать в клеммах
• При установке в плотном щите оставьте свободное пространство вокруг устройства - он немного греется при максимальной нагрузке
• Если нужна точная настройка напряжения - используйте мультиметр и регулируйте потенциометр медленно
• Для долгой работы лучше не нагружать блок питания 24 вольт EKF PROxima более чем на 80% (до 24 Вт)
• Артикул dr-30w-24 - один из самых распространённых в серии PROxima; аналоги других брендов могут отличаться по ширине или наличию регулировки
