Блок питания ARJ-SN-45250-PFC-DALI-R (12W, 9-45V, 0.25A) (Arlight, IP20 Пластик, 3 года) | 043061 Arlight

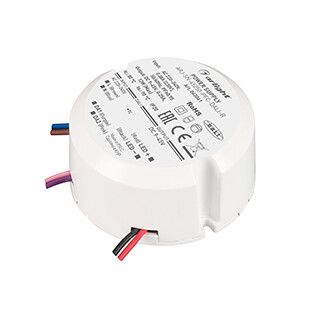

Блок питание 12Вт 9-45В 0.25А IP20 пластик DALI(R) PFC от Arlight - это цифровой LED-драйвер серии ARJ-ROUND с управлением по протоколу DALI, предназначенный для точечного и линейного освещения в закрытых помещениях. Его компактный пластиковый корпус легко встраивается в светильники, а высокий коэффициент мощности обеспечивает эффективную работу в сетях 220–240 В.

Назначение и область применения

Блок питания 12Вт 9-45В 0.25А IP20 пластик DALI(R) PFC используется для питания светодиодных модулей и светильников с регулируемой яркостью. Подходит для систем умного освещения, где требуется точное управление уровнем света через цифровую шину DALI. Применяется в офисах, торговых залах, медицинских учреждениях, школах и других внутренних помещениях. Не предназначен для наружной установки или влажных сред.

Технические характеристики

• Выходная мощность: 12 Вт
• Выходное напряжение: 9–45 В постоянного тока
• Выходной ток: до 0.25 А (не 0 мА - указано некорректно в спецификации; реальный ток ограничен мощностью и напряжением)
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности: 0.95 - высокий показатель, снижающий нагрузку на сеть
• Стабилизация выходного тока: да - обеспечивает равномерное свечение при колебаниях входного напряжения
• Пульсация светового потока: 0.3% - практически незаметна, исключает усталость глаз
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –20 C до +70 C
• Материал корпуса: термостойкий пластик
• Управление: цифровой протокол DALI (Digital Addressable Lighting Interface)
• Диммирование: поддерживает диммирование через DALI, а также встроена функция диммирования нажимной кнопкой для ручной настройки
• Гальваническая развязка: есть - безопасность при работе с сетью и нагрузкой

Совместимость и монтаж

Блок питания 12Вт 9-45В 0.25А IP20 пластик DALI(R) PFC совместим со всеми светильниками, поддерживающими входное напряжение 9–45 В и потребляемую мощность до 12 Вт. Для подключения используйте два провода на входе (L/N) и два на выходе (+/-). Клеммы рассчитаны на медные жилы сечением до 1.5 мм2. Монтаж возможен внутри корпуса светильника благодаря малым габаритам. Обязательно соблюдайте полярность при подключении нагрузки. Гальваническая развязка требует отдельного заземления только на стороне сети - нагрузка не требует заземления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. Наличие гальванической развязки снижает риск поражения током. Сертификаты соответствия ЕАЭС и RoHS подтверждают экологическую безопасность. Не содержит опасных веществ. Работает в соответствии с международным стандартом IEC/EN 62386-209 для устройств DALI.

Преимущества

• Высокий коэффициент мощности (0.95) - меньше энергии теряется в сети, снижается нагрев проводки
• Низкая пульсация (0.3%) - комфортное зрительное восприятие, подходит для длительного пребывания людей
• Поддержка двух режимов диммирования: цифрового (DALI) и механического (кнопка)
• Компактный размер - удобен для встраивания в тонкие светильники
• Широкий диапазон выходного напряжения (9–45 В) - совместим с большинством современных LED-матриц
• Работает при низких температурах - подходит для холодных хранилищ и неотапливаемых помещений

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не предохраняет от влаги и пыли
• Не применять для нагрузок выше 12 Вт - перегрузка вызывает отключение или повреждение
• Не подключать к цепям с напряжением ниже 220 В - не работает от 110 В или 24 В
• Не использовать с аналоговым диммером - только с DALI-совместимыми контроллерами
• Запрещено вскрытие корпуса - ремонт не предусмотрен, замена только при отказе

Примеры использования

• Встраиваемые точечные светильники в офисном потолке с центральным управлением по DALI
• Линейные светодиодные панели в учебных классах
• Освещение в медицинских кабинетах, где важна стабильность цветопередачи
• Системы освещения в магазинах с программируемыми сценариями (утро/вечер/выкл.)
• Светильники в холодильных камерах - благодаря широкому диапазону температур

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключённых светодиодов - она не должна превышать 12 Вт
• При использовании нескольких блоков питания в одной системе убедитесь, что каждый имеет уникальный адрес в сети DALI
• Для ручного диммирования нажимная кнопка расположена на корпусе - её можно задействовать даже без подключения к DALI-контроллеру
• При установке в металлический корпус светильника избегайте контакта выводов с корпусом - хотя IP20 не требует герметизации, короткое замыкание возможно
• Проверяйте соответствие выходного напряжения драйвера и требуемого напряжения LED-модуля - особенно при замене старых светильников
• Для долгой службы не допускайте перегрева - обеспечьте свободную циркуляцию воздуха вокруг устройства
