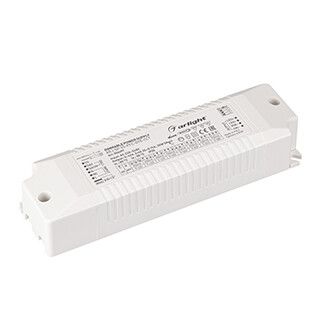

Блок питания ARJ-SP-20-PFC-DT8-ССT (20W, 9-42V, 0.35-0.7А) (Arlight, IP20 Пластик, 5 лет) | 040499 Arlight

Блок питания Arlight ARJ-SP-DIP (артикул 040499) — это диммируемый LED-драйвер с регулировкой тока по протоколу DALI, предназначенный для управления светодиодными светильниками с изменяемой температурой белого света (MIX/CCT). Он обеспечивает стабильную работу при входном напряжении 220–240 В и выдает выходное напряжение от 9 до 42 В при токе до 700 мА.

Назначение и область применения

Этот блок питания используется для питания и точного управления светодиодными светильниками, где требуется плавная регулировка яркости и смена цветовой температуры — например, в офисах, жилых помещениях, торговых залах и медицинских учреждениях. Подходит для систем освещения, управляемых через протокол DALI, включая комбинированные (MIX) светильники с двумя типами светодиодов (теплый и холодный белый). Устройство не предназначено для уличного или влажного использования из-за степени защиты IP20.

Технические характеристики

• Выходная мощность: 20 Вт
• Выходной ток: 0.35–0.7 А (в зависимости от напряжения)
• Выходное напряжение: 9–42 В (диапазон адаптивный, снижается при увеличении тока)
• Входное напряжение: 220–240 В AC
• Стабилизация тока: да — гарантирует постоянный ток при колебаниях нагрузки
• Диммирование: DALI DT8, с возможностью управления кнопкой и потенциометром
• Коэффициент мощности (PF): более 0.95 благодаря встроенному PFC
• Класс защиты: II — двойная изоляция, заземление не требуется
• Габариты: 150 × 43 × 29 мм
• Корпус: пластиковый, негерметичный
• Степень защиты: IP20 — защита от прикосновений пальцами и крупным инструментом, но не от пыли и влаги
• Гарантия: 5 лет

Совместимость и монтаж

Блок питания совместим с любыми LED-светильниками, поддерживающими протокол DALI DT8 и требующими ток до 700 мА при напряжении до 42 В. Для работы необходимо подключение к сети 220–240 В и к шине DALI (двухпроводная линия управления). Монтаж выполняется в закрытом помещении внутри светильника или распределительной коробке. Клеммы для подключения проводов доступны сбоку — удобны для быстрого подключения. Не допускается установка в местах с повышенной влажностью, перегревом или воздействием механических повреждений. Размеры позволяют использовать устройство в компактных светильниках, но проверьте свободное место перед установкой — особенно при использовании внешнего потенциометра.

Безопасность и стандарты

Устройство соответствует требованиям класса защиты II — имеет двойную изоляцию и не требует подключения к заземлению. Применяет гальваническую развязку между сетью и нагрузкой, что исключает риск поражения током при контакте с LED-цепями. Соответствует нормам безопасности для внутренних электроустановок. Не сертифицирован для использования вне помещений или в условиях повышенной запыленности.

Преимущества

• Поддержка полноценного DALI DT8 — позволяет управлять несколькими светильниками в одной цепи, задавать сценарии и сохранять уровни яркости
• Встроенная возможность диммирования кнопкой и потенциометром — удобно для тестирования и ручной настройки без системы управления
• Высокий коэффициент мощности (>0.95) снижает реактивную составляющую нагрузки и улучшает эффективность энергопотребления
• Автоматическая адаптация выходного напряжения под ток — оптимально работает с разными типами LED-матриц
• Длительная гарантия — 5 лет, что указывает на надежность компонентов

Ограничения применения

• Не предназначен для использования во влажных средах (ванная, бассейн, улица) — степень защиты IP20 не защищает от воды и пыли
• Максимальная мощность 20 Вт — не подходит для мощных светильников выше этого значения
• Работает только с активными DALI-устройствами; несовместим с аналоговым диммером (TRIAC) или 0–10 В
• Пластиковый корпус не рассчитан на открытые участки — нужна защита от физического воздействия
• При работе на пределе тока (700 мА) выходное напряжение ограничивается 28 В — важно учитывать при расчете длины и сечения проводов

Примеры использования

• Светодиодные панели с функцией MIX (CCT) в офисах — можно менять цветовую температуру от 2700K до 6500K
• Освещение в спальных комнатах — плавное затемнение вечером через DALI-систему
• Торговые залы с программируемым освещением — сценарии для дня/ночи, рабочего времени/выставки
• Люминесцентные замены с контролем яркости — вместо старых ЭПРА

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключаемых LED-матриц — она не должна превышать 20 Вт
• При использовании потенциометра диммирования убедитесь, что он установлен в легкодоступном месте для ручной настройки
• Для длинных линий DALI используйте экранированный кабель с сечением не менее 0.75 мм²
• При подключении нескольких драйверов в одну сеть DALI — убедитесь, что каждый имеет уникальный адрес
• Не открывайте корпус — устройство не обслуживаемое, ремонт невозможен
• При перегрузке по току (например, 700 мА при 30 В) устройство автоматически снижает выходное напряжение — это нормально, не является отказом
