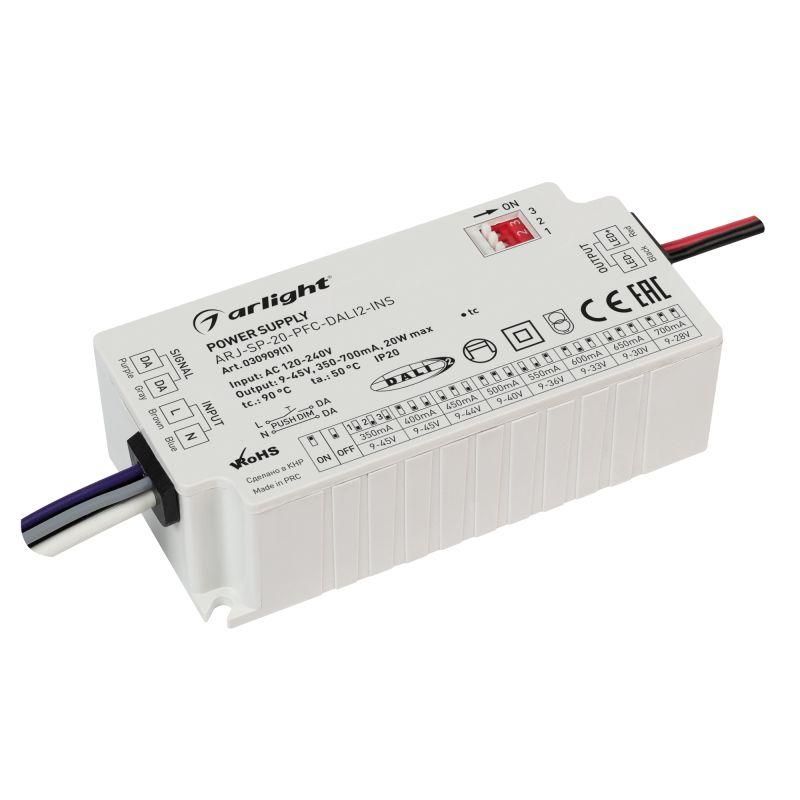

Блок питания ARJ-SP-20-PFC-DALI2-INS (20W, 9-45V, 0.35-0.7A) (Arlight, IP20 Пластик, 5 лет) | 030909(1) Arlight

Блок питания Arlight 030909(1) - это диммируемый LED-драйвер с цифровым управлением по протоколу DALI 2.0, предназначенный для стабильного питания светодиодных светильников с регулированием яркости от 0,1% до 100%. Подходит для профессионального освещения в офисах, торговых залах и промышленных помещениях.

Назначение и область применения

Блок питания Arlight 030909(1) предназначен для работы со светодиодными модулями и светильниками, требующими точного управления уровнем освещённости. Он обеспечивает стабильный выходной ток в широком диапазоне напряжений, что позволяет использовать его с различными типами LED-строк и матриц. Протокол DALI 2.0 делает его совместимым с современными системами умного освещения, где требуется централизованное управление группами светильников. Устройство идеально подходит для установки в распределительных щитах, на потолках или внутри светильников с доступом к проводке, но без необходимости герметизации.

Технические характеристики

• Выходная мощность: 20 Вт
• Выходной ток: 0,35–0,7 А (выбирается DIP-переключателем)
• Выходное напряжение: 9–45 В (зависит от установленного тока)
• Входное напряжение: 120–240 В AC
• Стабилизация выходного тока: да - гарантирует равномерную яркость при колебаниях сети
• Диммирование: цифровое, по протоколу DALI 2.0 (диапазон 0,1–100%)
• Дополнительное диммирование: через встроенный потенциометр и нажимную кнопку (для ручной настройки без DALI)
• Коэффициент мощности (PFC): более 0,94 - снижает нагрузку на сеть
• Пульсация светового потока: 0,3% - минимальная мерцание, соответствует требованиям к комфорту зрения
• Корпус: пластиковый, негерметичный
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным мусором, но не от воды и пыли
• Габариты: 88 × 43 × 27 мм
• Класс защиты: II - двойная изоляция, заземление не требуется
• Работа: статическая - постоянный режим, без импульсного переключения
• Гарантия: 5 лет

Совместимость и монтаж

Блок питания Arlight 030909(1) совместим с любыми LED-устройствами, работающими в диапазоне 9–45 В и потребляющими до 20 Вт. Для правильной работы необходимо:

• Установить нужный выходной ток с помощью DIP-переключателя перед подключением - он определяет, при каком напряжении будет работать устройство (например, 0,5 А = 9–40 В)
• Подключить вход к однофазной сети 120–240 В - фаза и ноль, полярность не важна
• Подключить выход к светодиодному модулю соблюдая полярность (+ / –)
• Для DALI-управления используйте двухпроводную шину DALI (не путать с питанием!) - она подключается к специальному разъёму
• Монтаж допускается в закрытых корпусах светильников, на стене или в распределительном щите - важно обеспечить свободный доступ к воздуху для охлаждения

Безопасность и стандарты

Блок питания Arlight 030909(1) выполнен по классу защиты II - имеет двойную изоляцию и не требует подключения к заземлению. Соответствует европейским нормам безопасности для оборудования класса II. Отсутствие сертификата IP20 означает, что устройство нельзя устанавливать во влажных средах, на улице или там, где возможен контакт с водой. Класс защиты и отсутствие открытых токоведущих частей обеспечивают безопасность при обслуживании.

Преимущества

• Широкий диапазон выходного тока - один блок заменяет несколько моделей
• Встроенное диммирование по DALI 2.0 - совместимость с большинством систем умного дома и коммерческого освещения
• Два способа диммирования: цифровой (DALI) + аналоговый (кнопка и потенциометр) - удобно для тестирования и ручной настройки
• PFC >0,94 - экономия электроэнергии и снижение нагрузки на сеть
• Низкая пульсация (0,3%) - комфортное зрение, подходит для длительного пребывания людей
• Длительная гарантия - 5 лет указывает на надёжность компонентов

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в производственных зонах с брызгами воды - IP20 недостаточен
• Не подходит для питания нестабильных или несовместимых LED-матриц с выходным напряжением выше 45 В
• Не работает с аналоговым диммированием (0–10 В, TRIAC) - только DALI и встроенные кнопки
• Запрещено открывать корпус - внутренние элементы не сервисные, ремонт невозможен
• Не рекомендуется монтировать в плотно закрытые металлические корпуса без вентиляции - риск перегрева при работе на пределе мощности

Примеры использования

• Освещение офисных помещений с центральным управлением через DALI-шлюз
• Светильники в торговых залах, где требуется изменение яркости в зависимости от времени суток
• Промышленные светильники на сборочных линиях с программируемым графиком работы
• Архитектурное освещение интерьеров с поддержкой сценариев («рабочий день», «обед», «вечер»)
• Системы аварийного освещения, где используется DALI для диагностики состояния каждого драйвера

Практические советы

• Перед первым запуском проверьте положение DIP-переключателя - неверный ток может вызвать перегрузку LED-матрицы или недостаточную яркость
• При использовании DALI-системы убедитесь, что адрес устройства задан правильно - все драйверы должны иметь уникальный номер
• Для тестирования без DALI используйте кнопку и потенциометр - они позволяют быстро настроить уровень яркости при монтаже
• Не перегружайте устройство - даже при 20 Вт максимум, лучше оставлять 10–15% запаса по мощности для долгой службы
• При установке в светильник оставьте минимум 10 мм свободного пространства вокруг корпуса - это снижает температуру и продлевает жизнь
• При замене старого драйвера - сравните выходной ток нового (ArLight 030909(1)) с оригиналом - не меняйте его случайно
