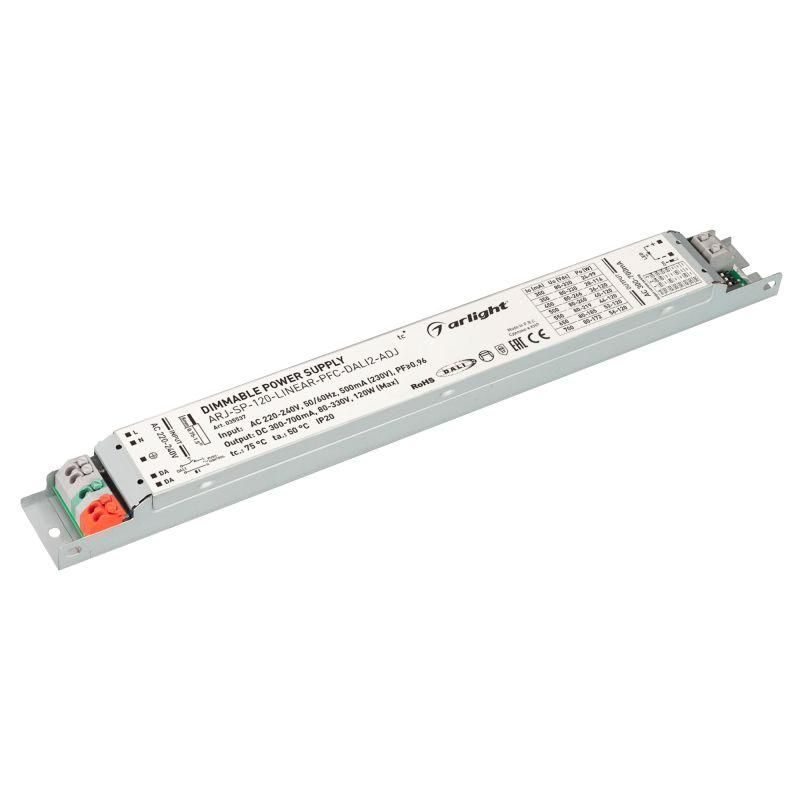

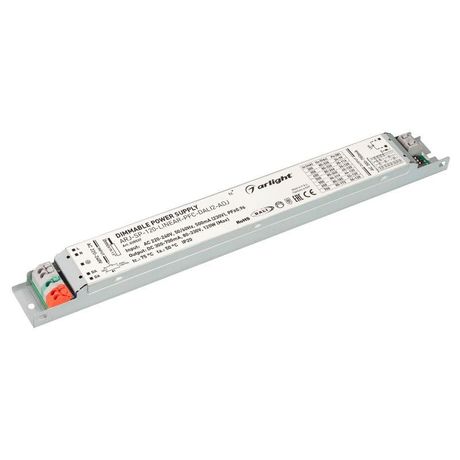

Блок питания ARJ-SP-120-LINEAR-PFC-DALI2-ADJ (120W, 80-330V, 0.3-0.7A) (Arlight, IP20 Металл, 5 лет) | 035537 Arlight

Блок питания Arlight 035537 - это диммируемый источник тока с цифровым управлением DALI, предназначенный для питания групп светодиодных светильников на напряжении 80–330 В. Металлический корпус, коэффициент мощности 0.96 и широкий диапазон выходных токов делают его надёжным решением для коммерческого освещения.

Назначение и область применения

Блок питания Arlight 035537 используется для управления яркостью и питанием массивов светодиодов в системах с цифровым протоколом DALI. Подходит для установки в офисах, торговых центрах, складах и других помещениях, где требуется точное регулирование уровня освещённости. Обеспечивает питание нескольких светильников от одного устройства, что упрощает проектирование и снижает количество точек подключения.

Технические характеристики

• Выходная мощность: 120 Вт
• Входное напряжение: 220–240 В AC
• Выходное напряжение: 80–330 В DC
• Выходной ток: 0.3–0.7 А (доступны 7 фиксированных режимов работы)
• Тип тока: постоянный (DC)
• Управление: цифровой интерфейс DALI 2.0 (регулировка яркости, адресация, диагностика)
• Коэффициент мощности: 0.96 (PFC активный)
• Пульсация светового потока: ≤0.3%
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Класс защиты: I (заземление обязательно)
• Рабочая температура: от –25 C до +50 C
• Корпус: металлический, статическое исполнение
• Габариты: 284 × 30 × 20 мм
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Блок питания Arlight 035537 совместим со всеми светильниками, поддерживающими входное напряжение 80–330 В и требующие ток 300–700 мА. Для подключения необходимо использовать двухпроводную сеть переменного тока 220–240 В и отдельную шину DALI (двухпроводная, не поляризована). Корпус имеет клеммы для подвода L/N и выхода +/-, а также контакты для DALI. Установка возможна внутри светильника, в распределительном щите или на DIN-рейке (при наличии крепления). Заземление корпуса обязательно из-за класса защиты I.

Безопасность и стандарты

Оборудование соответствует требованиям безопасности для устройств класса I. Отсутствие гальванической развязки между сетью и нагрузкой требует соблюдения правил заземления и исключает использование в местах с повышенной влажностью. IP20 не допускает эксплуатацию в условиях попадания воды, пыли или влаги. Применяются внутренние защиты от перегрузки, перегрева и КЗ.

Преимущества

• Высокий коэффициент мощности (0.96) снижает реактивную составляющую нагрузки и уменьшает потери в проводах
• Низкая пульсация (0.3%) обеспечивает комфортное зрительное восприятие без мерцания
• Широкий диапазон выходных параметров позволяет заменить несколько моделей одной единицей
• DALI 2.0 поддерживает интеллектуальное управление: групповое управление, сценарии, сбор диагностических данных
• Металлический корпус эффективно рассеивает тепло, продлевая срок службы

Ограничения применения

• Не предназначен для использования во влажных средах (IP20 - только сухие помещения)
• Отсутствует гальваническая развязка - запрещено применение в медицинских учреждениях, бассейнах, банях
• Требуется обязательное заземление; нельзя подключать через удлинители без заземляющего контакта
• Не работает с аналоговым диммированием (0–10 В, TRIAC); только с DALI
• Максимальная мощность 120 Вт - не подходит для светодиодных лент или маломощных точечных светильников

Примеры использования

• Освещение длинного коридора с 10 LED-светильниками по 12 Вт каждый (120 Вт суммарно)
• Система подсветки в торговом зале с 6 линейными светильниками по 20 Вт
• Профессиональное освещение на складе с контролируемой яркостью по времени суток
• Интеграция в системы «умного дома» или BMS с использованием DALI-контроллеров

Практические советы

• Перед монтажом проверьте, чтобы суммарная мощность всех подключаемых светильников не превышала 120 Вт
• Выбирайте выходной ток в соответствии с характеристиками ваших светодиодных модулей - используйте таблицу из документации производителя
• При установке в закрытом корпусе светильника убедитесь, что есть свободное пространство для естественного охлаждения
• Для долгой работы не рекомендуется постоянно работать на максимальной мощности - лучше оставлять 10–15% запаса
• При подключении DALI используйте двужильный кабель с минимальным сечением 0.75 мм2, не превышайте длину сети 300 метров
• Проверяйте polarity (+/-) на выходе - неверное подключение повредит светодиоды
