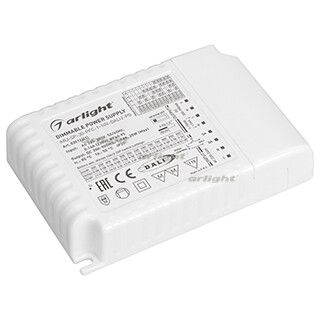

Блок питания ARJ-SP-30-PFC-1-10V-DALI2-PD (30W, 300-900mA) (Arlight, IP20 Пластик, 5 лет) | 025122(1) Arlight

Блок питания Arlight 025122(1) - это диммируемый LED-драйвер на 30 Вт с управлением по протоколу DALI 2.0 и встроенным коэффициентом мощности PFC 0.95. Подходит для стационарных светодиодных светильников в помещениях с контролируемой средой, где важна точная регулировка яркости и надежная работа.

Назначение и область применения

Блок питания Arlight 025122(1) предназначен для питания светодиодных модулей и светильников с требованием к плавному изменению яркости. Он работает в системах умного освещения, где используется цифровое управление по протоколу DALI 2.0, а также аналоговое диммирование 1–10 В. Применяется в офисах, торговых залах, учебных заведениях, медицинских учреждениях и других закрытых помещениях, где нет воздействия воды, пыли или механических повреждений.

Технические характеристики

• Выходная мощность: 30 Вт
• Выходной ток: 300–900 мА (ступенчато настраивается в зависимости от нагрузки)
• Выходное напряжение: 9–58 В (зависит от установленного тока; подробнее в таблице ниже)
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности (PFC): 0.95 - снижает реактивную составляющую нагрузки, улучшает эффективность сети
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги
• Пульсация светового потока: 0.3 % - очень низкий уровень мерцания, соответствует требованиям к комфорту зрения
• Диапазон рабочих температур: от –25 C до +50 C
• Гарантия: 60 месяцев (5 лет)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Материал корпуса: термостойкий пластик
• Габариты: 103 × 67 × 22 мм

Значения выходного напряжения зависят от выбранного тока:

• 300–500 мА: 9–58 В
• 550 мА: 9–55 В
• 600 мА: 9–50 В
• 650 мА: 9–46 В
• 700 мА: 9–42 В
• 750 мА: 9–40 В
• 800 мА: 9–38 В
• 850 мА: 9–35 В
• 900 мА: 9–34 В

Совместимость и монтаж

Блок питания Arlight 025122(1) совместим со всеми светодиодными нагрузками, соответствующими заданному диапазону тока и напряжения. Для подключения используйте клеммы L/N (вход) и +/- (выход). Кабели должны иметь достаточное сечение - рекомендуется минимум 0.75 мм2 для входа и 1.0 мм2 для выхода при максимальном токе. Монтаж возможен внутри светильника, в распределительной коробке или на DIN-рейке (не имеет крепления, требует фиксации дополнительно). Учитывайте габариты: устройство компактное, но не предназначено для установки в герметичные или сильно нагреваемые объемы.

Управление и диммирование

Диммирование реализовано двумя способами:

• DALI 2.0 - цифровая двухпроводная шина, позволяет управлять группами светильников, сохранять сценарии, получать обратную связь
• 1–10 В - аналоговый сигнал через отдельные провода, подключается к внешнему диммеру

Встроенная кнопка на корпусе позволяет вручную менять яркость в пределах 2–100% без внешнего контроллера - удобно для тестирования и обслуживания. Также предусмотрен встроенный потенциометр для ручной настройки базовой яркости при первом запуске.

Безопасность и стандарты

Устройство соответствует классу защиты II - не требует заземления благодаря двойной изоляции. Гальваническая развязка между входом и выходом обеспечивает безопасность при работе с металлическими корпусами светильников. Соответствует нормам EN 61347-1 и EN 61347-2-13 для LED-драйверов. Пульсация менее 0.5% делает его подходящим для помещений с длительным пребыванием людей.

Преимущества

• Высокий коэффициент мощности (0.95) снижает нагрузку на электросеть и исключает штрафы за реактивную энергию
• Широкий диапазон выходного тока - один драйвер заменяет несколько моделей
• Встроенные функции диммирования (DALI + 1–10 В + кнопка) обеспечивают гибкость внедрения
• Низкая пульсация - комфорт для глаз, особенно в местах долгой работы
• Длительная гарантия - 5 лет, что указывает на качественную сборку и компоненты

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не допускает контакта с водой или пылью
• Не подходит для мобильных или переносных устройств - статическое исполнение, жестко закрепленный монтаж
• Не рассчитан на работу при температурах ниже –25 C или выше +50 C - возможен отказ или снижение срока службы
• Не поддерживает PWM-диммирование, только DALI и 1–10 В
• Требуется выделенное место для теплоотвода - не устанавливать в плотно закрытых корпусах без вентиляции

Примеры использования

• Освещение офисных кабинетов с центральным управлением по DALI
• Световые панели в торговых центрах с программированием режимов дня
• Линейные светильники в школах и больницах, где важно отсутствие мерцания
• Подсветка витрин и выставочных стендов с ручной настройкой яркости

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключенных светодиодов - она не должна превышать 30 Вт
• При использовании DALI убедитесь, что шина правильно спроектирована: максимум 64 устройства, длина кабеля до 300 м
• Настройка потенциометра выполняется при отключенном питании - вращайте до нужного уровня яркости, затем включите
• Не перегружайте выход - даже при 900 мА выходное напряжение падает до 34 В, следите за совпадением характеристик LED-матрицы
• Для сложных систем используйте специализированное ПО для DALI - встроенной кнопки недостаточно для полноценного управления
• При замене старого драйвера - сравнивайте не только мощность, но и диапазон тока и напряжения, чтобы не повредить LEDs
