Блок питания ARJ-SP-50-PFC-1-10V-DALI2-PD (50W, 700-1400mA) (Arlight, IP20 Пластик, 5 лет) | 025124(1) Arlight

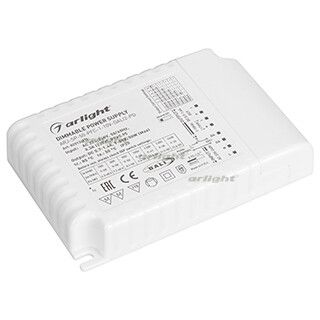

Блок питания Arlight 025124(1) - это диммируемый LED-драйвер на 50 Вт с управлением по протоколу DALI 2.0 и встроенным коэффициентом мощности 0.95. Подходит для стационарных светодиодных светильников в помещениях с контролируемой средой, где важна точная регулировка яркости и надежная работа в течение длительного времени.

Назначение и область применения

Блок питания Arlight 025124(1) предназначен для питания светодиодных модулей и светильников с требованием к регулированию яркости. Он работает как источник стабилизированного тока, а не напряжения - это важно для обеспечения равномерного и долговечного свечения LEDs. Применяется в офисах, торговых залах, учебных заведениях, медицинских учреждениях и других закрытых помещениях, где установлены системы умного освещения.

Технические характеристики

• Выходная мощность: 50 Вт
• Выходной ток: 0.7–1.4 А (регулируется автоматически в зависимости от нагрузки)
• Выходное напряжение: 9–58 В (зависит от тока - см. таблицу ниже)
• Входное напряжение: 220–240 В AC
• Коэффициент мощности (PFC): 0.95 - снижает реактивную составляющую нагрузки, улучшает эффективность сети
• Управление: DALI 2.0 (диапазон 2–100%), 1–10 В (диапазон 2–100%)
• Пульсация светового потока: ≤0.3% - минимальная мерцание, безопасно для глаз
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 C до +50 C
• Габариты: 123 × 79 × 24 мм
• Гарантия: 5 лет (60 месяцев)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип исполнения: статический - не имеет механических движущихся частей

Зависимость выходного напряжения от тока:

• 700–800 мА: 9–58 В
• 900 мА: 9–56 В
• 1050 мА: 9–48 В
• 1200 мА: 9–41 В
• 1300 мА: 9–38 В
• 1400 мА: 9–36 В

Совместимость и монтаж

Блок питания Arlight 025124(1) совместим со всеми светодиодными нагрузками, соответствующими заданному диапазону тока и напряжения. Для работы с системой DALI необходим контроллер, поддерживающий протокол DALI 2.0. Также доступен аналоговый вход 1–10 В для простых решений без цифрового контроля.

Монтаж выполняется внутри светильника или распределительной коробки. Корпус фиксируется на DIN-рейке или с помощью крепёжных отверстий (не предусмотрены в комплекте - крепёж необходимо приобрести отдельно). Учитывайте свободное пространство вокруг устройства - для теплоотвода рекомендуется минимум 10 мм с каждой стороны. Кабели подключаются к клеммникам: L/N - вход, OUT+ / OUT− - выход к LED-матрице. Провода должны иметь сечение не менее 0.75 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61347-1 и EN 61347-2-13 для источников питания светодиодов. Класс защиты II исключает необходимость подключения к заземлению. Защита от перегрузки, перегрева и короткого замыкания реализована внутренними цепями - устройство автоматически восстанавливается после нормализации условий.

Преимущества

• Высокий коэффициент мощности (0.95) снижает потребление реактивной энергии и уменьшает нагрузку на электросеть
• Встроенная возможность диммирования через два интерфейса: DALI 2.0 и 1–10 В - гибкость интеграции
• Низкая пульсация (≤0.3%) - комфортное зрительное восприятие, соответствие нормам для рабочих помещений
• Широкий диапазон выходного напряжения позволяет использовать один драйвер с различными типами LED-строк
• Длительная гарантия - 5 лет, что указывает на качество компонентов и надёжность сборки
• Встроенный потенциометр и кнопка позволяют провести первоначальную настройку яркости без внешнего оборудования

Ограничения применения

• Не предназначен для открытых или влажных помещений - степень защиты IP20 не допускает контакта с водой или пылью
• Не подходит для установки вне светильника без дополнительной защиты (например, в коробках с плохой вентиляцией)
• Максимальная мощность 50 Вт - нельзя запитывать несколько светильников суммарной мощностью выше этого значения
• Требуется стабильное сетевое напряжение 220–240 В; несовместим с 110 В или переменным напряжением вне указанного диапазона
• Не используется для RGB-светильников - выдаёт только постоянный ток одного цвета

Примеры использования

• Потолочные светодиодные панели в офисах с системой умного освещения
• Линейные светильники в торговых залах, управляемые через DALI-центр
• Подсветка витрин и выставочных стендов с возможностью изменения яркости по расписанию
• Освещение в школах и больницах, где важна плавная регулировка и отсутствие мерцания

Практические советы

• Перед монтажом проверьте, чтобы суммарная мощность всех подключаемых LED-модулей не превышала 50 Вт
• При использовании DALI - используйте экранированный кабель для сигнальных линий, чтобы избежать помех
• Настройка яркости через встроенные кнопку и потенциометр - только для начальной калибровки. После подключения к DALI эти элементы становятся второстепенными
• Не устанавливайте блок питания рядом с нагревательными элементами - даже при заявленном диапазоне до +50 C перегрев сокращает срок службы
• Для удобства обслуживания выбирайте места с доступом к клеммам - корпус не съёмный, ремонт невозможен
