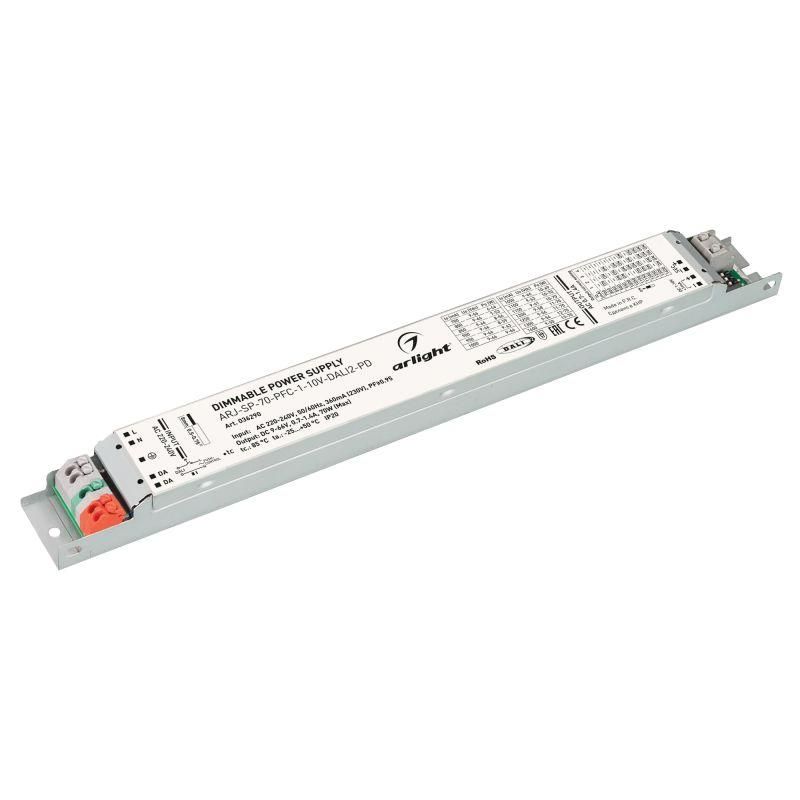

Блок питания ARJ-SP-70-PFC-1-10V-DALI2-PD (70W, 9-66V, 0.7-1.4A) (Arlight, IP20 Металл, 5 лет) | 036290 Arlight

Блок питание Arlight 036290 — это диммируемый LED-драйвер с управлением по протоколу DALI 2.0 и аналоговым сигналом 1-10 В, предназначенный для стабилизированного питания светодиодных светильников с широким диапазоном выходного напряжения. Подходит для коммерческого и промышленного освещения, где требуется точная регулировка яркости и надежная работа в условиях колебаний сети.

Назначение и область применения

Блок питания Arlight 036290 предназначен для питания светодиодных модулей и светильников с последовательным соединением диодов. Он обеспечивает стабильный ток в диапазоне 0,7–1,4 А при изменяющемся напряжении от 9 до 66 В, что позволяет использовать его с различными типами LED-строк и матриц. Протокол DALI 2.0 позволяет управлять группой светильников через центральную систему автоматизации — например, в офисах, торговых залах, складах, производственных помещениях. Также поддерживаются системы с аналоговым диммированием 1-10 В. Устройство не требует внешнего контроллера — все функции реализованы внутри.

Технические характеристики

• Выходная мощность: 70 Вт
• Выходной ток: 0,7–1,4 А (с переключаемыми уровнями: 700, 800, 850, 900, 950, 1000, 1050, 1100, 1150, 1200, 1250, 1300, 1400 мА)
• Выходное напряжение: 9–66 В (зависит от установленного тока)
• Входное напряжение: 220–240 В AC
• Коэффициент мощности (PFC): 0,95 — снижает реактивную нагрузку на сеть
• Управление: DALI 2.0 (0–100%), 1-10 В (2–100%)
• Пульсация светового потока: ≤2 % — минимальные мерцания, безопасно для глаз
• Степень защиты: IP20 — защищён от прикосновений и крупных частиц, не герметичен
• Класс защиты: I — требует подключения к заземлению
• Рабочий температурный диапазон: от –25 °C до +50 °C
• Габариты: 284 × 30 × 21 мм
• Гарантия: 5 лет (60 месяцев)
• Тип исполнения: статический — не имеет движущихся частей
• Встроенное диммирование: потенциометр и нажимная кнопка для ручной настройки яркости

Совместимость и монтаж

Блок питания Arlight 036290 совместим с любыми светодиодными нагрузками, соответствующими его выходному диапазону напряжения и тока. Для подключения используйте провода сечением не менее 1,5 мм². Клеммы рассчитаны на жесткие и многожильные провода. Монтаж осуществляется на DIN-рейку или с помощью кронштейнов (не входят в комплект). Обязательно соблюдайте полярность на выходе (+/-). Корпус выполнен из металла и пластика — не допускается установка в местах с повышенной влажностью, пылью или риском механических повреждений. Заземление обязательно! Отсутствие заземления делает устройство опасным при работе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61347-1 и EN 61347-2-13 для источников питания светодиодов. Имеет класс защиты I — обязательное заземление. Защита от перегрузки, перегрева и короткого замыкания встроена. Пульсация ниже 2% соответствует рекомендациям IEEE 1789 для комфортного освещения. Гальваническая развязка между входом и выходом исключает передачу помех и повышает безопасность при обслуживании.

Преимущества

• Высокий коэффициент мощности (0,95) снижает потребление реактивной энергии и уменьшает нагрузку на электросеть
• Встроенные механизмы ручного диммирования (потенциометр + кнопка) позволяют настраивать яркость без внешних контроллеров
• Широкий диапазон выходного напряжения (9–66 В) — один блок подходит для множества типов LED-светильников
• Низкая пульсация (<2%) — идеально для помещений с длительным пребыванием людей
• Долгий срок службы и гарантия 5 лет — подтверждает надежность компонентов
• Поддержка DALI 2.0 — возможность интеграции в современные системы умного освещения

Ограничения применения

• Не подходит для открытых площадок, улиц, ванных комнат, подвалов — степень защиты IP20 не предохраняет от воды и пыли
• Запрещено использование в средах с температурой выше +50 °C или ниже –25 °C
• Не работает с переменным током на выходе — только постоянный ток (DC)
• Требует заземления; применение без него недопустимо
• Не совместим с диммерами на основе TRIAC или фазового управления — только DALI и 1-10 В
• Максимальная длина кабеля от драйвера до светильника — не более 10 метров для сохранения качества сигнала DALI

Примеры использования

• Освещение офисных переговорных с централизованным управлением через DALI
• Световые панели в торговых залах с возможностью изменения яркости по расписанию
• Производственные участки с необходимостью точной настройки уровня освещенности
• Системы аварийного освещения, когда требуется плавное выключение
• Светильники с длинными LED-полосами (до 66 В) — например, подвесные потолочные решётки

Практические советы

• Перед первым запуском проверьте, какой ток выбран на драйвере — он задается перемычками или DIP-переключателями (смотрите инструкцию); неверный ток может вызвать перегрев или недостаточную яркость
• При использовании DALI — убедитесь, что на шине не более 64 устройств и используется экранированный кабель с сопротивлением не более 100 Ом
• Для ручного диммирования используйте кнопку только после отключения питания — чтобы избежать скачков тока
• При монтаже оставляйте минимум 2 см свободного пространства вокруг корпуса для теплоотвода
• Если светильник не реагирует на команды DALI — проверьте адресацию устройства и целостность шины
• Не закрывайте блок питания декоративными панелями — это нарушает естественную вентиляцию
