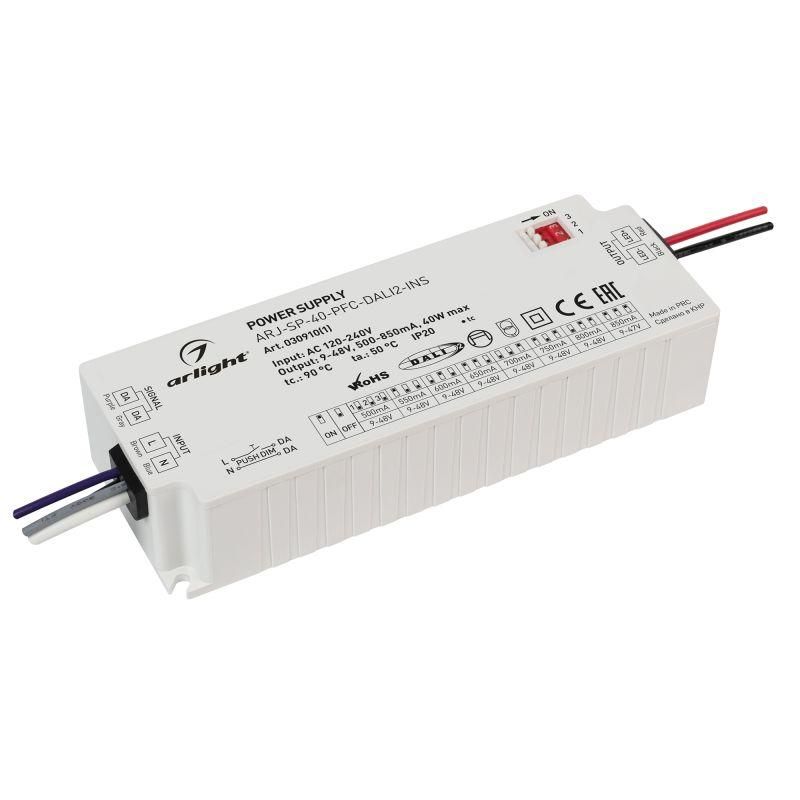

Блок питания ARJ-SP-40-PFC-DALI2-INS (40W, 9-48V, 0.5-0.85A) (Arlight, IP20 Пластик, 5 лет) | 030910(1) Arlight

Блок питания Arlight 030910(1) - это диммируемый LED-драйвер с цифровым управлением по протоколу DALI 2.0, предназначенный для стабильного питания светодиодных светильников с регулированием яркости. Подходит для профессионального освещения в офисах, торговых зонах и промышленных помещениях.

Назначение и область применения

Блок питания Arlight 030910(1) предназначен для работы со светодиодными модулями и светильниками, требующими точного управления уровнем освещённости. Он обеспечивает стабильный выходной ток в широком диапазоне напряжений - от 9 до 48 В, что позволяет использовать его с различными типами LED-строк, матриц и модулей. Протокол DALI 2.0 делает его совместимым с современными системами умного освещения, где требуется централизованное управление группами светильников через контроллеры. Устройство идеально подходит для установки в распределительных щитах, на потолках или внутри светильников с доступом к воздуху.

Технические характеристики

• Мощность: 40 Вт
• Входное напряжение: 120–240 В переменного тока
• Выходное напряжение: 9–48 В постоянного тока
• Выходной ток: 0,5–0,85 А (регулируемые значения: 500, 550, 600, 650, 700, 750, 800 мА; 850 мА при напряжении до 47 В)
• Диммирование: цифровое, по протоколу DALI 2.0 (диапазон 0,1–100%)
• Стабилизация выходного тока: да - гарантирует равномерную яркость при колебаниях нагрузки
• Коэффициент мощности (PFC): более 0,97 - снижает потребление реактивной энергии
• Пульсация светового потока: 0,3 % - минимальный уровень мерцания, соответствует требованиям к комфорту зрения
• Корпус: пластиковый, негерметичный, класс защиты II (двойная изоляция)
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от пыли и воды
• Габариты: 122 × 44 × 27 мм
• Работа с потенциометром: да - возможность ручной настройки тока перед установкой
• Диммирование кнопкой: да - быстрая проверка работоспособности без внешнего контроллера
• Гарантия: 3 года

Совместимость и монтаж

Блок питания Arlight 030910(1) совместим с любыми LED-устройствами, работающими в диапазоне 9–48 В и потребляющими до 40 Вт. Для подключения необходимо соблюдать полярность: + и – на выходе должны точно соответствовать входу светильника. Кабели рекомендуется фиксировать с помощью зажимов, чтобы исключить перегибы. Монтаж допускается в закрытых светильниках, на стене или в распределительном щите - главное, чтобы температура окружающей среды не превышала +40 C. Обязательно оставьте свободное пространство вокруг корпуса для естественного теплоотвода. Подключение к сети DALI выполняется двухпроводной линией (A/B), без учёта полярности. Перед первым запуском используйте потенциометр для выставления нужного тока - он расположен под крышкой корпуса.

Безопасность и стандарты

Устройство выполнено по классу защиты II - двойная изоляция, поэтому заземление не требуется. Соответствует европейским нормам безопасности EN 61347-1 и EN 61347-2-13 для источников питания светодиодов. Отсутствие сертификата IP20 означает, что устройство нельзя устанавливать во влажных местах, на улице или в условиях повышенной запылённости. Гальваническая развязка между входом и выходом предотвращает поражение током при повреждении изоляции.

Преимущества

• Поддержка стандарта DALI 2.0 - надёжная связь с системами автоматизации, совместимость с большинством контроллеров
• Встроенная регулировка тока потенциометром - можно настроить под конкретный светильник без замены оборудования
• Низкий коэффициент пульсаций (0,3 %) - комфортное освещение без усталости глаз
• Высокий PFC (>0,97) - экономия электроэнергии и снижение нагрузки на сеть
• Функция диммирования кнопкой - удобно тестировать работу устройства без подключения системы управления
• Длинный срок гарантии - 3 года, что говорит о качественной сборке и компонентах

Ограничения применения

• Не применяется в условиях влажности, пыли, на улице - IP20 не обеспечивает защиту от жидкостей и частиц
• Не подходит для параллельного подключения нескольких светильников, если суммарная мощность превышает 40 Вт
• Не работает с аналоговым диммером (TRIAC, 0–10 В) - только с цифровым DALI
• Запрещена установка в герметичных корпусах без вентиляции - возможен перегрев и срабатывание защиты
• Не рассчитан на длительную работу при температуре выше +40 C

Примеры использования

• Освещение офисных помещений с центральным управлением через DALI-шлюз
• Системы подсветки в торговом зале - изменение яркости по времени суток
• Промышленные участки с необходимостью программируемого режима освещения
• Световые панели и линейные светильники с набором светодиодов на 9–48 В
• Реставрационные объекты, где важна точная настройка уровня света

Практические советы

• Перед монтажом всегда проверяйте выходной ток с помощью потенциометра - неверная настройка может снизить срок службы LEDs
• При использовании длинных проводов между драйвером и светильником увеличивайте сечение жил - потеря напряжения влияет на яркость
• Не забудьте подключить линию DALI (A/B) после завершения всех силовых подключений - это предотвратит помехи
• Если система не реагирует на команды DALI - проверьте адресацию каждого устройства и наличие терминатора на конце шины
• При замене старого драйвера - убедитесь, что новый имеет такой же или больший диапазон выходного тока, чем предыдущий
• Для профилактики - один раз в год проверяйте контакты на окисление, особенно в местах подключения к сети
