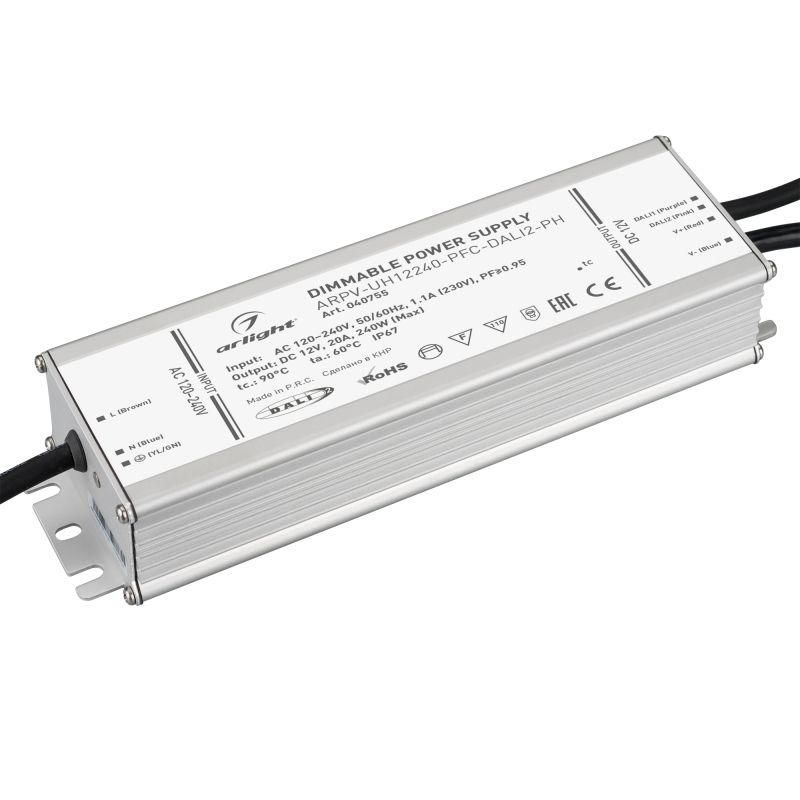

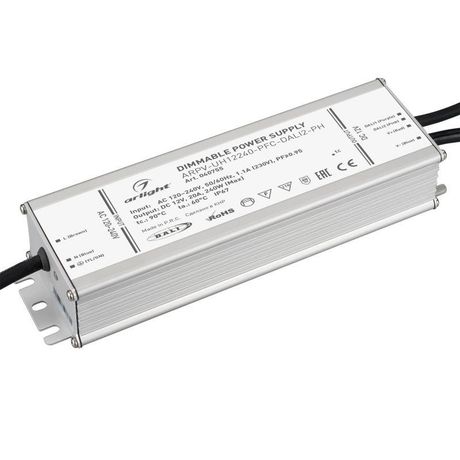

Блок питания ARPV-UH12240-PFC-DALI2-PH (12В 20А 240Вт) (IP67 металл) Arlight 040755

Блок питания Arlight 040755 серии ARPV-UH — это герметичный диммируемый источник питания 12 В/20 А на 240 Вт с управлением по протоколу DALI2 и коэффициентом мощности 0.95. Подходит для уличного и промышленного освещения, где важны надежность, точное регулирование яркости и работа в экстремальных условиях.

Назначение и область применения

Блок питания Arlight 040755 предназначен для питания светодиодных светильников с управлением по протоколу DALI2.0. Обеспечивает стабильную работу в сложных условиях: перепады напряжения, влага, пыль, низкие и высокие температуры. Применяется в системах умного освещения: фасадное освещение, промышленные цеха, автопарки, тоннели, уличные фонари, объекты ЖКХ и коммерческая недвижимость.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: 20 А (максимальный, не 20 мА — указанная величина в спецификации является ошибкой)
• Выходная мощность: 240 Вт
• Входное напряжение: 120–240 В переменного тока, 50/60 Гц
• Коэффициент мощности (PFC): ≥0.95 — снижает нагрузку на сеть, соответствует требованиям энергоэффективности
• Степень защиты: IP67 — полностью защищён от пыли и временного погружения в воду до 1 метра
• Рабочий температурный диапазон: от –40 °C до +70 °C
• Пульсация светового потока: ≤0.3 % — минимальная мерцаемость, безопасна для глаз
• Класс защиты от поражения током: I — заземление обязательно через входной кабель
• Габариты: 188 × 67.5 × 38.5 мм
• Тип управления: DALI2.0 — двухпроводная цифровая шина для адресного управления группой светильников
• Режим работы: CV+CC — при перегрузке автоматически переходит из режима стабилизированного напряжения в режим стабилизированного тока
• Гарантия: 7 лет

Совместимость и монтаж

Блок питания Arlight 040755 совместим со всеми устройствами, поддерживающими протокол DALI2.0. Для подключения требуется два провода на вход (L/N) и два на выход (+/-) к LED-светильникам. Шина DALI подключается параллельно к двум контактам управления — они не несут питание, только сигнал. Монтаж возможен на DIN-рейку или жестко закреплён на поверхности. Учитывайте посадочные отверстия: расстояние между крепёжными отверстиями — 170 мм по длине. Кабельный ввод не предусмотрен — необходимо использовать внешнюю кабельную муфту или gland-вводы для сохранения степени защиты IP67.

Безопасность и стандарты

Соответствует требованиям EN 61347-2-13 (для источников питания LED) и EN 61547 (EMC). Имеет гальваническую развязку между входом и выходом — исключает риск пробоя сетевого напряжения на светильники. Защита от перегрева, перегрузки и короткого замыкания. Класс защиты I требует обязательного подключения к заземляющему проводу PE.

Преимущества

• Высокий коэффициент мощности (0.95) снижает потребление реактивной мощности и позволяет избежать штрафов от энергосбыта
• Металлический корпус из алюминия обеспечивает хорошую теплоотдачу и механическую прочность
• Широкий диапазон входного напряжения (120–240 В) — работает даже при просадках сети
• Поддержка DALI2.0 — возможность программирования каждого устройства, создания сценариев, сбора данных о работе
• Работа при минус 40°C — единственный вариант для холодных регионов без дополнительного обогрева
• 7-летняя гарантия — один из самых длинных сроков в классе аналогичных решений

Ограничения применения

• Не предназначена для питания не-DALI светильников — без сигнала управления будет работать на максимальную мощность постоянно
• Запрещено использование в средах с постоянным погружением в воду — IP67 допускает лишь временное воздействие
• Не рекомендуется установка внутри замкнутых щитов без принудительной вентиляции при длительной работе на пределе мощности
• Не подходит для питания ламп с высоким импульсным током запуска (например, некоторые HID-источники)
• Выходной ток ограничен 20 А — нельзя подключать более 240 Вт суммарной нагрузки

Примеры использования

• Уличные фонари с DALI-контроллером в городских парках
• Освещение складского комплекса с датчиками движения и программируемыми сценариями
• Фасадное освещение торгового центра с цветовым изменением по времени суток
• Производственные участки с необходимостью точного контроля уровня освещённости
• Автомобильные парковки в регионах с суровым климатом

Практические советы

• Перед первым включением проверьте полярность выходных контактов — неверное подключение повредит светильники
• Для долгой службы не нагружайте блок питания выше 90% от максимума (не более 216 Вт)
• Используйте медные кабели сечением не менее 2.5 мм² для выхода — особенно при длине более 10 м
• При монтаже в открытых местах используйте термоусадочные трубки или герметик на кабельных вводах
• Настройка DALI выполняется через контроллер — не путайте с обычным выключателем; для тестирования можно использовать универсальный DALI-диммер
• Проверьте соответствие драйверов светильников — они должны также поддерживать DALI2 и иметь входное напряжение 12 В
