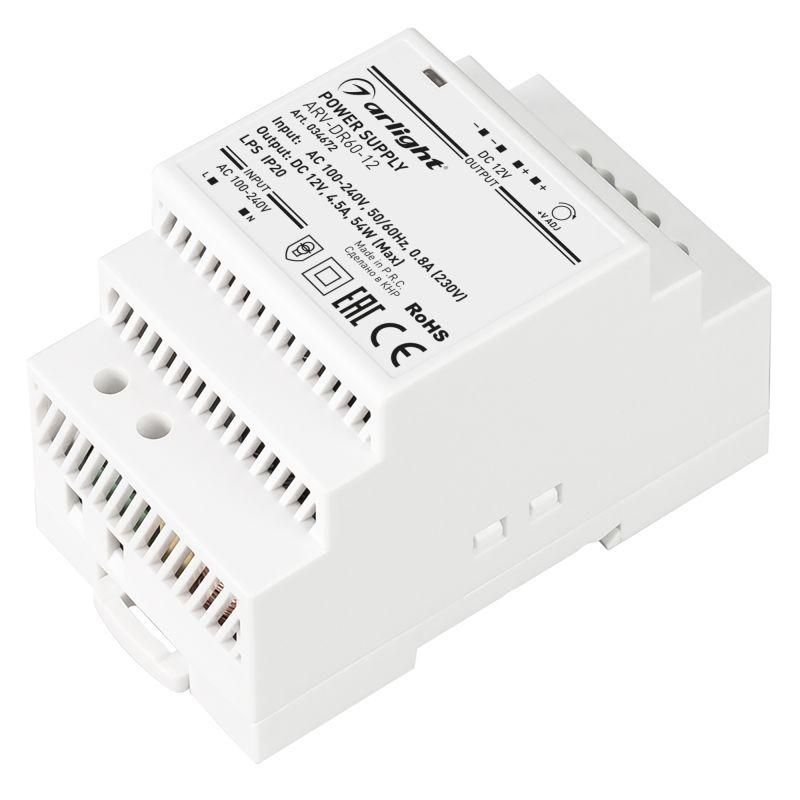

Блок питания ARV-DR60-12 (12V, 5A, 60W) (Arlight, IP20 DIN-рейка) - 034672

Блок питания Arlight 034672 - компактный источник постоянного тока 12 В/5 А (60 Вт) с гальванической развязкой, предназначенный для питания светодиодных устройств. Установка на DIN-рейку, пластиковый корпус IP20, совместим с сетью 100–240 В. Подходит для промышленной автоматизации, освещения и контрольных систем.

Назначение и область применения

Блок питания Arlight 034672 преобразует переменный ток из бытовой или промышленной сети (100–240 В) в стабильный постоянный ток 12 В. Он предназначен для питания светодиодных лент, модулей, датчиков, контроллеров и других маломощных устройств, требующих надёжного источника с гальванической развязкой. Применяется в системах уличного и внутреннего освещения, на производстве, в офисах, в устройствах автоматики.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: 5 А
• Выходная мощность: 60 Вт
• Входное напряжение: 100–240 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Коэффициент мощности: 0,5 - требуется учёт при проектировании энергосистем
• Класс защиты: II - двойная изоляция, заземление не требуется
• Рабочий температурный диапазон: от –20 C до +50 C
• Материал корпуса: термостойкий пластик
• Габариты: 58 × 52,5 × 90 мм
• Гарантия: 36 месяцев
• Пульсация выходного напряжения: 0,3 % - минимальная, подходит для чувствительных LED-устройств
• Тип исполнения: статический - без движущихся частей, бесшумный
• Функция диммирования: отсутствует - не регулируется яркость

Совместимость и монтаж

Блок питания Arlight 034672 рассчитан для установки на стандартную DIN-рейку шириной 35 мм. Крепится механически - фиксируется щелчком. Для подключения входа и выхода используются винтовые клеммы. Максимальное сечение провода: 2,5 мм2 (для входа), 1,5 мм2 (для выхода). Обязательно соблюдать полярность при подключении выхода (+ и −). Корпус не имеет встроенных кабельных вводов - провода заводятся через открытую сторону.

Безопасность и стандарты

Устройство соответствует классу защиты II - не требует подключения к заземлению благодаря двойной изоляции. Соответствует требованиям безопасности для оборудования категории LVD (низковольтное оборудование). Отсутствие сертификата CE или RoHS в предоставленных данных не позволяет гарантировать соответствие европейским нормам - проверьте документацию производителя перед использованием в ЕС.

Преимущества

• Широкий диапазон входного напряжения (100–240 В) - работает в любой стране без переключателя
• Гальваническая развязка между входом и выходом - повышает безопасность и снижает помехи
• Низкая пульсация (0,3%) - предотвращает мерцание LEDs, важна для фото- и видеосъёмки
• Компактные размеры - легко помещается даже в плотном распределительном щите
• Долгий гарантийный срок - 3 года указывает на качественную сборку

Ограничения применения

• Защита IP20 - нельзя использовать во влажных помещениях, на улице, в цехах с брызгами воды или пылью
• Недиммируемый - не поддерживает управление яркостью; для этого нужен другой тип блока
• Коэффициент мощности всего 0,5 - создаёт повышенную реактивную нагрузку на сеть, не рекомендуется для массовой установки без корректора PF
• Задержка запуска при слабой нагрузке - при работе с потребителем меньше 10% (менее 6 Вт) возможна пауза до 30 секунд после включения
• Нет встроенного фильтра EMI - при чувствительной аппаратуре может потребовать внешний фильтр

Примеры использования

• Освещение торговых витрин - питание LED-лент 12 В
• Автоматические системы управления - питание сенсоров, реле, микроконтроллеров
• Производственные линии - работа камеры наблюдения, индикационных панелей
• Офисные интерьеры - точечное LED-освещение, декоративные элементы
• Системы сигнализации - питание датчиков движения и оптики

Практические советы

• Выбирайте Блок питания Arlight 034672 только для нагрузки 10–100%. Ниже 10% - риск задержки старта.
• При монтаже в закрытых щитках обеспечьте вентиляцию - нагрев при максимальной нагрузке может достигнуть 50 C.
• Подбирайте сечение проводов исходя из длины трассы: для длинных участков выхода используйте 1,5–2,5 мм2.
• Если используется несколько блоков - распределяйте равномерно по рейкам, чтобы не перегрузить одну группу.
• Перед первым включением проверьте полярность выхода - неверное подключение выведет из строя LED-устройство.
• Этот блок не заменяет импульсный источник с коэффициентом мощности >0,9 - для больших объектов выбирайте модели с PFC.
