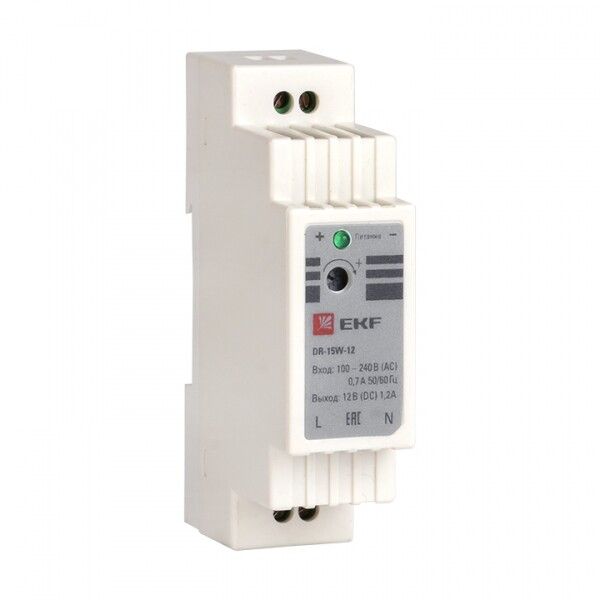

Блок питания PROxima 12В 1.25А 15Вт EKF dr-15w-12

Блок питания 12 вольт EKF DR-15W-12 - компактный модульный источник питания, предназначенный для стабильного преобразования переменного тока в постоянное напряжение 12 В с возможностью точной регулировки. Подходит для автоматизации, слаботочных систем и устройств на DIN-рейку.

Назначение и область применения

Блок питания 12 вольт EKF DR-15W-12 предназначен для питания устройств, требующих стабильного постоянного тока 12 В. Применяется в системах автоматизации, сигнализаций, контроллеров, термостатов, LED-освещения, приводах и других устройствах с малой потребляемой мощностью до 15 Вт. Устанавливается на DIN-рейку в распределительных щитах, что делает его удобным решением для промышленных и коммерческих объектов.

Технические характеристики

• Входное напряжение: 100–240 В AC - работает в широком диапазоне сетевых напряжений, включая колебания в сети;
• Выходное напряжение: 10,8–13,2 В DC - стабилизированный диапазон, позволяющий точно настроить уровень напряжения под нагрузку;
• Выходная мощность: 15 Вт - максимальная нагрузка, которую способен обеспечить блок питания;
• Выходной ток: 1,25 А - предельный ток при максимальном напряжении;
• Регулируемое выходное напряжение: да - можно изменять напряжение в пределах 10,8–13,2 В с помощью внешнего потенциометра;
• Стабилизация напряжения: да - сохраняет заданное напряжение даже при изменениях входного тока или нагрузки;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли;
• Защита от КЗ: да - автоматически отключает питание при коротком замыкании на выходе;
• Габариты: 93×25×? мм - узкий форм-фактор, занимает один модуль (17,5 мм) на DIN-рейке;
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов;
• Модульное исполнение: да - совместим с DIN-рейкой стандарта EN 60715.

Совместимость и монтаж

Блок питания 12 вольт EKF DR-15W-12 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на направляющих. Монтаж выполняется без инструментов - фиксация происходит механически. Подключение входных и выходных проводов осуществляется через винтовые клеммы: сечение жил - до 2,5 мм2. Обязательно соблюдать полярность при подключении выхода (+/-). Габариты позволяют размещать несколько блоков рядом в одном щите без перегрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания активируется автоматически и восстанавливается после устранения неисправности. Отсутствие сертификата IP20 указывает на то, что устройство нельзя использовать во влажных средах, открытых помещениях или там, где есть риск попадания жидкости или пыли.

Преимущества

• Узкая форма (25 мм) экономит место в щитах - идеально для плотной компоновки;
• Регулировка выходного напряжения позволяет адаптировать питание под чувствительные устройства, например, светодиодные ленты или контроллеры с узкими допусками;
• Широкий диапазон входного напряжения (100–240 В) обеспечивает работу в условиях нестабильной сети;
• Автоматическая защита от КЗ повышает надёжность системы и снижает риск повреждения подключённого оборудования;
• Совместимость с серией PROxima - возможность унифицировать решения в рамках одной линейки продуктов EKF.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 исключает использование вне закрытых щитов;
• Максимальная мощность 15 Вт - не подходит для питания мощных устройств, таких как видеонаблюдение с несколькими камерами или насосы;
• Требуется ручная настройка напряжения - не имеет цифрового интерфейса или предустановленных режимов;
• Отсутствует защита от перенапряжения на входе - рекомендуется применять вместе с УЗИП при высоком riske скачков напряжения в сети.

Примеры использования

• Питание контроллеров PLC в автоматизированных линиях;
• Электронные термостаты и датчики температуры;
• LED-ленты и световые панели с низким энергопотреблением;
• Системы оповещения и радиотрансляции;
• Аксессуары для домашней автоматизации - реле, клапаны, дверные замки.

Практические советы

• При настройке выходного напряжения используйте мультиметр - точная регулировка важна для долговечности подключаемых устройств;
• Выбирайте провода сечением 1,5–2,5 мм2 для выхода - этого достаточно для 1,25 А; более тонкие провода вызывают нагрев;
• Не перегружайте блок питания - превышение 15 Вт приведёт к отключению или перегреву;
• Оставляйте свободное пространство вокруг корпуса - хотя он компактен, для рассеивания тепла нужен минимальный воздушный зазор;
• Проверьте соответствие напряжения нагрузки - некоторые устройства требуют строго 12 В +-5%, другие работают в диапазоне 10,8–13,2 В - убедитесь, что ваша система совместима.
