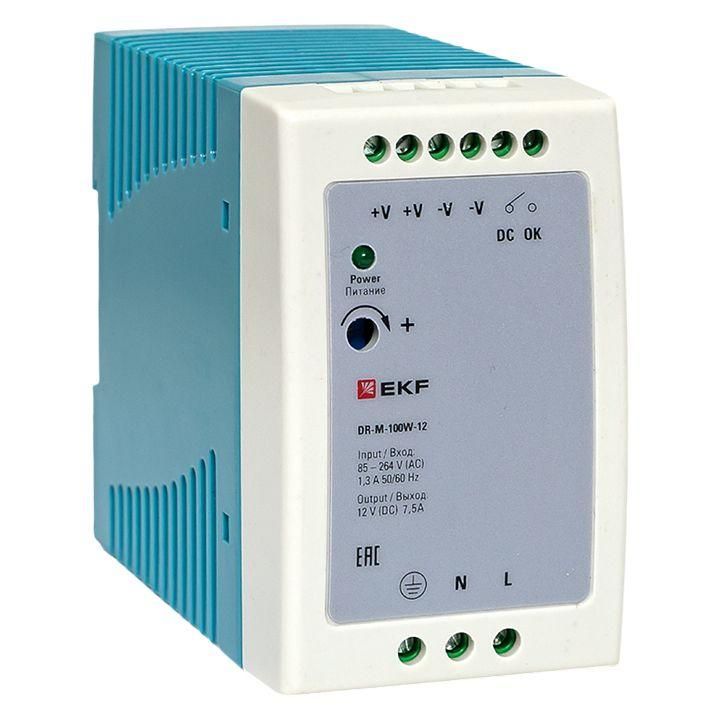

Блок питания на дин рейку 100Вт,Uвх ~ 220 В AC m, Uвых - 12 DC постоянного тока |DR-M-100W-12| EKF

Блок питания на DIN-рейку 100 Вт, входное напряжение ~ 220 В AC, выходное напряжение 12 В DC постоянного тока - компактное устройство от EKF для надёжного преобразования переменного тока в стабильный постоянный ток 12 В. Артикул dr-m-100w-12 подходит для автоматизации, промышленной электроники и систем управления, где важна компактность и защита от перегрузок.

Назначение и область применения

Блок питания на DIN-рейку 100 Вт, входное напряжение ~ 220 В AC, выходное напряжение 12 В DC постоянного тока предназначен для питания низковольтных устройств: реле, контроллеров, сенсоров, светодиодных лент, модулей автоматики. Устанавливается в распределительных щитах на DIN-рейку. Подходит для промышленных объектов, станков, конвейеров, систем видеонаблюдения и автоматических дверей.

Технические характеристики

• Выходная мощность: 90 Вт (реальная, не пиковая)
• Выходное напряжение: 10,8–13,2 В (стабилизированный диапазон)
• Максимальный выходной ток: 7,5 А
• Входное напряжение: 80–264 В AC (работает даже при просадках сети до 80 В)
• Стабилизация выходного напряжения: да - сохраняет точность при изменении нагрузки и входного напряжения
• Защита от короткого замыкания: да - автоматически отключает питание при аварии, возобновляет работу после устранения неисправности
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - используется только внутри закрытых щитов
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)

Совместимость и монтаж

Блок питания на DIN-рейку 100 Вт, входное напряжение ~ 220 В AC, выходное напряжение 12 В DC постоянного тока совместим со всеми типами DIN-реек шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейку. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Массовое подключение возможно через шины или кабельные каналы. Обязательно соблюдать полярность: + и – на выходе помечены. Не допускается подключение к высокочастотным источникам или импульсным сетям без фильтрации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 62368-1. Защита от короткого замыкания и перегрева обеспечивает безопасную работу в условиях повышенной нагрузки. IP20 не позволяет использовать блок питания вне электрошкафов - открытые зоны с влагой, пылью или риском механического повреждения исключены.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает при колебаниях сети, что важно в регионах с нестабильным электроснабжением
• Стабилизированное напряжение - предотвращает сбои в работе чувствительной электроники
• Автоматическое восстановление после КЗ - не требует ручного вмешательства
• Компактный форм-фактор - экономит место в щите
• Интеграция в системы EKF - совместим с другими элементами серии PROxima

Ограничения применения

• Не подходит для работы во влажных, пыльных или открытыми средах из-за IP20
• Реальная выходная мощность - 90 Вт, а не 100 Вт; не следует нагружать близко к максимуму длительно - рекомендуется запас 10–15%
• Не имеет функции регулировки выходного напряжения - фиксированный уровень 12 В
• Не предназначен для питания двигателей, насосов или других индуктивных нагрузок с высокими пусковыми токами

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике
• Электромагнитные замки и считыватели карт в системах контроля доступа
• Сенсоры и микроконтроллеры в системах сбора данных
• LED-подсветка панелей управления
• Аудио- и видеооборудование в серверных шкафах

Практические советы

• Выбирайте блок питания на DIN-рейку 100 Вт, входное напряжение ~ 220 В AC, выходное напряжение 12 В DC постоянного тока с запасом по мощности: если нагрузка 70 Вт - выбирайте 90 Вт, а не 100 Вт как заявлено в названии
• Перед монтажом проверьте соответствие входного напряжения в вашей сети - устройство выдерживает до 264 В, но при частых скачках выше 240 В лучше установить стабилизатор
• Подключайте силовые провода плотно - плохой контакт вызывает перегрев клемм
• Не размещайте рядом с тепловыделяющими элементами (часто встречается в щитах с частотными преобразователями)
• Артикул dr-m-100w-12 - единственный в линейке EKF с таким сочетанием: 12 В / 90 Вт / IP20. Для более высокой защиты используйте модели с IP65, но они имеют другую мощность и габариты
