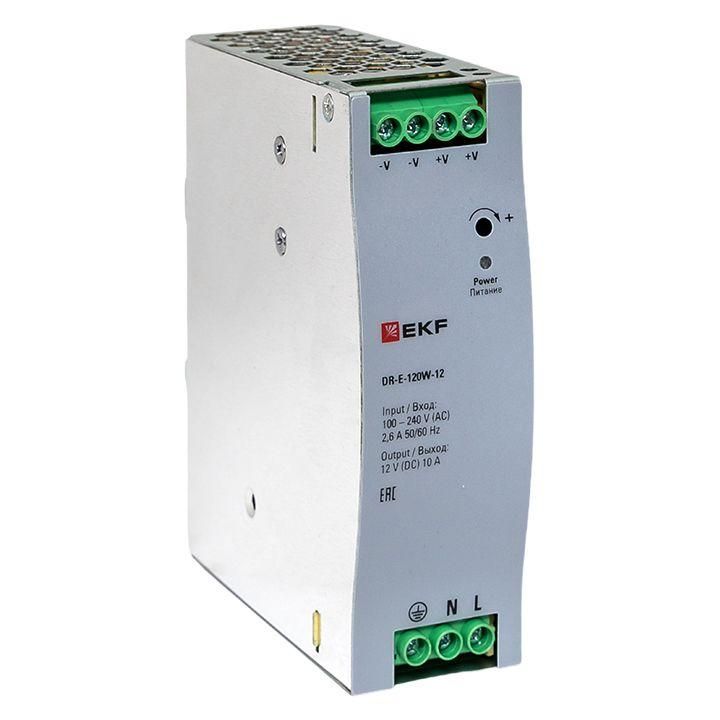

Блок питания на дин рейку 120 вт,Uвх ~ 220 В AC , Uвых - 12 DC постоянного тока |DR-E-120W-12| EKF

Блок питания на DIN-рейку 120 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока от EKF - компактное устройство для надёжного преобразования бытового переменного тока в стабильный постоянный ток 12 В. Артикул dr-e-120w-12 подходит для автоматизации, промышленной электроники и систем управления, где важна точность напряжения и удобный монтаж.

Назначение и область применения

Этот блок питания предназначен для преобразования переменного тока 220 В в стабилизированный постоянный ток 12 В. Он используется там, где требуется питание низковольтных устройств: контроллеры, сенсоры, реле, светодиодные ленты, модули автоматики, системы видеонаблюдения и другие устройства с интерфейсом 12 В DC. Устройство рассчитано на установку в распределительных щитах на DIN-рейку - идеально для промышленных, коммерческих и жилых объектов с централизованной электроразводкой.

Технические характеристики

• Выходная мощность: 120 Вт
• Выходное напряжение: 11,94–12,06 В (точность +-0,5%)
• Максимальный выходной ток: 10 А
• Номинальное входное напряжение: 80–264 В AC (работает даже при просадках до 80 В)
• Тип входного тока: переменный (AC)
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным при изменении нагрузки и входного напряжения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от короткого замыкания: да - автоматическое отключение при перегрузке, восстановление после устранения неисправности
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)

Совместимость и монтаж

Блок питания совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Монтаж выполняется просто: защёлкивают корпус на рейку, затем подключают провода к клеммам. На задней части есть зажимы для фиксации проводов - можно использовать медные жилы сечением до 2,5 мм2. Подключение входа: L/N/PE; выход: + / –. Обязательно соблюдать полярность при подключении нагрузки. Для обеспечения долговечности рекомендуется оставлять свободное пространство вокруг корпуса - не менее 5 см с каждой стороны для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям безопасности Европейского стандарта IEC/EN 62368-1. Защита от короткого замыкания и перегрузки реализована по принципу «автоматического восстановления». Напряжение входа допускает колебания от 80 до 264 В - значит, блок питания выдерживает скачки и просадки в сети, что особенно важно в регионах с нестабильным электроснабжением. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Высокая стабильность выходного напряжения - минимум 11,94 В даже при максимальной нагрузке
• Широкий диапазон входного напряжения - работает при 80 В и выше, что снижает риск отказа при перепадах
• Автоматическая защита от КЗ - не требует внешних предохранителей
• Компактный форм-фактор - занимает мало места в шкафу
• Лёгкий монтаж на DIN-рейку - позволяет быстро заменить или добавить устройство в существующую систему

Ограничения применения

Не применяйте блок питания в условиях повышенной влажности, пыли, агрессивных сред или на открытом воздухе - степень защиты IP20 не предусматривает защиту от воды и пыли. Также не подходит для питания оборудования с импульсными нагрузками, превышающими 10 А, или при длительной работе на грани предела мощности (более 110 Вт). Температурный режим работы ограничен: не ниже −25 C и не выше +60 C. При температурах выше 50 C возможна снижение выходной мощности.

Примеры использования

• Питание PLC-контроллеров в цехах
• Работа с датчиками движения, терморегуляторами, клапанами
• Подключение LED-освещения в офисах и торговых залах
• Источник питания для камер наблюдения в закрытых щитовых
• Аварийные сигнализационные системы

Практические советы

• Выбирайте этот блок питания, когда нужна точность 12 В - он лучше, чем недорогие модели с допуском +-1 В
• Проверьте посадочный диаметр клемм перед подключением - они рассчитаны на провода до 2,5 мм2
• Если нагрузка близка к 10 А, убедитесь, что вентиляция в щите достаточна - перегрев сокращает срок службы
• Для систем с несколькими потребителями 12 В - используйте один блок питания вместо нескольких, чтобы упростить обслуживание
• Arтикул dr-e-120w-12 от EKF - проверенная модель для проектов, где важна надёжность, а не экономия
