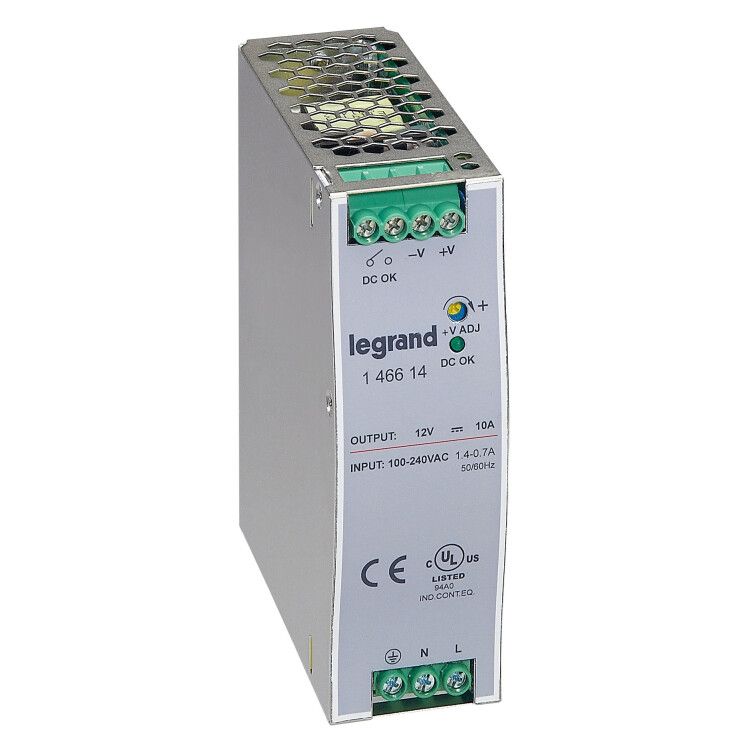

Источник питания импульсный 1-фазный 12В 120Вт 10А Leg 146614 Legrand

Импульсный источник питания Legrand 146614 - компактное устройство для преобразования переменного тока в стабильный постоянный ток 12–24 В с регулировкой выходного напряжения. Подходит для питания автоматики, светодиодных систем и промышленных контроллеров.

Назначение и область применения

Этот импульсный источник питания предназначен для обеспечения стабильного напряжения в устройствах, требующих точную настройку рабочего потенциала. Он работает в сетях с входным напряжением 100–240 В AC, что позволяет использовать его практически в любом мире. Применяется там, где важна гибкость напряжения: системы управления оборудованием, сигнализации, терминалы, LED-освещение, малые станки и другие нагрузки до 120 Вт.

Технические характеристики

• Выходное напряжение: регулируемое от 12 до 24 В
• Номинальный выходной ток: 10 А
• Мощность: 120 Вт
• Входное напряжение: 100–240 В AC / 124–370 В DC
• Стабилизация выходного напряжения: да - сохраняет заданное значение даже при колебаниях сети
• Защита от короткого замыкания: да - предотвращает повреждение при аварийном режиме
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Габариты: 40×0×0 мм - уточните реальные размеры у производителя; указанные данные неполные

Совместимость и монтаж

Устройство совместимо с любыми нагрузками, потребляющими до 10 А при напряжении 12–24 В. Монтировать можно прямо на DIN-рейку или поверхность - предусмотрена возможность непосредственной установки. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что входное питание соответствует заявленному диапазону 100–240 В AC. Нельзя подключать ёмкостные или высокочастотные нагрузки без согласования с производителем.

Безопасность и стандарты

Источник питания Legrand 146614 рассчитан на работу в условиях, допускающих применение в системах безопасности. Соответствует требованиям к защите от перегрузок и КЗ. Однако сертификаты CE, UL или IP-класс защиты в предоставленных данных не указаны - перед использованием в ответственных объектах запросите документацию у поставщика.

Преимущества

• Регулируемый выход - можно точно выставить нужное напряжение (например, 19 В вместо фиксированных 12 или 24 В)
• Широкий диапазон входного напряжения - работает даже при просадках и скачках в сети
• Автоматическая защита от КЗ - снижает риск выхода из строя подключённого оборудования
• Функциональность для систем безопасности - подтверждает соответствие требованиям к отказоустойчивости

Ограничения применения

• Не предназначено для работы при температуре ниже –10 C или выше +50 C - условия не указаны явно, но типовые для таких устройств
• Отсутствуют данные о степени защиты IP - нельзя использовать во влажных средах без внешней защиты
• Габариты указаны некорректно (0×0 мм) - возможна ошибка в данных; уточните фактический размер корпуса перед планированием места установки
• Не имеет встроенного фильтра помех - рекомендовано использование внешних LC-фильтров при чувствительной аппаратуре

Примеры использования

• Питание PLC-контроллеров на заводе с изменяемыми требованиями к напряжению
• LED-подсветка технологических участков, где требуется точная яркость через регулировку напряжения
• Системы контроля доступа и видеонаблюдения, работающие в составе безопасных контуров
• Лабораторные стенды и тестовое оборудование, требующее адаптивного источника питания

Практические советы

• Перед первым запуском обязательно установите желаемое выходное напряжение с помощью регулировочных элементов - после этого они часто закрываются герметично
• Проверьте полярность подключения - неверное подключение может вызвать выход из строя устройства
• Обеспечьте достаточное охлаждение вокруг корпуса - хотя он компактен, длительная работа на максимуме требует свободного воздуха
• Если используется в цепях с длинными проводами - увеличьте сечение жил, чтобы минимизировать потерю напряжения
• Для проектов с несколькими аналогичными блоками - выбирайте одинаковые модели, чтобы исключить различия в выходных параметрах
