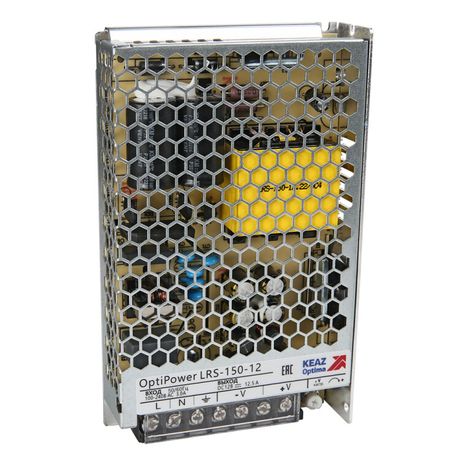

Блок питания OptiPower LRS 150-12 12В 12.5А панельный КЭАЗ (Курский электроаппаратный завод) 328882

Блок питания панельный 150 Вт 12 В 12.5 А от КЭАЗ - компактное импульсное устройство для стабильного питания оборудования постоянным током 12 В. Подходит для установки в щиты и корпуса, где требуется надёжное и защищённое решение. Артикул 328882 соответствует серии OptiPower LRS.

Назначение и область применения

Блок питания панельный 150 Вт 12 В 12.5 А предназначен для преобразования переменного тока сети в стабилизированное постоянное напряжение 12 В. Используется для питания автоматических систем, контроллеров, сенсоров, светодиодных лент, приводов и других устройств с требованием к точному напряжению. Применяется в промышленной автоматике, на конвейерах, в системах управления, в медицинском и офисном оборудовании.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный выходной ток: 12.5 А
• Выходная мощность: 150 Вт
• Входное напряжение: 85–264 В переменного тока (совместим с сетью 220 В и 110 В)
• Потребляемая мощность: до 176,5 ВА
• Максимальный входной ток: 2,8 А
• Стабилизация выходного напряжения: да - сохраняет 12 В при колебаниях нагрузки и входного напряжения
• Регулируемое выходное напряжение: да - позволяет настраивать напряжение в пределах допустимого диапазона
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –30 C до +70 C
• Индикация: светодиодный индикатор включения
• Подключение: винтовые зажимы для проводов
• Габариты: 159 × 97 мм
• Количество выходных цепей: одна

Совместимость и монтаж

Блок питания панельный 150 Вт 12 В 12.5 А устанавливается на DIN-рейку или крепится болтами на поверхность. Поскольку ширина в модульных расстояниях равна 0, он не занимает места на DIN-рейке - используется для настенного или внутреннего монтажа в корпусах. Для подключения используйте провода сечением 0,5–2,5 мм2. Убедитесь, что входные фаза и ноль правильно подключены к клеммам L/N. Выходные провода (+12 В и GND) подсоединяйте к нагрузке с учётом полярности. Максимальная нагрузка - 12,5 А; превышение вызывает отключение по защите.

Безопасность и стандарты

Устройство имеет защиту от короткого замыкания, перегрузки и перегрева. Автоматически восстанавливает работу после устранения нештатной ситуации. Соответствует требованиям безопасности для промышленного оборудования. Не предназначен для работы во взрывоопасных средах или вне закрытых корпусов из-за степени защиты IP20.

Преимущества

• Высокая эффективность благодаря импульсной технологии - меньше тепла и энергии потерь
• Широкий диапазон входного напряжения (85–264 В) - работает даже при просадках и перепадах в сети
• Регулируемое напряжение - можно адаптировать под специфические требования нагрузки
• Надёжная защита - снижает риск повреждения подключённого оборудования
• Компактные габариты - легко помещается в ограниченном пространстве

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает защиту от внешней среды
• Запрещено подключать емкостную или индуктивную нагрузку выше 150 Вт - возможны сбои или отказ защиты
• Не рекомендуется длительная работа при температуре выше 60 C без принудительного охлаждения
• Не подходит для питания устройств, требующих двуполярного или высокочастотного сигнала

Примеры использования

• Питание PLC-контроллеров в цеховой автоматизации
• Обеспечение стабильного напряжения для датчиков и исполнительных механизмов
• Системы видеонаблюдения с IP-камeras и NVR
• Светодиодные осветительные системы в помещениях
• Автоматические двери, шлагбаумы, сервоприводы

Практические советы

• Перед первым запуском проверьте правильность подключения входа и выхода - неверная полярность выведет блок питания из строя
• При использовании на максимальной нагрузке (12,5 А) обеспечьте хорошую вентиляцию вокруг устройства
• Если нагрузка близка к 150 Вт, выбирайте запас по мощности 10–20% - так продлевается срок службы
• Для многоканальных систем используйте несколько блоков питания вместо одного большего - это повышает надёжность
• При монтаже в металлический корпус убедитесь, что корпус заземлён - это снижает помехи и повышает безопасность
