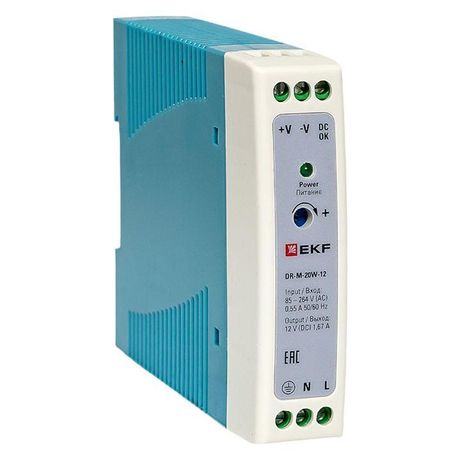

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 12 DC постоянного тока |DR-M-20W-12| EKF

Блок питания на DIN-рейку 20 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока от EKF - компактное устройство для стабильного питания автоматики, датчиков и слаботочных цепей в распределительных щитах. Артикул dr-m-20w-12 обеспечивает надёжную работу в условиях промышленной среды.

Назначение и область применения

Блок питания на DIN-рейку 20 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока предназначен для преобразования переменного тока в стабилизированный постоянный ток 12 В. Подходит для питания контроллеров, реле, сенсоров, модулей связи, светодиодных лент и других устройств с низким энергопотреблением. Устанавливается внутри шкафов управления, автоматических систем и распределительных щитов.

Технические характеристики

• Выходная мощность: 20 Вт
• Выходное напряжение: 10,8–13,2 В (стабилизированное)
• Максимальный выходной ток: 1,67 А
• Входное напряжение: 80–264 В AC (работает в широком диапазоне, включая перепады сети)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Защита: от короткого замыкания, перегрузки и перегрева
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Блок питания на DIN-рейку 20 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения используются зажимы на входе (L/N) и выходе (+/-). Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж выполняется в закрытом щите - устройство не имеет защиты от внешней среды. После установки проверьте правильность полярности на выходе перед подключением нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания активируется автоматически - после устранения неисправности питание восстанавливается без manual сброса. Работает в температурном диапазоне от -25C до +70C. Не содержит опасных веществ согласно RoHS.

Преимущества

• Стабилизированное выходное напряжение - минимум колебаний даже при изменении нагрузки
• Широкий диапазон входного напряжения (80–264 В) - работает при просадках и перенапряжениях в сети
• Компактный размер - экономит место в щите
• Автоматическая защита - снижает риск повреждения подключённого оборудования
• Рассчитан на длительную работу в промышленных условиях

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не допускает контакта с водой и пылью
• Не подходит для питания мощных устройств (например, насосов, двигателей) - максимальная мощность 20 Вт
• Требуется принудительное охлаждение при работе на предельной нагрузке более 8 часов - рекомендуется установка в хорошо вентилируемом шкафу
• Не предназначен для работы вне помещений или в местах с высокой вибрацией

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Запитка датчиков движения, температуры, давления
• Электронные замки, считыватели карт, системы контроля доступа
• Светодиодные индикаторы и световые панели в пультах управления
• Аппаратура связи (роутеры, модемы) в промышленных шкафах

Практические советы

• Выбирайте этот блок питания, когда нужна точная стабилизация 12 В - он лучше, чем импульсные адаптеры с плагином
• Убедитесь, что суммарная мощность всех подключённых устройств не превышает 20 Вт (не более 1,67 А)
• Используйте провода с достаточным сечением - особенно на длинных участках, чтобы избежать потерь напряжения
• Проверяйте полярность на выходе: красный - плюс, чёрный - минус
• Для увеличения срока службы не нагружайте устройство выше 80% от максимума (не более 16 Вт)
• Артикул dr-m-20w-12 совместим со всеми изделиями серии EKF PROxima - можно использовать как запасной элемент
