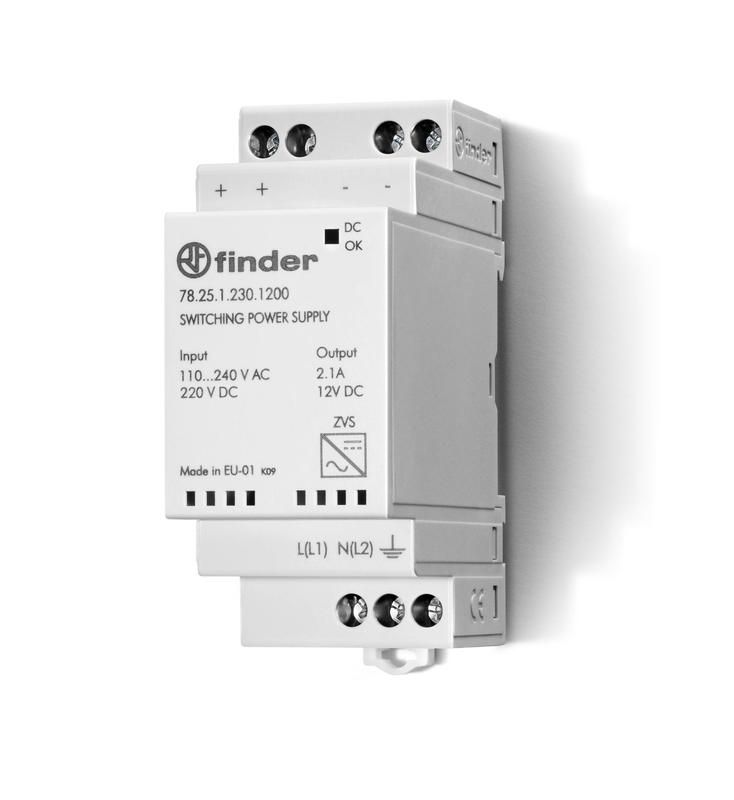

Импульсный источник питания; вход 110...240В AC; выход 12В DC, 25Вт; модульный, ширина 35мм; степень защиты IP20 | 782512301200 Finder 78.25.1.230.1200

Источник питания импульсный Finder 78.25.1.230.1200 - компактный модульный блок питания для стабильного преобразования переменного тока в постоянный 12 В, подходит для установки на DIN-рейку в распределительных щитах. Обеспечивает питание маломощных устройств в условиях колебаний сети.

Назначение и область применения

Источник питания импульсный Finder 78.25.1.230.1200 предназначен для преобразования сетевого напряжения 110–240 В переменного тока в стабилизированное постоянное напряжение 12 В постоянного тока. Подходит для питания контроллеров, сенсоров, реле, светодиодных лент, автоматических систем управления и других устройств с потреблением до 25 Вт. Часто используется в промышленной автоматизации, системах безопасности и бытовой электронике.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходная мощность: 25 Вт
• Номинальный выходной ток: 2,1 А
• Входное напряжение: 110–240 В переменного тока (работает в широком диапазоне)
• Тип преобразования: AC/DC, импульсный
• Стабилизация выходного напряжения: да - обеспечивает устойчивый уровень 12 В при изменениях входного напряжения и нагрузки
• Защита от короткого замыкания: да - автоматически отключается при перегрузке и восстанавливается после устранения неисправности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Ширина модуля: 35 мм (2 модульных единицы - 2 x 17,5 мм)
• Материал корпуса: пластик
• Подключение: винтовые зажимы для проводов
• Время автономии при 80% нагрузке: 2,1 минуты - указывает на наличие внутреннего фильтрующего конденсатора, обеспечивающего кратковременную работу при краткосрочных перебоях в сети

Совместимость и монтаж

Источник питания импульсный Finder 78.25.1.230.1200 совместим с DIN-рейкой типа TS35/7,5 и TS35/15. Установка осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используются винтовые клеммы: вход - L/N, выход - + / –. Максимальное сечение провода - 2,5 мм2. Кабели должны быть зачищены на 6–8 мм. После монтажа проверьте надёжность затяжки контактов - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Источник питания соответствует требованиям EN 62368-1 (безопасность оборудования информационных технологий и аудио/видео устройств). Защита от короткого замыкания и перегрузки реализована по принципу «перезагрузки» - устройство самостоятельно возобновляет работу после устранения причины. Не имеет сертификации для взрывоопасных сред. Не предназначено для работы во влажных помещениях из-за степени защиты IP20.

Преимущества

• Узкий форм-фактор (35 мм) позволяет экономить место на DIN-рейке
• Работает от широкого диапазона входного напряжения - подходит для стран с нестабильной сетью
• Встроенные функции защиты продлевают срок службы подключаемых устройств
• Модульная конструкция упрощает замену и обслуживание
• Низкий уровень тепловыделения благодаря высокому КПД импульсного преобразования

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, пылью или риском попадания жидкости - IP20 не обеспечивает защиту от брызг и пыли
• Не подходят для питания устройств с пиковыми нагрузками выше 25 Вт - возможен сброс или повреждение
• Не рекомендован для длительной работы на предельной нагрузке (более 90%) - снижает долговечность
• Не предназначен для подключения к источникам постоянного тока - даже указанное 220 В DC является лишь справочной величиной, не рабочим режимом

Примеры использования

• Питание PLC-контроллеров в панелях управления станков
• Запитка датчиков движения и камер наблюдения в домашней системе безопасности
• Обслуживание LED-освещения в шкафах с автоматикой
• Электропитание терморегуляторов, реле времени и микроконтроллерных плат

Практические советы

• Перед установкой убедитесь, что входное напряжение соответствует заявленному диапазону - превышение 240 В может вывести устройство из строя
• При использовании на максимальной нагрузке (25 Вт) обеспечьте хорошую вентиляцию вокруг блока - он греется при длительной работе
• Выбирайте провода с достаточным сечением: для 2,1 А оптимально - 1,5 мм2, но лучше 2,5 мм2 для надёжности
• Не забывайте про полярность при подключении выхода - неверное подсоединение может повредить оборудование
• Если нужна защита от пыли и влаги - используйте внешний корпус IP65/IP67; сам блок не рассчитан на такие условия
