Блок питания 12В DR-30W-12 PROxima | EKF

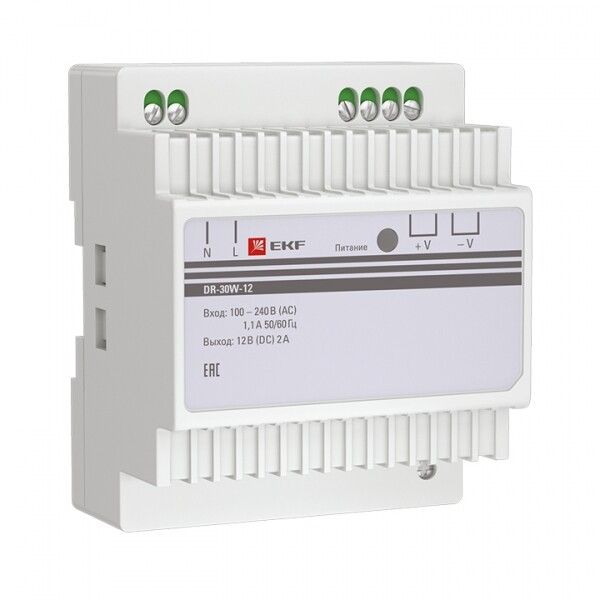

Блок питания 12 вольт EKF DR-30W-12 - компактный модульный источник питания, предназначенный для стабильного преобразования переменного тока в постоянное напряжение 12 В. Подходит для автоматизации, слаботочных систем и устройств, требующих надежного питания на DIN-рейку.

Назначение и область применения

Блок питания 12 вольт EKF DR-30W-12 предназначен для преобразования сетевого переменного напряжения 100–240 В в стабилизированный постоянный ток 12 В / 2 А. Используется там, где требуется надежное и компактное питание: системы видеонаблюдения, сигнализации, контроллеры, реле, LED-освещение, приводы, термостаты и другое оборудование с питанием 12 В.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: до 2 А
• Выходная мощность: 30 Вт
• Входное напряжение: 100–240 В переменного тока (совместим с сетями Европы, США, России)
• Потребляемая мощность: 30 ВА
• Стабилизация выходного напряжения: да - обеспечивает устойчивый уровень 12 В при колебаниях нагрузки и входного напряжения
• Регулировка выходного напряжения: да - позволяет точно настроить напряжение в пределах допустимых значений
• Защита от короткого замыкания: да - автоматически отключает выход при аварийной ситуации
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Подключение: винтовые зажимы - удобны для фиксации проводов сечением до 2,5 мм2
• Форм-фактор: модульный, ширина 5 модулей (93×78×0 мм)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Блок питания 12 вольт EKF DR-30W-12 совместим с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается одним движением - защёлкивается на направляющие. Для подключения используются винтовые клеммы: вход - L/N, выход - +/−. Кабели рекомендуется зачищать на 6–8 мм, плотно затягивать винты, чтобы избежать нагрева контактов. Модульное исполнение позволяет легко комбинировать несколько блоков питания в распределительном щите.

Безопасность и стандарты

Блок питания 12 вольт EKF DR-30W-12 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от перегрузки и короткого замыкания повышает безопасность при работе в условиях возможных аварий. Не предназначен для установки во влажных помещениях или на улице из-за степени защиты IP20.

Преимущества

• Широкий диапазон входного напряжения (100–240 В) - работает даже при просадках и перепадах сети
• Регулируемое выходное напряжение - можно адаптировать под чувствительную нагрузку
• Модульный дизайн - экономит место в щите, упрощает сборку и обслуживание
• Установка на DIN-рейку - исключает необходимость дополнительных креплений
• Низкий уровень шума и высокий КПД - подходит для помещений с повышенными требованиями к бесшумности

Ограничения применения

• Не использовать во влажных средах (ванная, уличные объекты, цеха с брызгами) - степень защиты IP20 не предусматривает защиту от влаги
• Не рассчитан на длительную работу на максимальной мощности более 8 часов без вентиляции - требуется свободное пространство вокруг корпуса
• Не подходит для запитки мощных двигателей или импульсных нагрузок свыше 2 А - возможны сбои и перегрев
• Запрещено открывать корпус - внутренние элементы находятся под опасным потенциалом, ремонт не предусмотрен

Примеры использования

• Питание камеры видеонаблюдения 12 В в домашней системе безопасности
• Управление реле и соленоидами в автоматических линиях
• Источник питания для LED-лент в офисе или торговом зале
• Электронные платы управления в бытовой технике
• Системы контроля доступа (электромагнитные замки)

Практические советы

• Выбирая блок питания 12 вольт EKF DR-30W-12, проверьте суммарную потребляемую мощность всех подключаемых устройств - она должна быть ниже 30 Вт с запасом 10–15%
• При использовании длинных проводов от блока к нагрузке учтите падение напряжения - используйте медные кабели сечением не менее 1,5 мм2
• Для многоканальных решений группируйте аналогичные устройства рядом - так проще диагностировать и обслуживать
• Не закрывайте корпус пластиковыми крышками или материалами, препятствующими теплоотводу - даже при 30 Вт нужна естественная вентиляция
• Проверяйте полярность перед подключением - неверное подсоединение +/− может вывести оборудование из строя
