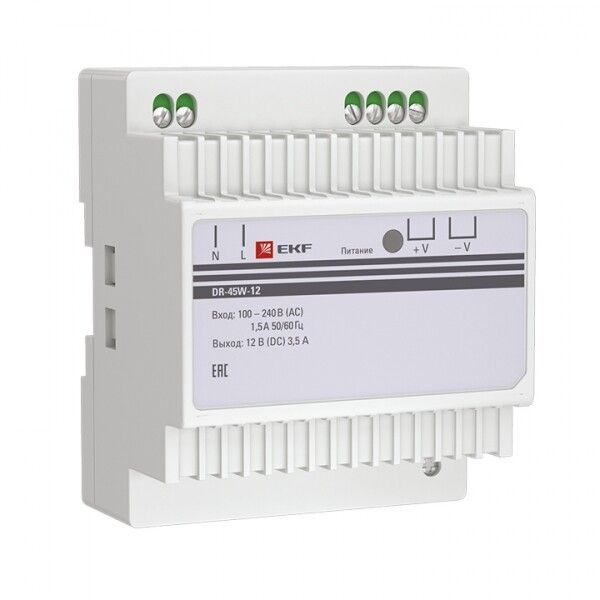

Блок питания 12В DR-45W-12 EKF PROxima |

Блок питания 12 вольт постоянного тока EKF PROxima с артикулом dr-45w-12 - компактный модульный источник питания, предназначенный для стабильного преобразования переменного тока в постоянный 12 В. Подходит для автоматизации, слаботочных систем и устройств с питанием от 12 В DC.

Назначение и область применения

Блок питания 12 вольт постоянного тока EKF PROxima dr-45w-12 предназначен для работы в системах, требующих надёжного и стабильного постоянного напряжения 12 В. Применяется в промышленной автоматике, системах видеонаблюдения, сигнализаций, контроллеров, световой индикации и других устройствах с потреблением до 45 Вт.

Технические характеристики

• Выходная мощность: 45 Вт
• Выходное напряжение: 10,8–13,2 В (регулируемое, среднее - 12 В)
• Максимальный выходной ток: 3,5 А
• Входное напряжение: 100–240 В AC (работает в сети 220 В и за рубежом)
• Потребляемая мощность: 45 ВА
• Стабилизация выходного напряжения: да - сохраняет уровень 12 В при колебаниях нагрузки и входного напряжения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 78×93 мм
• Модульная ширина: 5 модулей (стандартная DIN-рейка)
• Подключение: винтовые зажимы для проводов
• Исполнение: модульное - для установки на DIN-рейку

Совместимость и монтаж

Блок питания 12 вольт постоянного тока EKF PROxima dr-45w-12 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на верхнюю часть рейки. Для подключения используются винтовые клеммы: вход - фаза, ноль, земля; выход - +12 В и GND. Массовое подключение возможно через кабельные каналы или распределительные коробки. Обязательно соблюдать полярность при подключении нагрузки.

Безопасность и стандарты

Устройство имеет защиту от короткого замыкания - при аварийном токе автоматически отключается и восстанавливает работу после устранения неисправности. Соответствует требованиям безопасности для промышленного оборудования. Не предназначен для эксплуатации во взрывоопасных средах или вне помещений из-за степени защиты IP20.

Преимущества

• Широкий диапазон входного напряжения (100–240 В) - работает в любой стране без переключателя
• Регулируемый выход - можно точно выставить нужное напряжение в пределах 10,8–13,2 В
• Модульная конструкция - легко интегрируется в щиты управления
• Низкий уровень шума и высокая эффективность преобразования
• Защита от КЗ продлевает срок службы подключённого оборудования

Ограничения применения

• Не используется на улице или в сырых помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рассчитан на длительную работу на максимальной нагрузке (45 Вт) без вентиляции - требуется свободное пространство вокруг корпуса
• Не подходит для импульсных или емкостных нагрузок свыше 3,5 А
• Не является источником бесперебойного питания - отключится при пропадании сетевого напряжения

Примеры использования

• Питание камер видеонаблюдения в офисах и складах
• Электронные блоки управления станков и конвейеров
• Системы освещения на базе LED-лент 12 В
• Автоматические замки, соленоиды, реле
• Контроллеры HVAC, терморегуляторы

Практические советы

• Выбирайте блок питания 12 вольт постоянного тока EKF PROxima dr-45w-12 с запасом по мощности - если нагрузка близка к 45 Вт, лучше взять 60 Вт, чтобы избежать перегрева
• Проверьте посадочные размеры перед монтажом - габариты 78×93 мм должны подходить под ваш щит
• При подключении используйте провода сечением не менее 1,5 мм2 для выхода - особенно при длинных трассах
• Не закрывайте корпус плотными крышками - необходима циркуляция воздуха для теплоотвода
• Регулировка выходного напряжения осуществляется потенциометром внутри корпуса - доступ возможен только при отключенном питании
