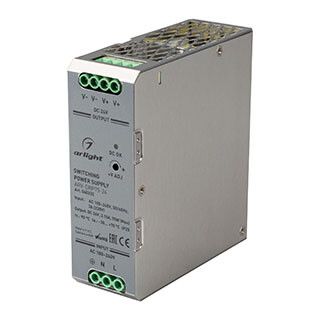

Блок питания ARV-DRP75-24 (24V, 3.15A, 75W) (Arlight, IP20 Металл, 5 лет) | 040232 Arlight

Блок питания Arlight ARV-DIN 040232 - это надёжный источник постоянного тока 24 В с металлическим корпусом, предназначенный для стационарной установки на DIN-рейку. Он обеспечивает стабильное питание для LED-лент, автоматических систем и вспомогательного оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Блок питания Arlight ARV-DIN 040232 предназначен для преобразования переменного тока сети 100–240 В в стабилизированный постоянный ток 24 В. Подходит для питания:

• светодиодных лент и модулей;
• устройств автоматизации (датчики, контроллеры, реле);
• систем управления освещением и сигнализацией;
• вспомогательных цепей в электрошкафах и распределительных устройствах.

Работает в условиях повышенной нагрузки и требует жесткой фиксации на DIN-рейке внутри электрического щита или шкафа. Не предназначен для открытого монтажа или улицы из-за низкой степени защиты IP20.

Технические характеристики

• Выходная мощность: 75 Вт
• Выходное напряжение: регулируемое 21.6–26.5 В (подстраивается под нагрузку)
• Выходной ток: 3.15 А
• Входное напряжение: 100–240 В AC, 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Класс защиты: I - заземление обязательно через третий контакт вилки
• Коэффициент мощности: 0.5 - требуется компенсация реактивной мощности в крупных установках
• Диапазон температур: от -30C до +70C
• Пульсация выходного напряжения: 0.3% - минимальные колебания, подходят для чувствительной электроники
• Корпус: металлический, с креплением на DIN-рейку
• Гарантия: 5 лет

Совместимость и монтаж

Артикул 040232 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения входа используйте провода сечением 0.75–2.5 мм2, для выхода - 1.0–4.0 мм2. Обязательно соблюдайте полярность (+/-) на выходе. Корпус имеет встроенную термозащиту - при перегреве устройство отключится и возобновит работу после остывания.

Установка допускается только в закрытых электрических шкафах. Нельзя использовать в помещениях с высокой влажностью, сыростью или возможным попаданием брызг.

Безопасность и стандарты

Блок питания Arlight ARV-DIN 040232 соответствует требованиям безопасности EN 61347-2-13 и EN 62368-1. Имеет встроенную защиту от:

• короткого замыкания на выходе;
• перегрузки по току;
• перегрева;
• повышения выходного напряжения выше предела.

На заводе каждое устройство проходит 100%-ую проверку при максимальной нагрузке и температуре +70C. Это гарантирует долговременную работоспособность даже в экстремальных условиях.

Преимущества

• Металлический корпус обеспечивает лучшее теплоотведение и механическую прочность по сравнению с пластиковыми аналогами.
• Регулируемое выходное напряжение (21.6–26.5 В) позволяет точно адаптировать питание под тип светодиодов или другую нагрузку, снижая риск перегрева или недостаточной яркости.
• Низкая пульсация (0.3%) исключает мерцание LED-лент, что важно для помещений с длительным пребыванием людей.
• Высокий КПД снижает энергопотери и тепловыделение, продлевая срок службы.
• Пятилетняя гарантия - один из самых длинных сроков в классе.

Ограничения применения

• IP20 - нельзя применять во влажных средах, на улице, в цехах с брызгами воды или пылью.
• Коэффициент мощности всего 0.5 - при использовании нескольких блоков в одной сети может потребоваться активная PFC-компенсация для соответствия нормам энергоэффективности.
• Не поддерживает диммирование - не используется в системах с изменяемой яркостью.
• Запрещено открывать корпус - внутренние элементы не обслуживаемые, ремонт невозможен.

Примеры использования

• Освещение торгового зала - питание 15 метров светодиодной ленты 24 В, 5 А/м.
• Автоматизация склада - питание PLC-контроллера, датчиков движения и реле.
• Производственный участок - запитка HMI-панели, сенсоров и исполнительных механизмов.
• Офисное освещение - управляемая система LED-панелей с фиксированной яркостью.

Практические советы

• Перед установкой отрегулируйте выходное напряжение под вашу нагрузку - используйте встроенный потенциометр (обычно доступен через маленькое отверстие на корпусе). Лучше делать это под реальной нагрузкой.
• Выбирайте сечение кабеля выхода с запасом - для 3.15 А рекомендовано минимум 1.5 мм2, лучше 2.5 мм2.
• Не устанавливайте рядом с нагревательными элементами - даже при работе до +70C перегрев снизит срок службы.
• Обязательно заземлите корпус через DIN-рейку и шкаф - это требование класса защиты I.
• При параллельном подключении нескольких блоков питания - используйте только одинаковые модели, чтобы избежать перекоса тока.
