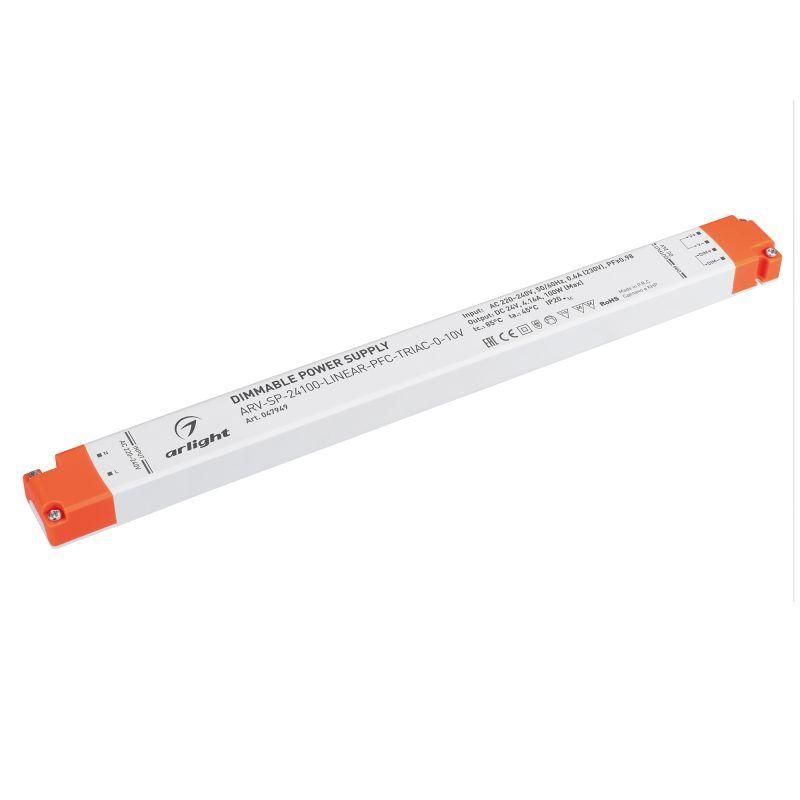

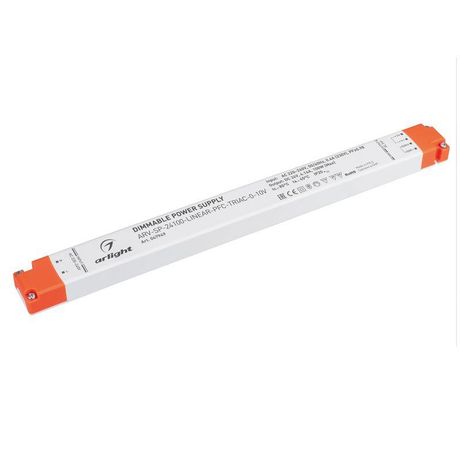

Блок питания ARV-SP-24100-LINEAR-PFC-TRIAC-0-10V (24V, 4.16A, 100W) (Arlight, IP20 Пластик, 5 лет) | 047949 Arlight

Блок питания Arlight 047949 из серии ARV-SP - это компактный, диммируемый источник постоянного тока 24 В, рассчитанный на нагрузку до 100 Вт. Он сочетает управление по протоколам TRIAC и 0–10 В, что делает его универсальным решением для точечного и линейного LED-освещения в закрытых помещениях.

Назначение и область применения

Блок питания Arlight 047949 предназначен для стабильного питания светодиодных лент, модулей и светильников с напряжением 24 В. Его основная функция - не только обеспечивать энергию, но и регулировать яркость через два стандарта: TRIAC (стандартные фазовые dimmers) и аналоговый сигнал 0–10 В. Применяется в офисах, жилых интерьерах, торговых зонах, гостиницах и других внутренних объектах, где требуется плавное затемнение без мерцания.

Технические характеристики

• Выходная мощность: 100 Вт
• Выходное напряжение: 24 В постоянного тока
• Выходной ток: 4.16 А
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности: 0.98 - высокий показатель, снижающий реактивную нагрузку на сеть
• Управление освещением: TRIAC (задний фронт) и 0–10 В - совместимо с большинством бытовых и профессиональных диммеров
• Пульсация светового потока: 0,3 % - практически невидимая, соответствует требованиям к комфорту зрения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги
• Рабочая температура: от –20 C до +45 C
• Класс защиты: II - двойная изоляция, заземление не требуется
• Корпус: пластик, легкий и устойчивый к механическим воздействиям
• Тип исполнения: статический - без движущихся частей, надёжный и бесшумный

Совместимость и монтаж

Блок питания Arlight 047949 совместим с любыми диммерами, поддерживающими TRIAC-регулирование (обычные выключатели с фазовым управлением) и системами управления по шине 0–10 В (например, DALI-конвертеры, центральные системы освещения). Для подключения используйте провода сечением не менее 1,5 мм2. Монтаж возможен в распределительных коробках, нишах, за подвесными потолками. Обязательно соблюдайте полярность выхода (+24 V и GND). Габариты устройства позволяют установить его в ограниченном пространстве - идеально для реконструкций.

Безопасность и стандарты

Изделие выполнено в классе защиты II - не требует подключения к заземлению благодаря двойной изоляции. Соответствует нормам безопасности для внутреннего использования. Отсутствие открытых токоведущих частей и использование термостойкого пластика исключают риск перегрева при работе в пределах заявленного диапазона температур. Наличие гальванической развязки между входом и выходом повышает безопасность при обслуживании.

Преимущества

• Поддерживает два метода диммирования - TRIAC и 0–10 В - позволяет использовать существующую проводку и оборудование
• Низкая пульсация (0,3%) - комфорт для глаз, подходит для длительного пребывания людей
• Высокий коэффициент мощности (0,98) - экономит электроэнергию и снижает нагрузку на электросеть
• Лёгкий и компактный пластиковый корпус - удобен для монтажа в уже завершённых интерьерах
• Гальваническая развязка - минимизирует помехи и повышает надёжность работы

Ограничения применения

Блок питания Arlight 047949 нельзя использовать вне помещений - степень защиты IP20 не защищает от влаги, пыли и перепадов температур. Не подходит для установки в сырых зонах (ванна, бассейн, улица). Также не рекомендован для питания устройств с импульсным потреблением выше 100 Вт - превышение нагрузки вызывает отключение или повреждение. Не работает с диммерами, работающими по переднему фронту (только по заднему). Не применяется в системах с активным охлаждением - охлаждение естественное, без вентилятора.

Примеры использования

• Светодиодные ленты 24 В в подвесных потолках кафе
• Светильники с диммером в спальне или гостиной
• Освещение витрин магазинов с управлением через 0–10 В от центральной системы
• Замена старого драйвера в существующем проекте без изменения проводки
• Интеграция в умный дом с использованием обычных фазовых выключателей

Практические советы

• Перед подключением проверьте суммарную мощность всех подключаемых светодиодов - она не должна превышать 100 Вт
• Для диммирования по 0–10 В используйте только двухпроводную линию управления - не путайте с сигнальными проводами питания
• Не соединяйте несколько блоков параллельно - они не предназначены для работы в режиме “параллельного резервирования”
• При монтаже в замкнутом пространстве оставьте свободное пространство вокруг корпуса - хотя он и не нагревается сильно, нужна циркуляция воздуха
• Если используется TRIAC-диммер, выбирайте модели с минимальной нагрузкой ≤10 Вт - некоторые дешевые диммеры не работают с маломощными нагрузками
• Артикул 047949 - оптимальный выбор для ремонта и доработки проектов, где важна совместимость с существующим оборудованием
