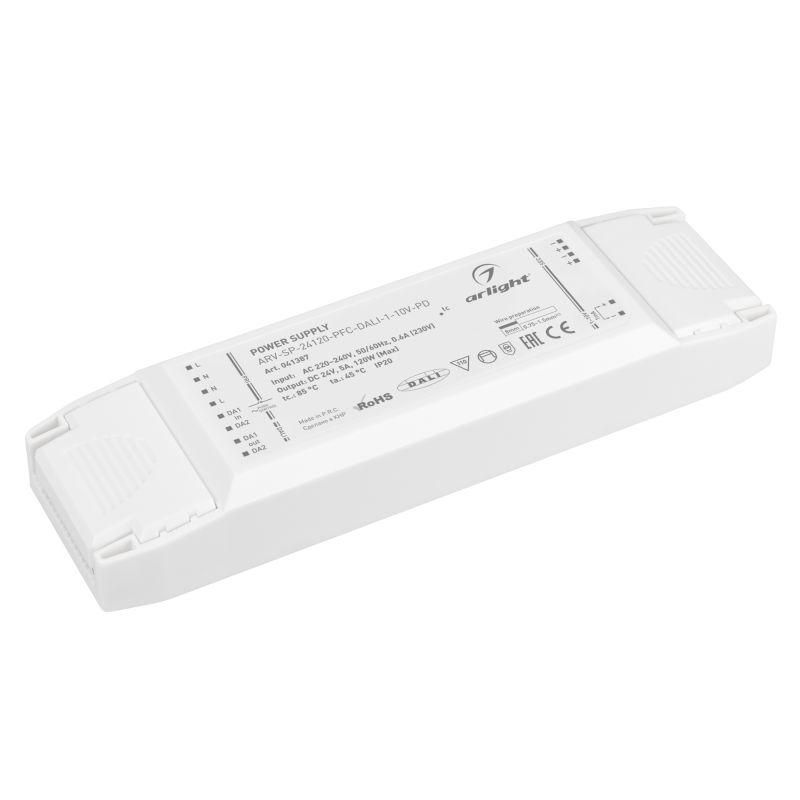

Блок питания ARV-SP-24120-PFC-DALI-1-10V-PD (24V, 5A, 120W) (IP20 Пластик, 5 лет) - 041387 Arlight

Блок питания Arlight ARV-SP 041387 - это компактный источник постоянного тока на 24 В и 5 А (120 Вт), предназначенный для управления светодиодными светильниками с поддержкой протоколов DALI и 1–10 V. Подходит для профессионального освещения в офисах, торговых залах и промышленных помещениях.

Назначение и область применения

Блок питания Arlight ARV-SP 041387 используется для преобразования переменного тока 220–240 В в стабилизированный постоянный ток 24 В, необходимый для работы LED-светильников. Он обеспечивает не только питание, но и точное регулирование яркости через два стандарта управления: DALI и 1–10 V. Также поддерживается функция PUSH DIM - механическое диммирование кнопкой на самом устройстве. Применяется в системах умного освещения: административных зданиях, гостиницах, магазинах, производственных цехах с требованием к энергоэффективности и контролю уровня освещённости.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 5 А
• Мощность: 120 Вт
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности (PF): более 0,99 - высокий показатель эффективности использования сети
• Защита: IP20 - противостояние случайному контакту с внутренними частями, но не защищён от пыли и влаги
• Функции управления: DALI, 1–10 V, PUSH DIM (встроенная кнопка для ручного диммирования)
• Габариты: 205 × 58 × 30 мм
• Гарантия: 5 лет

Совместимость и монтаж

Блок питания Arlight ARV-SP 041387 совместим со всеми LED-светильниками, рассчитанными на вход 24 В и ток до 5 А. Для подключения к системе DALI требуется специальный двухжильный DALI-кабель, подключаемый к соответствующим клеммам на корпусе. Контроль по сигналу 1–10 V осуществляется через отдельную пару проводов - обычно это слаботочные линии от диммера или контроллера. Функция PUSH DIM активируется нажатием кнопки на корпусе устройства - позволяет временно изменить уровень яркости без внешнего контроллера. Монтаж выполняется на DIN-рейку или крепится на стену с помощью кронштейнов. Учитывайте минимальный свободный объем вокруг корпуса для теплоотвода - особенно при длительной работе на максимальной нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP20 исключает попадание пальцев или предметов больше 12,5 мм в корпус, но не предохраняет от пыли и воды - поэтому применение допускается только внутри помещений. Наличие корректора мощности снижает гармонические искажения в сети, что важно для соблюдения норм ЭМИ в коммерческих объектах.

Преимущества

• Высокий коэффициент мощности (>0,99) - снижает потери в электросети и уменьшает нагрузку на автоматические выключатели
• Поддержка трёх методов диммирования (DALI, 1–10 V, PUSH DIM) - гибкость интеграции в любые системы управления
• Тонкий корпус (30 мм) - удобен для установки в ограниченном пространстве, например, в потолочных нишах или светотехнических коробах
• 5-летняя гарантия - подтверждает надёжность компонентов и долговечность

Ограничения применения

• Не предназначен для использования во влажных средах (ванна, бассейн, улица) - IP20 недостаточен
• Не работает с напряжением ниже 220 В - несовместим с сетями 110 В
• Максимальная нагрузка - 120 Вт; превышение вызывает перегрев и отключение защиты
• PUSH DIM работает только при включенном питании - не сохраняет настройки после отключения

Примеры использования

• Освещение офисных переговорных комнат с DALI-системой - один блок питания управляет несколькими светильниками через центральный контроллер
• Регулируемое освещение в торговом зале - использование сигнала 1–10 V от датчиков присутствия
• Локальное диммирование в зонах отдыха - кнопка PUSH DIM позволяет персоналу менять яркость без доступа к системе управления
• Интеграция в модульные светильники с плоским профилем - благодаря малой толщине (30 мм) легко размещается в рампе

Практические советы

• Выбирайте блок питания Arlight ARV-SP 041387, когда нужна одновременная поддержка нескольких протоколов диммирования - он заменяет два отдельных устройства
• При использовании DALI проверьте, что все светильники в цепи поддерживают этот протокол - смешивание с другими типами может вызвать сбои
• Для длинных линий 1–10 V используйте экранированный кабель, чтобы избежать помех
• Не закрывайте корпус плотным материалом - даже при IP20 требуется воздушный зазор для охлаждения
• Перед первым запуском убедитесь, что нагрузка не превышает 120 Вт - лучше оставлять 10–15 % запаса
