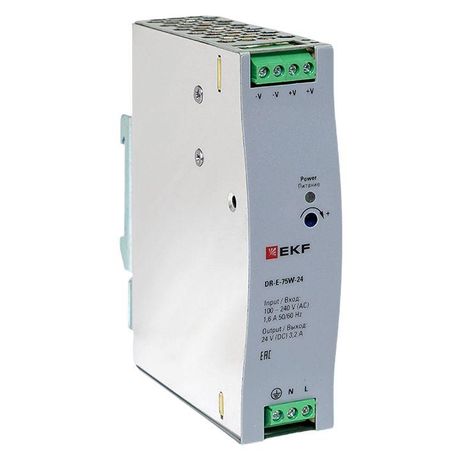

Блок питания на дин рейку 75 Вт,Uвх ~ 220 В AC , Uвых - 24 DC постоянного тока |DR-E-75W-24| EKF

Блок питания на дин рейку 75 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока - компактное устройство серии PROxima от EKF, предназначенное для надёжного преобразования переменного тока в стабильный постоянный ток 24 В. Подходит для автоматизации, управления оборудованием и питания слаботочных цепей в распределительных щитах.

Назначение и область применения

Блок питания на дин рейку 75 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока используется для питания устройств, требующих стабильного постоянного тока 24 В. Применяется в системах автоматизации, промышленных контроллерах, реле, сенсорах, световой сигнализации, электромагнитных замках и других устройствах с малой потребляемой мощностью. Устанавливается внутри шкафов управления, где требуется компактное и надёжное решение.

Технические характеристики

• Выходная мощность: 75 Вт
• Выходное напряжение: 23.88–24.12 В (стабилизированный диапазон)
• Максимальный выходной ток: 3.2 А
• Номинальное входное напряжение: 80–264 В AC
• Тип входного напряжения: переменный ток (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным даже при колебаниях входного тока
• Защита от короткого замыкания: да - автоматическое отключение при перегрузке, восстановление после устранения неисправности
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Блок питания на дин рейку 75 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Клеммы для подключения проводов рассчитаны на сечение до 2.5 мм2. Для обеспечения хорошего теплоотвода рекомендуется оставлять свободное пространство вокруг корпуса. Не допускается установка в условиях повышенной влажности или открытых помещениях из-за степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания и перегрузки повышает безопасность при работе в автономных системах. Сертифицировано для использования в промышленных условиях согласно международным нормам IEC 62368-1. Не содержит свинца и других запрещённых веществ в соответствии с RoHS.

Преимущества

• Высокая точность стабилизации выходного напряжения - отклонение менее +-0.5%
• Широкий диапазон входного напряжения (80–264 В) позволяет работать при скачках сети, включая пониженное напряжение
• Компактный размер и возможность монтажа на DIN-рейку экономят место в щите
• Автоматическая защита от КЗ снижает риск повреждения подключённого оборудования
• Поддерживает работу в температурном диапазоне от –25C до +70C

Ограничения применения

• Не подходит для внешней установки - степень защиты IP20 не предохраняет от пыли, влаги и брызг
• Максимальная нагрузка - 75 Вт; превышение вызывает отключение или перегрев
• Не имеет функции регулировки выходного напряжения - фиксированный уровень 24 В
• Работает только с сетью переменного тока - несовместим с источниками постоянного тока

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Электронные замки и считыватели карт в системах контроля доступа
• Индикационные панели, датчики давления и температуры
• Реле времени, терморегуляторы и модули ввода-вывода
• Освещение LED-лент 24 В в распределительных щитах

Практические советы

• Выбирайте этот блок питания, когда нужна стабильная 24 В DC-цепь с мощностью до 75 Вт - он идеально заменяет громоздкие трансформаторы
• Перед монтажом проверьте соответствие нагрузки: максимальный ток 3.2 А = 76.8 Вт, поэтому не нагружайте его выше 75 Вт
• Для длительной работы в жарком помещении используйте принудительную вентиляцию или выбирайте более мощную модель
• При подключении проводов затягивайте клеммы равномерно - перетягивание может повредить контакты
• Артикул dr-e-75w-24 - часть серии PROxima от EKF, что гарантирует совместимость с другими изделиями этой линейки
