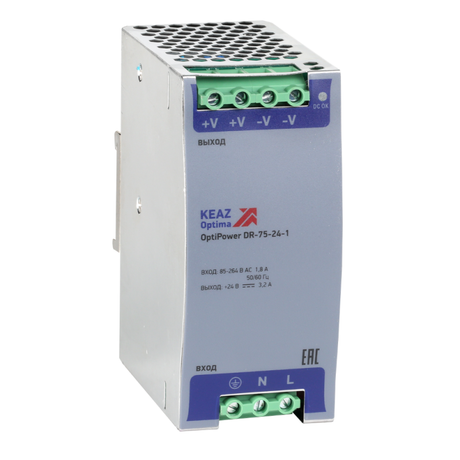

Блок питания OptiPower DR-75-24-1| 284547 | КЭАЗ

Блок питания DR-75-24-1 от КЭАЗ Optima - это компактный импульсный AC/DC-преобразователь с креплением на DIN-рейку, предназначенный для стабильного питания устройств автоматики и промышленной электроники на 24 В постоянного тока. Модель DR-75-24-1 обеспечивает надёжную работу в условиях колебаний сети и защищена от основных аварийных ситуаций.

Назначение и область применения

Блок питания DR-75-24-1 предназначен для преобразования переменного тока из бытовой или промышленной сети (85–264 В) в стабилизированное постоянное напряжение 24 В. Подходит для питания контроллеров, реле, сенсоров, приводов, панелей управления и других устройств промышленной автоматики. Часто используется в системах управления станками, конвейерами, логистическими комплексами и распределительных щитах.

Технические характеристики

• Выходная мощность: 75 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 3,2 А
• Входное напряжение: 85–264 В переменного тока
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 1,8 А (при минимальном входном напряжении)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищён от воды
• Рабочая температура: от –10 до +50 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов
• Габариты: 55,5 × 125,2 мм
• Индикация: светодиодный индикатор включения
• Функции: регулируемое выходное напряжение, защита от короткого замыкания, перегрузки и перенапряжения

Совместимость и монтаж

DR-75-24-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Устройство совместимо с большинством промышленных щитов и распределительных корпусов. Обратите внимание: габариты модели не соответствуют целому числу модульных единиц (МО), поэтому при планировании места в щите учтите свободное пространство вокруг него для теплоотвода.

Безопасность и стандарты

Блок питания DR-75-24-1 соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания, перегрузки и перенапряжения активируется автоматически - после устранения причины аварии восстановление работы происходит самостоятельно. Отсутствие защиты от влаги (IP20) требует установки внутри закрытых щитов, исключающих контакт с водой и пылью.

Преимущества

• Стабилизированное выходное напряжение 24 В - минимизирует риск сбоев в работе чувствительной электроники
• Регулируемое напряжение позволяет точно настроить уровень питания под конкретные нагрузки
• Светодиодная индикация наглядно показывает состояние включения
• Компактные размеры и DIN-монтаж экономят место в щите
• Высокая эффективность импульсного преобразования снижает тепловую нагрузку и энергопотребление

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не допускает воздействия жидкости и пыли
• Не рекомендован для эксплуатации при температуре ниже –10 C и выше +50 C - возможны отказы или снижение срока службы
• Не предназначен для параллельного включения нескольких блоков - отсутствует функция балансировки тока
• Не имеет встроенного фильтра помех - при высоких уровнях ЭМИ требуется внешняя фильтрация

Примеры использования

• Питание PLC-контроллеров в цехах автоматизации
• Обеспечение работоспособности сенсоров и исполнительных механизмов на конвейерах
• Запитка панелей HMI и реле времени в распределительных щитах
• Работа в системах HVAC с управлением по сигналу 24 В

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - при значении ниже 90 В возможно снижение выходной мощности
• Оставляйте минимум 10 мм свободного пространства сверху и сбоку для естественного охлаждения
• При использовании в среде с высокой вибрацией затяните винты клемм с усилием, указанным в документации - не более 0,5 Нм
• Для длительной работы на пределе мощности (75 Вт) лучше выбирать запас по току - используйте DR-75-24-1 при нагрузке до 2,5 А
• Артикул 284547 - это точный идентификатор для заказа запасных частей; при замене убедитесь, что новый блок питания DR-75-24-1 имеет ту же серию OptiPower
