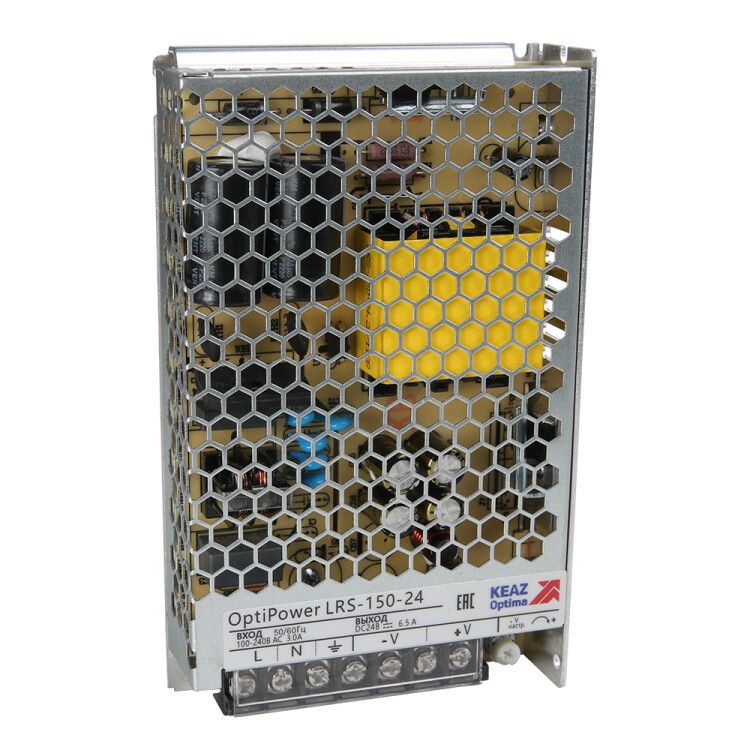

Блок питания панельный OptiPower LRS 150-24 6.5A | 328883 КЭАЗ

Блок питания панельный 150-24 6.5A от КЭАЗ - компактное импульсное устройство для стабильного питания оборудования постоянным током 24 В. Подходит для установки в щитах управления, применяется в автоматике, промышленных станках и системах сбора данных.

Назначение и область применения

Блок питания панельный 150-24 6.5A предназначен для преобразования переменного тока сети в стабилизированное постоянное напряжение 24 В. Он обеспечивает надёжное энергоснабжение для устройств, требующих точного и бесперебойного питания: контроллеров, реле, сенсоров, приводов, панелей оператора и других элементов автоматизации.

Устройство рассчитано на работу в промышленных условиях - устанавливается в электрических шкафах, панелях управления, на DIN-рейке (хотя физически не имеет крепления на рейку, см. габариты). Применяется в машиностроении, пищевой промышленности, логистических конвейерах и системах контроля технологических процессов.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 6,5 А
• Выходная мощность: 156 Вт
• Входное напряжение: 85–264 В переменного тока (совместим с сетью 220 В и 110 В)
• Потребляемая мощность: 177,273 ВА
• Максимальный входной ток: 2,8 А
• Стабилизация выходного напряжения: да - сохраняет 24 В даже при колебаниях нагрузки и входного напряжения
• Регулируемое выходное напряжение: да - позволяет слегка изменить напряжение в пределах допустимого диапазона (например, для компенсации потерь в проводах)
• Защита: от короткого замыкания, перегрузки и перегрева
• Индикация: светодиодный индикатор работы (горит при наличии питания)
• Степень защиты IP20: защищён от доступа пальцев и крупных частиц, но не от пыли и воды - требуется установка внутри закрытого шкафа
• Рабочая температура: от –30 C до +70 C
• Габариты: 159 × 97 мм
• Подключение: винтовые зажимы для входа и выхода
• Количество выходных цепей: одна

Совместимость и монтаж

Блок питания панельный 150-24 6.5A монтируется на плоскую поверхность внутри электрического шкафа с помощью болтов или саморезов через отверстия в корпусе. Устройство не имеет стандартизированного крепления на DIN-рейку - не используйте его как типовой модуль для рейки.

Для подключения:

• На вход: фаза (L), ноль (N), земля (PE) - все контакты выведены на винтовые клеммы
• На выход: положительный (+24 V) и отрицательный (0 V / GND) - также винтовые зажимы

Сечение проводов рекомендуется: для входа - не менее 1,5 мм2, для выхода - не менее 2,5 мм2. Обязательно соблюдайте полярность при подключении нагрузки.

Безопасность и стандарты

Блок питания соответствует требованиям безопасности для промышленного оборудования. Имеет встроенную защиту от короткого замыкания, перегрузки и перегрева - после снятия аварийной ситуации восстановление работы происходит автоматически. Сертифицирован для использования в соответствии с международными нормами IEC/EN 62368-1.

Преимущества

• Высокая эффективность благодаря импульсному принципу преобразования - меньше тепла, выше КПД
• Широкий диапазон входного напряжения (85–264 В) - работает в странах с разными стандартами сети
• Стабилизированное напряжение на выходе - минимизирует сбои в работе чувствительной электроники
• Регулировка выходного напряжения - удобно для адаптации под длинные кабели или специфические требования нагрузки
• Надёжная защита - снижает риск повреждения подключённого оборудования
• Индикация состояния - сразу видно, есть ли питание

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• Не имеет крепления на DIN-рейку - нельзя использовать там, где требуется модульная компоновка
• Не рассчитан на длительную работу на максимальной мощности при температуре выше 50 C - при высоких температурах окружающей среды возможна снижение выходной мощности
• Не подходит для взрывоопасных зон - отсутствуют взрывозащита и сертификат ATEX
• Не является источником бесперебойного питания - при отключении сети выходное напряжение исчезает мгновенно

Примеры использования

• Питание PLC-контроллеров в цехе по производству упаковки
• Энергоснабжение сенсоров и исполнительных механизмов на конвейере
• Запитка HMI-панелей и кнопочных постов в системах управления
• Обеспечение стабильного 24 В для реле времени, терморегуляторов и клапанов
• Автоматизация логистических систем - питание считывателей штрих-кодов и датчиков движения

Практические советы

• Перед монтажом проверьте соответствие входного напряжения вашей сети - устройство работает от 85 до 264 В, но лучше избегать крайних значений
• При использовании длинных кабелей на выходе увеличьте сечение проводов и немного повысьте выходное напряжение (регулировка доступна)
• Не забудьте подключить защитное заземление (PE) - особенно важно при работе с металлическими корпусами оборудования
• Оставляйте свободное пространство вокруг устройства для теплоотвода - не располагайте рядом с нагревающимися элементами
• При замене старого блока питания убедитесь, что новый имеет аналогичную мощность и тип подключения - 150-24 6.5A от КЭАЗ совместим с большинством аналогов серии LRS
• Артикул 328883 - это официальный номер для заказа запасных частей и сервисного обслуживания
