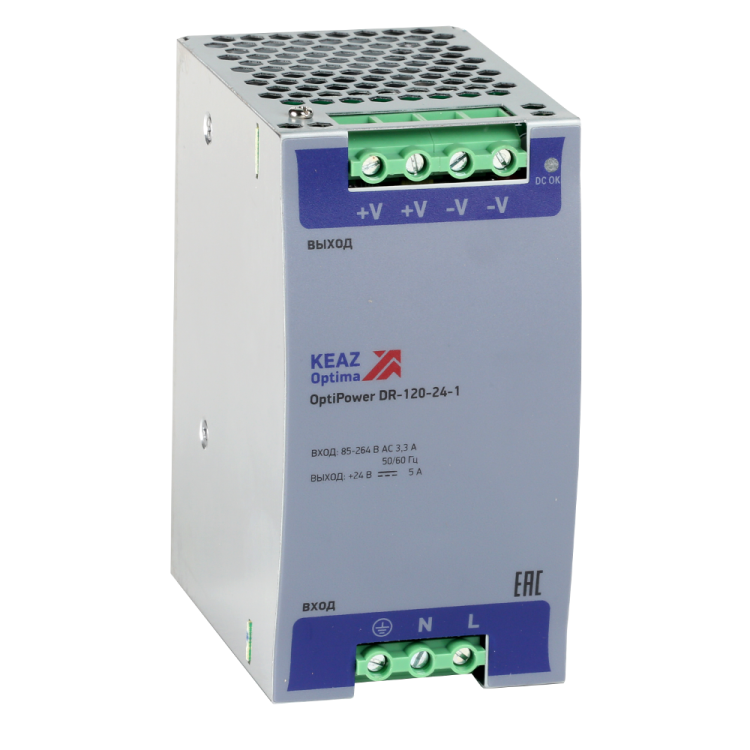

Блок питания OptiPower DR-120-24-1 | 284548 КЭАЗ

Блок питания DR-120-24-1 от КЭАЗ Optima — это компактный импульсный AC/DC-преобразователь с креплением на DIN-рейку, предназначенный для стабильного питания устройств автоматики и промышленной электроники на 24 В постоянного тока. Модель DR-120-24-1 обеспечивает надёжную работу в условиях колебаний сети и защищена от основных аварийных ситуаций.

Назначение и область применения

Блок питания DR-120-24-1 предназначен для преобразования переменного тока из бытовой или промышленной сети (85–264 В) в стабилизированное постоянное напряжение 24 В. Подходит для питания контроллеров, реле, сенсоров, приводов, плат управления и других устройств промышленной автоматики. Часто используется в системах управления станками, конвейерами, логистическими комплексами и панелях автоматизации.

Технические характеристики

• Выходная мощность: 120 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 5 А
• Входное напряжение: 85–264 В переменного тока
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 3,3 А (при минимальном входном напряжении)
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –10 до +50 °C
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение: винтовые зажимы для проводов
• Габариты: 65,5 × 125,2 мм
• Индикация: светодиодный индикатор работы (горит при наличии выходного напряжения)
• Функции: регулируемое выходное напряжение, защита от короткого замыкания, перегрузки и перенапряжения

Совместимость и монтаж

DR-120-24-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы — подходят провода сечением до 2,5 мм². Устройство совместимо с большинством панелей автоматики, где применяются аналогичные модели. Обратите внимание: габариты устройства не соответствуют целому модулю (0 MD), поэтому при планировании щита учтите свободное место рядом с другими элементами. Нет необходимости в дополнительном охлаждении при работе в пределах допустимой температуры.

Безопасность и стандарты

Блок питания DR-120-24-1 соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания, перегрузки и перенапряжения обеспечивает безопасную работу даже при нештатных режимах. IP20 позволяет использовать устройство только внутри закрытых щитов, исключая контакт с внешней средой.

Преимущества

• Стабилизированное выходное напряжение 24 В — минимизирует риск сбоев в работе чувствительной электроники
• Регулируемое напряжение — можно точно настроить уровень выходного напряжения под конкретную нагрузку
• Светодиодная индикация — сразу видно, работает ли блок питания
• Компактные размеры — экономия места в распределительных щитах
• Надёжная защита — снижает вероятность повреждения подключённых устройств

Ограничения применения

• Не предназначен для установки вне закрытых корпусов — степень защиты IP20 не защищает от пыли, влаги и брызг
• Работает только в диапазоне температур от –10 до +50 °C — не подходит для холодных цехов без отопления или жарких помещений без вентиляции
• Мощность 120 Вт ограничивает использование с высокотоковыми нагрузками — не подходит для питания нескольких мощных приводов одновременно
• Отсутствие встроенного фильтра помех — при чувствительных системах рекомендуется дополнительно устанавливать сетевые фильтры

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Обеспечение напряжением 24 В для датчиков, энкодеров и клапанов на конвейере
• Запитка реле и контакторов в распределительных щитах
• Аварийное освещение с управлением через 24 В-логику
• Питание терминалов HMI и панелей оператора

Практические советы

• Перед подключением проверьте соответствие входного напряжения — DR-120-24-1 работает от 85 до 264 В, что покрывает большинство сетей, но не стоит подключать к 380 В трёхфазным линиям без правильного выпрямления
• При использовании в условиях частых скачков напряжения рассмотрите возможность установки стабилизатора на входе
• При монтаже на DIN-рейку оставьте около 10 мм свободного пространства вокруг для лучшей теплоотдачи
• Используйте провода с медными жилами и качественной изоляцией — винтовые клеммы требуют плотного и чистого контакта
• Если вы используете несколько таких блоков питания — распределяйте их по разным участкам щита, чтобы избежать локального перегрева
• DR-120-24-1 — часть серии OptiPower; при замене или расширении системы лучше выбирать другие модели этой же серии для совместимости по форм-фактору и функциям
