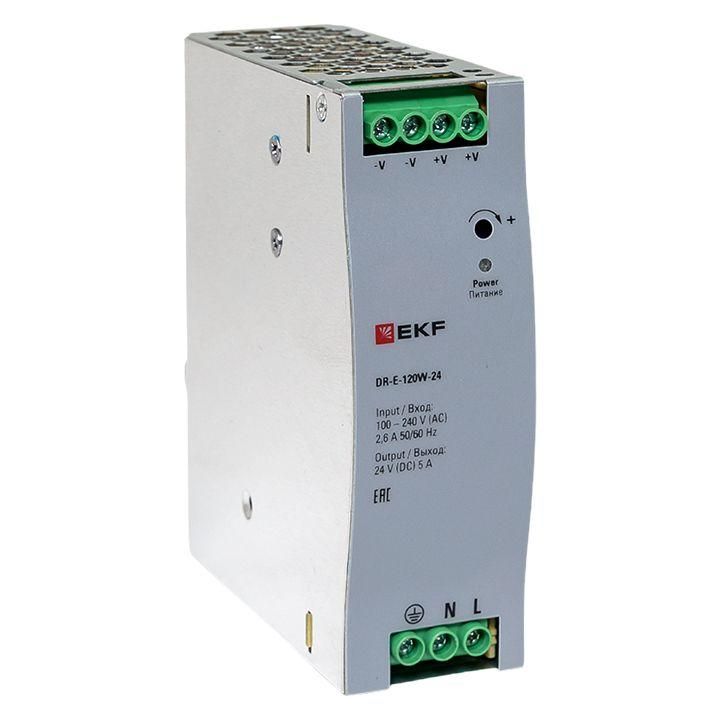

Блок питания на дин рейку 120 вт,Uвх ~ 220 В AC , Uвых - 24 DC постоянного тока |DR-E-120W-24| EKF

Блок питания на DIN-рейку 120 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-e-120w-24) предназначен для надёжного преобразования бытового переменного тока в стабильный постоянный ток 24 В - идеально подходит для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

Этот блок питания используется там, где требуется стабильное питание 24 В постоянного тока: контроллеры, реле, сенсоры, приводы, системы видеонаблюдения, автоматические двери и другие устройства промышленной автоматики. Устанавливается на DIN-рейку в распределительных щитах - компактно, удобно и соответствует стандартам промышленного монтажа.

Технические характеристики

• Выходная мощность: 120 Вт
• Выходное напряжение: 23,88–24,12 В (стабилизированный диапазон)
• Максимальный выходной ток: 5 А
• Входное напряжение: 80–264 В AC (работает даже при перепадах сети)
• Стабилизация выходного напряжения: да - сохраняет точность при изменении нагрузки и входного напряжения
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых шкафов
• Защита от короткого замыкания: да - автоматически отключает выход при аварии, восстанавливается после устранения неисправности

Совместимость и монтаж

Устройство совместимо со всеми типами стандартных DIN-реек шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Подключение входа - L/N, выхода - + / –. Для обеспечения долговечности рекомендуется оставлять зазор минимум 10 мм сверху и снизу для теплоотвода.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для промышленного оборудования. Соответствует нормам EN 62368-1 и имеет сертификаты ЕАС. Защита от короткого замыкания, перегрузки и перенапряжения повышает безопасность при работе в условиях повышенной нагрузки.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает в сетях с колебаниями, включая слабые или старые линии
• Точная стабилизация выходного напряжения - гарантирует корректную работу чувствительной электроники
• Компактный форм-фактор - экономит место в щите
• Автоматическое восстановление после срабатывания защиты - снижает необходимость вмешательства оператора

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и влаги; запрещено использование во влажных помещениях, на улице или в цехах с высокой запылённостью
• Работает только с переменным током - не поддерживает питание от батарей или постоянного тока
• Мощность 120 Вт - недостаточно для устройств с потреблением выше 5 А при 24 В

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Запитка сенсоров и исполнительных механизмов на конвейерах
• Обеспечение работы реле и клапанов в системах HVAC
• Источник питания для камер наблюдения в распределительном щите

Практические советы

• Выбирая блок питания на DIN-рейку 120 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока, проверьте суммарную мощность всех подключаемых устройств - она должна быть ниже 120 Вт с запасом 10–20%
• Для длительной работы при максимальной нагрузке используйте принудительную вентиляцию или установите в хорошо проветриваемую часть шкафа
• Подключайте силовые провода плотно - плохой контакт вызывает нагрев и снижение эффективности
• При использовании нескольких блоков питания EKF в одном щите соблюдайте интервал между ними - это предотвращает перегрев из-за теплового воздействия соседних модулей
