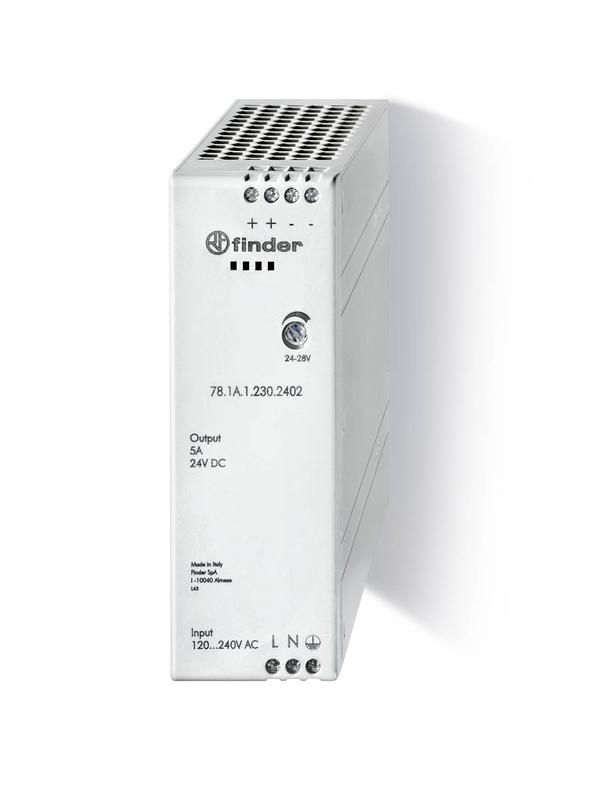

Источник питания импульсный, вход 120...240В AC/220В DC, выход 24В 120Вт, компактный, степень защиты IP20 - 78.1A.1.230.2402 FINDER 781A12302402

Импульсный источник питания FINDER 78.1a.1.230.2402 обеспечивает стабильное напряжение 24 В постоянного тока мощностью до 120 Вт из переменного тока 120–240 В или постоянного тока 220 В. Подходит для промышленной автоматизации, где важна надёжность и компактность.

Назначение и область применения

Этот источник питания преобразует переменный или постоянный ток в стабилизированный постоянный ток 24 В. Он предназначен для питания устройств промышленной автоматики: контроллеров, соленоидных клапанов, реле, датчиков, модулей ввода-вывода. Применяется на станках, конвейерах, системах управления технологическими процессами. Устройство работает в закрытых щитах и шкафах с умеренной температурой.

Технические характеристики

• Входное напряжение: 120–240 В переменного тока (AC) или 220 В постоянного тока (DC)
• Выходное напряжение: 24 В постоянного тока (DC)
• Мощность: 120 Вт
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип преобразования: импульсный - высокий КПД, малый вес, мало тепла
• Работает в широком диапазоне сетевых колебаний - не требует стабилизатора

Совместимость и монтаж

FINDER 78.1a.1.230.2402 монтируется на DIN-рейку 35 мм, что соответствует стандарту EN 60715. Для подключения используются винтовые зажимы: вход - L/N/PE, выход - + / –. Нет необходимости в внешнем радиаторе - теплоотдача достаточна для работы внутри распределительного шкафа. Максимальная рабочая температура окружающей среды - 50 C. При установке оставьте минимум 10 мм свободного пространства сверху и с боков для циркуляции воздуха.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 62368-1. Защита от перегрузки и короткого замыкания встроена. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с повышенной запылённостью.

Преимущества

• Широкий диапазон входного напряжения - совместим с сетями Европы, США, Азии
• Поддержка как переменного, так и постоянного тока на входе - гибкость в проектировании
• Высокий КПД снижает потери энергии и нагрев
• Компактный корпус экономит место в шкафу
• Надёжная работа в условиях скачков напряжения

Ограничения применения

• Не применяется вне закрытых шкафов - IP20 не защищает от пыли и влаги
• Не подходит для экстремальных температур выше 50 C
• Не рассчитан на длительную работу на предельной нагрузке 120 Вт без вентиляции
• Не имеет функции удалённого контроля или сигнализации

Примеры использования

• Питание PLC-контроллеров на автопроизводстве
• Запитка пневматических клапанов в упаковочных линиях
• Обеспечение напряжением 24 В для датчиков и энкодеров в робототехнике
• Альтернатива линейным источникам в старых шкафах - замена с меньшим выделением тепла

Практические советы

• Выбирайте FINDER 78.1a.1.230.2402, когда нужна мощность 120 Вт и есть возможность установить в сухом шкафу
• Проверяйте посадочные размеры перед заказом - он рассчитан на стандартную DIN-рейку 35 мм
• Для систем с частыми перепадами напряжения этот источник предпочтительнее линейных аналогов
• Не используйте в помещениях с высокой влажностью, даже если шкаф кажется герметичным - IP20 не гарантирует защиту от конденсата
• При параллельном соединении нескольких источников - обязательно согласуйте с производителем, так как эта модель не предназначена для параллельной работы
