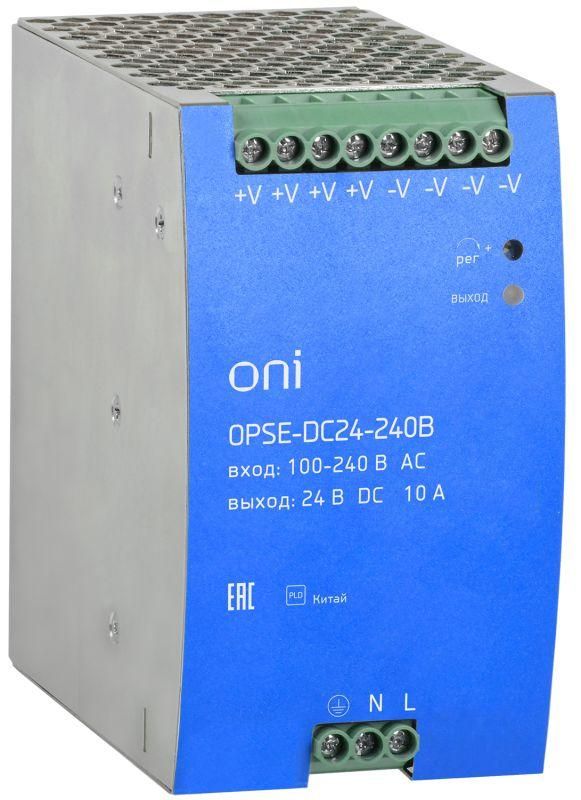

Блок питания OPSE 220В AC/24В DC 240Вт | OPSE-DC24-240B ONI IEK

Блок питания 220В AC/24В DC 240Вт от бренда ONI (IEK), артикул opse-dc24-240b - надёжный источник постоянного тока для промышленных устройств, работающих от 24 В. Компактный, монтируется на DIN-рейку, подходит для автоматизации, управления исполнительными механизмами и других задач, где требуется стабильное питание.

Назначение и область применения

Блок питания 220В AC/24В DC 240Вт предназначен для преобразования переменного тока сети 220 В в стабилизированный постоянный ток 24 В. Подходит для питания контроллеров, реле, соленоидов, датчиков, приводов и другого оборудования с суммарной нагрузкой до 240 Вт. Часто используется в системах автоматизации, на конвейерах, в панелях управления, в пищевой и фармацевтической промышленности.

Технические характеристики

• Выходная мощность: 240 Вт
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 10 А
• Тип входного напряжения: переменный ток 220 В (AC)
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным даже при колебаниях нагрузки и входного напряжения
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Защита от короткого замыкания: да - автоматическое отключение при аварии
• Термозащита: да - отключает питание при перегреве, возобновляет работу после остывания
• Гарантийный срок: 3 года

Совместимость и монтаж

Блок питания 220В AC/24В DC 240Вт совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается легко: просто защёлкивается на рейку. Для подключения используются зажимы на входе (L/N) и выходе (+/-). Кабели рекомендуются сечением 0,5–2,5 мм2. Монтаж допускается в закрытых щитах с хорошей вентиляцией - корпус нагревается при работе на пределе нагрузки.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 62368-1 и другими международными стандартами для промышленного электрооборудования. Защита от короткого замыкания и перегрева соответствует нормам безопасности класса II - двойная изоляция, заземление не требуется.

Преимущества

• Стабилизированное выходное напряжение - минимизирует сбои в работе чувствительной электроники
• Функция параллельного подключения - можно соединить несколько блоков питания для увеличения общей мощности (до 960 Вт при четырёх устройствах)
• Релейный выход сигнализирует о работоспособности - удобно для диагностики в системах контроля
• Компактный размер - занимает всего 3 модуля на DIN-рейке
• Долгий срок службы благодаря высокому качеству комплектующих и термозащите

Ограничения применения

• Не предназначен для открытых помещений - степень защиты IP20 исключает использование во влажной среде или там, где есть пыль и брызги
• Не работает при температуре ниже -25 C и выше +70 C - требует установки в контролируемой среде
• При длительной нагрузке более 80 % (более 192 Вт) возможен значительный нагрев - необходима принудительная вентиляция
• Не имеет гальванической развязки от сети - нельзя использовать в цепях, требующих изоляции от сети 220 В

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Запитка сервоприводов и шаговых двигателей на станках
• Обеспечение энергии клапанам и пневматическим цилиндрам в упаковочных линиях
• Источник для датчиков давления, уровня и температуры в распределительных щитах
• Альтернатива импульсным адаптерам в промышленных условиях - вместо бытовых БП с меньшей надёжностью

Практические советы

• Выбирая блок питания 220В AC/24В DC 240Вт, проверьте суммарную мощность всех подключаемых устройств - она должна быть меньше 240 Вт с запасом 15–20 %
• Если планируете параллельное подключение нескольких единиц - используйте одинаковые модели и подключайте через диоды для равномерного распределения нагрузки
• Учитывайте посадочный размер: ширина 54 мм - убедитесь, что в вашем щите достаточно места
• Подключайте провода плотно - слабый контакт вызывает нагрев и снижение эффективности
• Для долгой работы не загружайте устройство на максимум - оптимальная нагрузка 180–200 Вт
