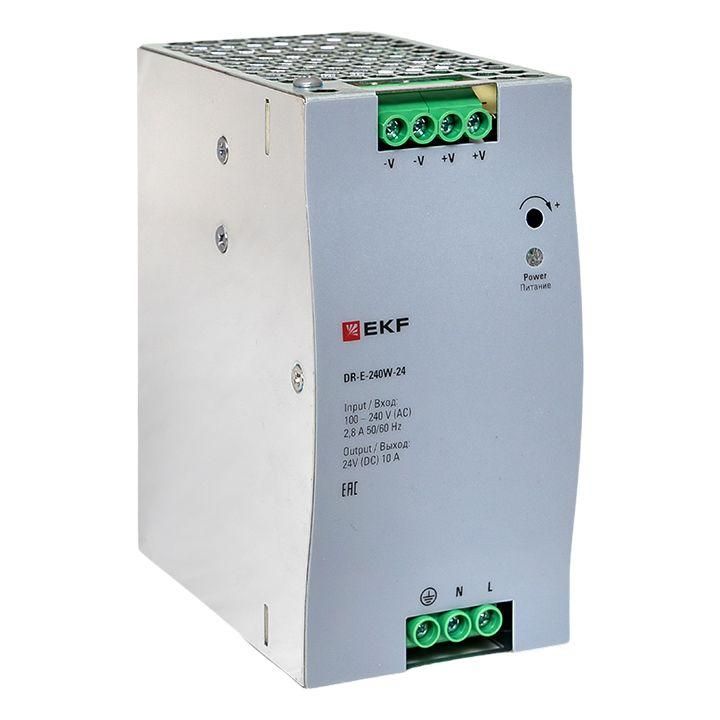

Блок питания на дин рейку 240 Вт,Uвх ~ 220 В AC, Uвых - 24 DC постоянного тока |DR-E-240W-24| EKF

Блок питания на DIN-рейку 240 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-e-240w-24) предназначен для надёжного преобразования бытового переменного тока в стабильный постоянный ток 24 В - идеально подходит для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

Этот блок питания используется там, где требуется стабильное питание 24 В постоянного тока: контроллеры PLC, реле, соленоиды, датчики, светодиодные ленты, системы видеонаблюдения и другая промышленная автоматика. Устанавливается на DIN-рейку в распределительных щитах - экономит место и упрощает обслуживание.

Технические характеристики

• Выходная мощность: 240 Вт
• Выходное напряжение: 23,88–24,12 В (стабилизированный диапазон)
• Максимальный выходной ток: 10 А
• Номинальное входное напряжение: 80–264 В AC (работает даже при перепадах сети)
• Тип питания: переменный ток (AC)
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли - требует установки внутри закрытых шкафов)
• Защита от короткого замыкания: да (автоматическое восстановление после устранения неисправности)
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)

Совместимость и монтаж

Блок питания на DIN-рейку 240 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока совместим со всеми типами стандартных DIN-реек. Для монтажа достаточно защёлкнуть корпус на направляющей. Подключение проводов - клеммы с зажимами: вход - L/N/PE, выход - +V / –V. Максимальное сечение провода - до 2,5 мм2. Обязательно соблюдать полярность при подключении нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 62368-1. Защита от короткого замыкания, перегрузки и перегрева обеспечивает безопасную работу в условиях промышленной среды. IP20 не допускает использование вне электрошкафа - не применяйте во влажных, пыльных или открытых помещениях.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает при проседании и скачках сети
• Стабилизированное выходное напряжение +-0,12 В - точность важна для чувствительной электроники
• Удобный монтаж на DIN-рейку - не нужны дополнительные крепления
• Автоматическая защита от КЗ - снижает риск повреждения оборудования
• Низкий уровень шума и высокий КПД - меньше тепла, выше эффективность

Ограничения применения

• Не предназначен для работы на улице или в сырых помещениях из-за степени защиты IP20
• Не рассчитан на длительную работу на предельной мощности (240 Вт) без достаточного охлаждения - рекомендуется воздушный поток в шкафу
• Не поддерживает параллельное включение нескольких блоков для увеличения мощности - не используйте как источник резервирования без внешней схемы балансировки
• Работает только с сетью переменного тока - нельзя подключать к постоянному напряжению

Примеры использования

• Питание контроллеров Siemens S7, Allen Bradley в цехах
• Обеспечение напряжением 24 В для клапанов и пневматических приводов
• Подключение датчиков уровня, температуры и давления в системах сбора данных
• Питание LED-индикаторов и световых табло в пультах управления
• Альтернатива импульсным адаптерам в щитах - компактнее, надёжнее, долговечнее

Практические советы

• Выбирайте этот блок питания на DIN-рейку 240 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока, когда нужна мощность до 10 А - для больших нагрузок лучше взять модель 360 Вт
• Перед монтажом проверьте, что входное напряжение в вашей сети попадает в диапазон 80–264 В - ниже 80 В устройство не запустится
• Оставляйте минимум 5 см свободного пространства вокруг блока питания для теплоотвода - особенно при работе на 90% нагрузки
• Используйте фильтры помех и предохранители на входе, если питание поступает через длинные кабели или из старой проводки
• Проверяйте полярность перед подключением нагрузки - неверное подсоединение выведет из строя оборудование
• Артикул dr-e-240w-24 - часть серии DR от EKF; другие модели этой серии работают на 5, 12 и 48 В - выбирайте подходящую версию под свою задачу
